混凝土无损检测 一、实验目的与要求 了解混凝土无损检测方法的基本原理及测试方法,了解各种方法间的差异。 二、试验仪器 回弹仪、超声仪、拉拔仪、钻芯机等。 三、实验步骤 (一)回弹法检测混凝土抗压强度 1、在需要测试的构件上按规定要求画出测区,标记测区编号。 2、用回弹仪以垂直表面的方式测试各测区的回弹值。每测区布置16个测点,测试16 个回弹值,精确至1。测点不应在气孔或外露石子上,每个测点只允许弹一次。 )使回弹仪弹击杆处于伸出状态,即使锤挂于挂钩上。 2)将回弹仪垂直于检测面,缓慢施压,只听到弹击及回弹声音。 3)读出并记录回弹值,并快速使弹击杆脱离检测面。 4)重复步骤(2)、(3),至完成测试。 3、测试不少于13测区数或全部测区的碳化深度
混凝土无损检测 一、实验目的与要求 了解混凝土无损检测方法的基本原理及测试方法,了解各种方法间的差异。 二、试验仪器 回弹仪、超声仪、拉拔仪、钻芯机等。 三、实验步骤 (一)回弹法检测混凝土抗压强度 1、在需要测试的构件上按规定要求画出测区,标记测区编号。 2、用回弹仪以垂直表面的方式测试各测区的回弹值。每测区布置16个测点,测试16 个回弹值,精确至1。测点不应在气孔或外露石子上,每个测点只允许弹一次。 1)使回弹仪弹击杆处于伸出状态,即使锤挂于挂钩上。 2)将回弹仪垂直于检测面,缓慢施压,只听到弹击及回弹声音。 3)读出并记录回弹值,并快速使弹击杆脱离检测面。 4)重复步骤(2)、(3),至完成测试。 3、测试不少于1/3测区数或全部测区的碳化深度
4、计算混凝土抗压强度的换算值。 1)根据测区平均回弹值或修正后的测区平均回弹值和碳化深度值,查表或根据回归公 式得到测区混凝土强度换算值 2)若混凝土为碳化深度不大于2.0mm的泵送混凝土,则需要再将测区混凝土强度换算 值进行泵送修正,得到泵送修正后的测区混凝土强度换算值。 (二)超声法检测混凝土抗压强度 1、在需要测试的构件两侧面上画出对称测区,标记测区编号,并在对称位置标记出超 声波探头位置,每测区为3点。 2、用回弹仪以垂直表面的方式测试个测区的回弹值,每个测点只允许弹一次。每测区 在构件两侧分别测试8个回弹值R,精确至1。 注:回弹仪使用方法同回弹法检测混凝土抗压强度试验。 3、测试3点的生时t,精确至0.01s。 1)开启超声波检测仪,根据现场波形确定电压、增益。 2)根据仪署使用要求调零。 3)分别在测试点、发射探头和接收探头涂上耦合剂 4)将两探头置于检测构件对称两侧。 5)测读出测点的声时值。 6)测量构件的宽度及超声测距,精确至1.0mm。 (三)超声回弹综合法检测混凝土抗压强度 1、分别按照(一)和(二)中方法测试各测区的回弹值和声速: 2、根据公式计算混凝土抗压强度换算值。 (四)钻芯法检测混凝土抗压强度 1、确定需要测试混凝土强度构件。 2、根据构件受力特点和其他要求确定出取芯的大概区域,并在此区域用钢筋探测仪确 定出钢筋位置。 3、根据钢筋位置结合构件截面的受力特点,画出取芯和取芯机的周定的位置。 4、按取芯机操作要求钻取直径为大于70mm且大于骨料最大粒径2倍的混凝土芯样。 5、将芯样按适当方式编号,并记录构件和芯样的位置。 6、把芯样加工成高径比为1:1的试件,并根据构件所处的潮湿状况调节芯样的干湿 状态
4、计算混凝土抗压强度的换算值。 1)根据测区平均回弹值或修正后的测区平均回弹值和碳化深度值,查表或根据回归公 式得到测区混凝土强度换算值 。 2)若混凝土为碳化深度不大于2.0mm的泵送混凝土,则需要再将测区混凝土强度换算 值进行泵送修正,得到泵送修正后的测区混凝土强度换算值 。 (二)超声法检测混凝土抗压强度 1、在需要测试的构件两侧面上画出对称测区,标记测区编号,并在对称位置标记出超 声波探头位置,每测区为3点。 2、用回弹仪以垂直表面的方式测试个测区的回弹值,每个测点只允许弹一次。每测区 在构件两侧分别测试8个回弹值 ,精确至1。 注:回弹仪使用方法同回弹法检测混凝土抗压强度试验。 3、测试3点的生时 , 精确至 。 1)开启超声波检测仪,根据现场波形确定电压、增益。 2)根据仪器使用要求调零。 3)分别在测试点、发射探头和接收探头涂上耦合剂。 4)将两探头置于检测构件对称两侧。 5)测读出测点的声时值。 6)测量构件的宽度及超声测距 ,精确至1.0mm。 (三)超声回弹综合法检测混凝土抗压强度 1、分别按照(一)和(二)中方法测试各测区的回弹值和声速; 2、根据公式计算混凝土抗压强度换算值。 (四)钻芯法检测混凝土抗压强度 1、确定需要测试混凝土强度构件。 2、根据构件受力特点和其他要求确定出取芯的大概区域,并在此区域用钢筋探测仪确 定出钢筋位置。 3、根据钢筋位置结合构件截面的受力特点,画出取芯和取芯机的固定的位置。 4、按取芯机操作要求钻取直径为大于70mm且大于骨料最大粒径2倍的混凝土芯样。 5、将芯样按适当方式编号,并记录构件和芯样的位置。 6、把芯样加工成高径比为1:1的试件,并根据构件所处的潮湿状况调节芯样的干湿 状态
7、在芯样中部两垂直方向测量直径,取平均值a,精确至0.5mm:同时检查垂直度、 平整度等是否符合要求。 8、按混凝土立方体抗压强度试验方法测试芯样的抗压强度。 9、计算芯样的抗压强度,以最小芯样的抗压强度为构件的混凝土抗压强度代表值。 四、实验数据处理 (一)回弹法检测混凝土抗压强度 1、测区回弹值 1)非水平方向检测时,对所得回弹值进行角度修正,得到修正后的测区回弹值。 2)检测面为混凝士教主表面和底面时,需要对回弹值进行角度影响修正外,再进行浇 筑面修正。 2、测区混凝土强度换算值 根据回弹值和碳化深度计算或查表得到测区混凝土强度换算值。 3、修正后测区混凝土强度换算值 泵送修正:修正后的测区混凝土强度换算值 芯样修正:修正后的测区混凝土强度换算值 4、构件混凝土强度推定值 1)少于10个测区:取最小的测区混凝土强度换算值。 2)多于10个测区:取所有测区混凝土强度换算值的平均值1.645测区混凝土强度换算 值的标准差。 注:另可以对一批构件混凝土强度进行推定,采用数理统计的方法进行,根据相关规 范进行。 (二)超声法检测混凝土抗压强度
7、在芯样中部两垂直方向测量直径,取平均值 ,精确至0.5mm;同时检查垂直度、 平整度等是否符合要求。 8、按混凝土立方体抗压强度试验方法测试芯样的抗压强度。 9、计算芯样的抗压强度,以最小芯样的抗压强度为构件的混凝土抗压强度代表值。 四、实验数据处理 (一)回弹法检测混凝土抗压强度 1、测区回弹值 1)非水平方向检测时,对所得回弹值进行角度修正,得到修正后的测区回弹值。 2)检测面为混凝土教主表面和底面时,需要对回弹值进行角度影响修正外,再进行浇 筑面修正。 2、测区混凝土强度换算值 根据回弹值和碳化深度计算或查表得到测区混凝土强度换算值。 3、修正后测区混凝土强度换算值 泵送修正:修正后的测区混凝土强度换算值 芯样修正:修正后的测区混凝土强度换算值 4、构件混凝土强度推定值 1)少于10个测区:取最小的测区混凝土强度换算值。 2)多于10个测区:取所有测区混凝土强度换算值的平均值-1.645测区混凝土强度换算 值的标准差。 注:另可以对一批构件混凝土强度进行推定,采用数理统计的方法进行,根据相关规 范进行。 (二)超声法检测混凝土抗压强度

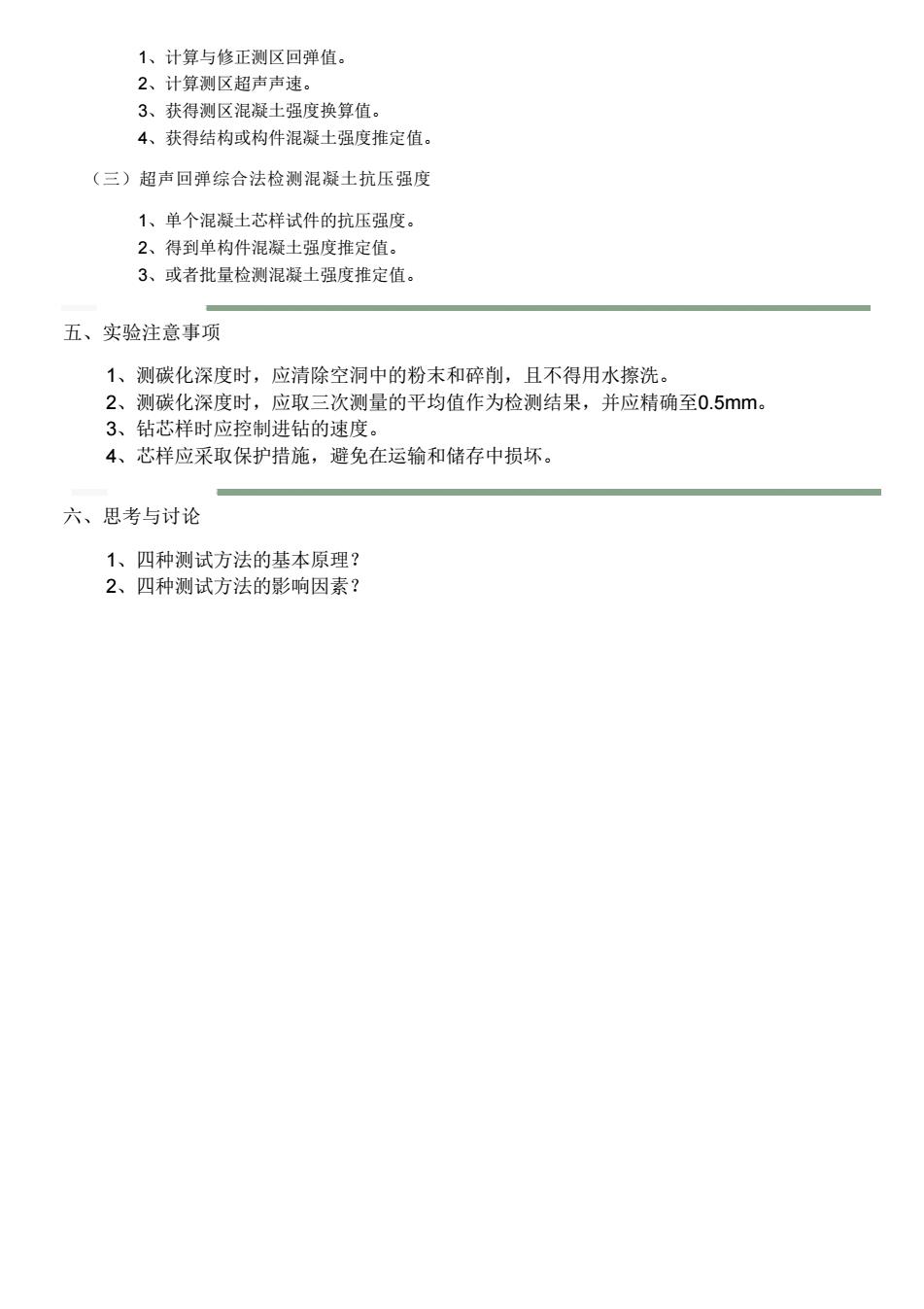

1、计算与修正测区回弹值。 2、计算测区超声声速。 3、获得测区混凝土强度换算值。 4、获得结构或构件混凝土强度推定值 (三)超声回弹综合法检测混凝土抗压强度 1、单个混凝土芯样试件的抗压强度。 2、得到单构件混凝土强度推定值。 3、或者批量检测混凝土强度推定值。 五、实验注意事项 1、测碳化深度时,应清除空洞中的粉末和碎削,且不得用水擦洗。 2、测碳化深度时,应取三次测量的平均值作为检测结果,并应精确至0.5mm 3、钻芯样时应控制进钻的速度。 4、芯样应采取保护措施,避免在运输和储存中损坏。 六、思考与讨论 1、四种测试方法的基本原理? 2、四种测试方法的影响因素?
1、计算与修正测区回弹值。 2、计算测区超声声速。 3、获得测区混凝土强度换算值。 4、获得结构或构件混凝土强度推定值。 (三)超声回弹综合法检测混凝土抗压强度 1、单个混凝土芯样试件的抗压强度。 2、得到单构件混凝土强度推定值。 3、或者批量检测混凝土强度推定值。 五、实验注意事项 1、测碳化深度时,应清除空洞中的粉末和碎削,且不得用水擦洗。 2、测碳化深度时,应取三次测量的平均值作为检测结果,并应精确至0.5mm。 3、钻芯样时应控制进钻的速度。 4、芯样应采取保护措施,避免在运输和储存中损坏。 六、思考与讨论 1、四种测试方法的基本原理? 2、四种测试方法的影响因素?
