1、试验目的 为了确定粘性土由流动状态,可塑状态和半固体状态、固体状态相互转化时的分界含水率。 它是土工试验中的基本指标之一。为划分土类,计算天然稠度,塑性指数。,液性指数,供工程 设计和施工之用。 2、试验原理 由于含水率不同,土体分别处于流动状态、可塑状态、半固体状态、固体状态。 ·流动状态和可塑状态的分界含水率称为土的液限: 可塑状态和半固体状态的分界含水率称为土的塑限。 坚硬状态(半固体) 可型状态 流动状态 0 w塑限) M液限) w 3、试验方法与仪器设备 液限试验: 落锥法-76克液限仪(锥角为30度,距锥尖10毫米处有环状刻度线),试样杯(内径为40mm,高度为 30mm),小平铲,土工刀 塑限试验: 搓条法:毛玻璃、试样盒、天平、吸耳球、吹风机、烘箱、抹布等 液、塑限联合测定: 锥式液限仪、液、塑限联合测定仪(图1)、毛玻璃板、小平铲、土工刀、试样盒、天平、恒温烘箱 纯水、吸耳球、吹风机、小铁筐、抹布等。 4、操作步骤 液限试验: 1 用小平铲和土工刀将士试样再毛玻璃上搅拌均匀,将泥料装入试样杯。装料时可用土工刀分层装 入试样 料过程中, 注意勿使士内聚集空气,并不时予以轻敲,以除去杯内气泡。然后用土工 刀将多余的土料刮去,使其与杯口齐。 2)、将落锥用布擦净,并用少量的凡士林涂于锥身及尖端。 3)、提住锥体的手柄,使圆锥垂直、轻轻地放在土样表面上(尖端刚与泥面接触),任其自身重量沉 入土中 4)、 若锥体经15秒钟自由落入试样的深度恰为10毫米时,即表示达到液限。若小于10毫米,则表 土中含水量低于液限。此时需加入少量的水于试样中,重新拌和,然后重复试验其落入深度,如锥体 落入深度大于10毫米,则表示土中含水量大于液限,需取出土样重新搅拌风干(差距较大时可借助吹 风机吹干,但要边吹边搅拌)。 5)、可事先再小平铲上制成适当大小的土饼(密实、表面平滑、厚度大于10毫米),用落锥检验其稠 度大致情况(以平衡锥下落深度为准),然后才正式试验 当锥体下沉深度均为10毫米时,用士工刀从杯中落坑附近取出两块约10-15克湿土(约大拇指 羊粉院全说入成样金食营有宝身外部不有法有泥
1、试验目的 为了确定粘性土由流动状态,可塑状态和半固体状态、固体状态相互转化时的分界含水率。 它是土工试验中的基本指标之一。为划分土类,计算天然稠度,塑性指数Ip,液性指数I,供工程 设计和施工之用。 2、试验原理 由于含水率不同,土体分别处于流动状态、可塑状态、半固体状态、固体状态。 流动状态和可塑状态的分界含水率称为土的液限; 可塑状态和半固体状态的分界含水率称为土的塑限。 3、试验方法与仪器设备 液限试验: 落锥法--76克液限仪(锥角为30度,距锥尖10毫米处有环状刻度线),试样杯(内径为40mm,高度为 30mm),小平铲,土工刀 塑限试验: 搓条法:毛玻璃、试样盒、天平、吸耳球、吹风机、烘箱、抹布等。 液、塑限联合测定: 锥式液限仪、液、塑限联合测定仪(图1)、毛玻璃板、小平铲、土工刀、试样盒、天平、恒温烘箱、 纯水、吸耳球、吹风机、小铁筐、抹布等。 4、操作步骤 液限试验: 1)、用小平铲和土工刀将土试样再毛玻璃上搅拌均匀,将泥料装入试样杯。装料时可用土工刀分层装 入试样杯。再装料过程中,注意勿使土内聚集空气,并不时予以轻敲,以除去杯内气泡。然后用土工 刀将多余的土料刮去,使其与杯口齐。 2)、将落锥用布擦净,并用少量的凡士林涂于锥身及尖端。 3)、提住锥体的手柄,使圆锥垂直、轻轻地放在土样表面上(尖端刚与泥面接触),任其自身重量沉 入土中。 4)、若锥体经15秒钟自由落入试样的深度恰为10毫米时,即表示达到液限。若小于10毫米,则表示 土中含水量低于液限。此时需加入少量的水于试样中,重新拌和,然后重复试验其落入深度,如锥体 落入深度大于10毫米,则表示土中含水量大于液限,需取出土样重新搅拌风干(差距较大时可借助吹 风机吹干,但要边吹边搅拌)。 5)、可事先再小平铲上制成适当大小的土饼(密实、表面平滑、厚度大于10毫米),用落锥检验其稠 度大致情况(以平衡锥下落深度为准),然后才正式试验。 6)、当锥体下沉深度均为10毫米时,用土工刀从杯中落坑附近取出两块约10-15克湿土(约大拇指上 半部分的大小),分别放入两个试样盒中,土样应完全放入试样盒(盒盖和盒身外部不得沾有泥 土),迅速盖上盒盖,到天平上测定其湿土加盒重g1

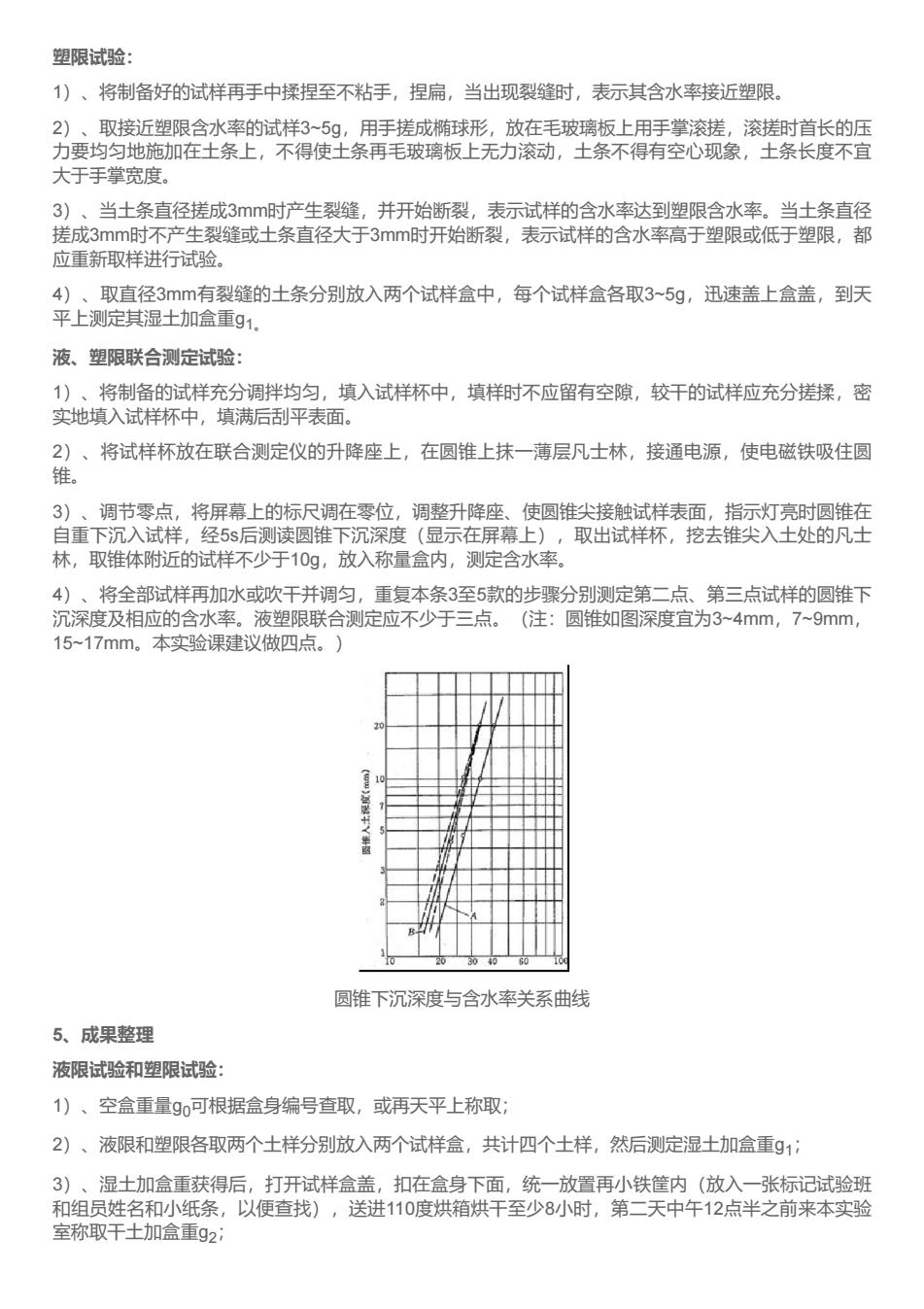

塑限试验: 1)、将制备好的试样再手中揉捏至不粘手,捏扁,当出现裂缝时,表示其含水率接近塑限 2) 大于手掌宽度。 3)、当土条直径搓成3mm时产生裂缝,并开始断裂,表示试样的含水率达到塑限含水率。当土条直径 搓成3mm时不产生裂缝或土条直径大于3mm时开始断裂,表示试样的含水率高于塑限或低于塑限,都 应重新取样进行试验。 上 取直径3mm有裂缝的土条分别放入两个试样盒中,每个试样盒各取3~-5g,迅速盖上盒盖,到天 液、塑限联合测定试验: 史地款样充脚物入试样环中,喷不应有空隙软干的试样应充分摆年宝 硅将试样杯放在联合测定仪的升隆建上在圆潍上抹薄层引士林,接通电源,使电盛铁吸住圆 3)、调节零点,将屏幕上的标尺调在零位,调整升降座、使圆锥尖接触试样表面,指示灯亮时圆锥在 自重下沉入试样,经5$后测读圆锥下沉深度(显示在屏幕上),取出试样杯,挖去推尖入土处的凡士 林,取锥体附近的试样不少于10g,放入称量盒内,测定含水率。 4)、将全部试样再加水或吹干并调匀,重复本条3至5款的步骤分别测定第二点、第三点试样的圆锥 沉深度及相应的含水率。液塑限联合测定应不少于三点。(注:圆锥如图深度宜为3~4mm,7~9mm, 15~17mm。本实验课建议做四点。) 圆锥下沉深度与含水率关系曲线 5、成果整理 液限试验和塑限试验; 1)、空盒重量g0可根据盒身编号查取,或再天平上称取: 2)、液限和塑限各取两个土样分别放入两个试样盒,共计四个土样,然后测定湿土加盒重g1: 3)、湿土加盒重获得后,打开试样盒盖,扣在盒身下面,统一放置再小铁筐内(放入一张标记试验 和组员姓名和小纸条,以便查找),送进110度烘箱烘干至少8小时,第二天中午12点半之前来本实验 室称取千土加盒重g2:
塑限试验: 1)、将制备好的试样再手中揉捏至不粘手,捏扁,当出现裂缝时,表示其含水率接近塑限。 2)、取接近塑限含水率的试样3~5g,用手搓成椭球形,放在毛玻璃板上用手掌滚搓,滚搓时首长的压 力要均匀地施加在土条上,不得使土条再毛玻璃板上无力滚动,土条不得有空心现象,土条长度不宜 大于手掌宽度。 3)、当土条直径搓成3mm时产生裂缝,并开始断裂,表示试样的含水率达到塑限含水率。当土条直径 搓成3mm时不产生裂缝或土条直径大于3mm时开始断裂,表示试样的含水率高于塑限或低于塑限,都 应重新取样进行试验。 4)、取直径3mm有裂缝的土条分别放入两个试样盒中,每个试样盒各取3~5g,迅速盖上盒盖,到天 平上测定其湿土加盒重g1。 液、塑限联合测定试验: 1)、将制备的试样充分调拌均匀,填入试样杯中,填样时不应留有空隙,较干的试样应充分搓揉,密 实地填入试样杯中,填满后刮平表面。 2)、将试样杯放在联合测定仪的升降座上,在圆锥上抹一薄层凡士林,接通电源,使电磁铁吸住圆 锥。 3)、调节零点,将屏幕上的标尺调在零位,调整升降座、使圆锥尖接触试样表面,指示灯亮时圆锥在 自重下沉入试样,经5s后测读圆锥下沉深度(显示在屏幕上),取出试样杯,挖去锥尖入土处的凡士 林,取锥体附近的试样不少于10g,放入称量盒内,测定含水率。 4)、将全部试样再加水或吹干并调匀,重复本条3至5款的步骤分别测定第二点、第三点试样的圆锥下 沉深度及相应的含水率。液塑限联合测定应不少于三点。(注:圆锥如图深度宜为3~4mm,7~9mm, 15~17mm。本实验课建议做四点。) 圆锥下沉深度与含水率关系曲线 5、成果整理 液限试验和塑限试验: 1)、空盒重量g0可根据盒身编号查取,或再天平上称取; 2)、液限和塑限各取两个土样分别放入两个试样盒,共计四个土样,然后测定湿土加盒重g1; 3)、湿土加盒重获得后,打开试样盒盖,扣在盒身下面,统一放置再小铁筐内(放入一张标记试验班 和组员姓名和小纸条,以便查找),送进110度烘箱烘干至少8小时,第二天中午12点半之前来本实验 室称取干土加盒重g2;
4)、计算含水量: 液限W2_马一81×100% 塑限Wp82一g。 液、塑限联合测定试验 1)、空盒重量90可根据盒身编号查取,或再天平上称取; 2)、每次试验取一个土样分别,共计四个土样分别放入四个试样盒,然后测定湿土加盒重g1: 3)、湿土加盒重获得后,打开试样盒盖,扣在盒身下面,统一放置在小铁筐内(放入一张标记试验班 和组员姓名的小纸条 以便查找),送进110度烘箱烘干至少8小时,第二天上午8点半到中午12点半之 间来本实验室称取千土加盒重g2; 4)、计算含水量:w=(g192)/(g290)*100% 5)、计算塑性指数p:。=W-W。 6)、计算液限指数L:lL=(WW,)p 7)、对粘性土进行分类: 粘土:p>17 粉质粘士:17>p>10 粘质粉士:10>p3 8)、对粘性状态进行分类: 液、塑限联合测定试验: 1、以含水率为横坐标,圆锥入土深度为纵坐标在9u双对数坐标纸上绘制关系曲线,如图2所示。三点 应在一直线上如图中A线。当三点不再一直线上时,通过高含水率的点和其余两点连城二条直线,在下 沉为2m 处查得相应的2个含水率, 当两个含水率的差值小于2%时,应以两点含水率的平均值与高含 水率的点连一直线如图中B线,当两个含水率的差值大于、等于2%时,应重做试验, 2、在含水率与圆锥下沉深度关系图上查得下沉深度为10mm所对应的含水率为10mm液限,查得下沉 深度为2mm所对应的含水率为塑限,取值以百分数表示,准确至01%
4)、计算含水量: 液、塑限联合测定试验: 1)、空盒重量g0可根据盒身编号查取,或再天平上称取; 2)、每次试验取一个土样分别,共计四个土样分别放入四个试样盒,然后测定湿土加盒重g1; 3)、湿土加盒重获得后,打开试样盒盖,扣在盒身下面,统一放置在小铁筐内(放入一张标记试验班 和组员姓名的小纸条,以便查找),送进110度烘箱烘干至少8小时,第二天上午8点半到中午12点半之 间来本实验室称取干土加盒重g2; 4)、计算含水量:w=(g1 -g2)/(g2 -g0)*100% 5)、计算塑性指数Ip:Ip=WL -Wp 6)、计算液限指数IL:IL=(W-Wp)/Ip 7)、对粘性土进行分类: 粘土:Ip>17 粉质粘土:17>Ip>10 粘质粉土:10>Ip>3 8)、对粘性状态进行分类: 液、塑限联合测定试验: 1、以含水率为横坐标,圆锥入土深度为纵坐标在gua双对数坐标纸上绘制关系曲线,如图2所示。三点 应在一直线上如图中A线。当三点不再一直线上时,通过高含水率的点和其余两点连城二条直线,在下 沉为2mm处查得相应的2个含水率,当两个含水率的差值小于2%时,应以两点含水率的平均值与高含 水率的点连一直线如图中B线,当两个含水率的差值大于、等于2%时,应重做试验。 2、在含水率与圆锥下沉深度关系图上查得下沉深度为10mm所对应的含水率为10mm液限,查得下沉 深度为2mm所对应的含水率为塑限,取值以百分数表示,准确至01%
