士木工程实验教学中心 1895 Experimental Teaching Center of Civil Engineering 《土力学与地基基础》 实验
Experimental Teaching Center of Civil Engineering 土 木 工 程 实 验 教 学 中 心 《土力学与地基基础》 实验
士木工程实验教学中心 1895 Experimental Teaching Center of Civil Engineering 课程简介 土力学的任务是讲授土力学的基本概念和基本原理，运用这些原理和 概念，掌握地基沉降计算、土压力计算及土坡稳定分析等基本理论和方 法。基础工程主要讲授常见的地基基础的设计理论和计算方法，通过学 习使学生掌握地基基础设计的基本原则，具有进行一般工程基础设计的 能力，在学习土力学的基础上结合有关结构设计和施工技术知识，分析 和解决地基基础设计与施工问题。 土力学与地基基础实验是理论教学的重要实践性环节，通过实验进 步加深对理论知识的理解，熟悉常见土的各种工程特性，了解常用土工 试验仪器的工作原理及操作方法，掌握土力学有关理论指标如何通过室 内实验测出，为今后从事工程实践和科学研究打下良好基础
Experimental Teaching Center of Civil Engineering 土 木 工 程 实 验 教 学 中 心 课程简介 土力学的任务是讲授土力学的基本概念和基本原理，运用这些原理和 概念，掌握地基沉降计算、土压力计算及土坡稳定分析等基本理论和方 法。基础工程主要讲授常见的地基基础的设计理论和计算方法，通过学 习使学生掌握地基基础设计的基本原则，具有进行一般工程基础设计的 能力，在学习土力学的基础上结合有关结构设计和施工技术知识，分析 和解决地基基础设计与施工问题。 土力学与地基基础实验是理论教学的重要实践性环节，通过实验进一 步加深对理论知识的理解，熟悉常见土的各种工程特性，了解常用土工 试验仪器的工作原理及操作方法，掌握土力学有关理论指标如何通过室 内实验测出，为今后从事工程实践和科学研究打下良好基础

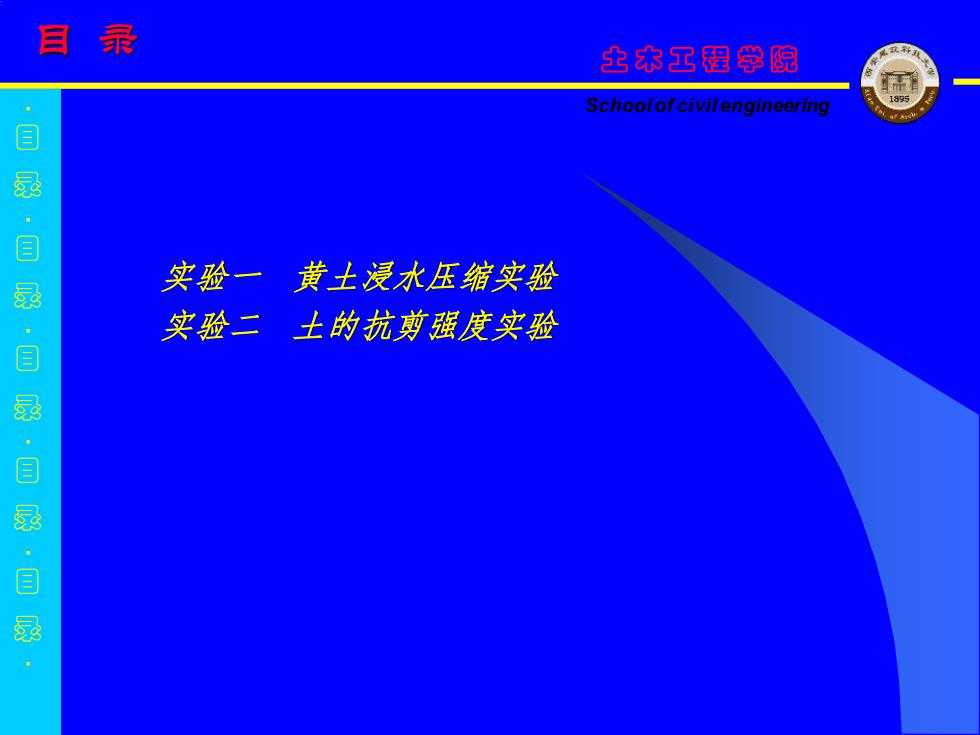

目 录 士木工程学碗 Schoolof civilengineering 89 目录，目录·目录·目录·目录· 实验一黄土浸水压缩实验 实验二土的抗剪强度实验
土 木 工 程 学 院 School of civil engineering 目 录 实验一 黄土浸水压缩实验 实验二 土的抗剪强度实验 · 目 录· 目 录· 目 录· 目 录· 目 录·
赋验项目及学时 士木工程学院 Schoolof civilengineering 1895 试验项 狱验项目及学时 土力学与地基基础实验课程包括2个实验项目，均为必作实验， 及学 共4个学时。实验项目及学时的分配见下表所示。实验要求学生3 4人一组，每组一套实验设备，在规定时间内独立完成实验测定、 数据处理，并撰写实验报告。 序号 实验性质 目 学时 验证 综合设计 黄土浸水压缩实验 2 2 土的抗剪强度实验 2
土 木 工 程 学 院 School of civil engineering 试验项目及学时 · 试 验 项 目 及 学 时· 试验项目及学时 验证 综合 设计 1 黄土浸水压缩实验 2 √ √ 2 土的抗剪强度实验 2 √ 土力学与地基基础实验课程包括2个实验项目, 均为必作实验， 共4个学时。实验项目及学时的分配见下表所示。实验要求学生3～ 4人一组，每组一套实验设备，在规定时间内独立完成实验测定、 数据处理，并撰写实验报告
实验要买校备简介 士木工程学配 Schoolof civilengineering 实验玉要设备简介 实验主要设备 WG型单杠杆固结仪 1.主要技术指标：试样面积：30cm2及50cm2 2杠杆比：24：1及20：1 充 3.加荷形成：砝码 4.最高压力：4000kPa(30cm2)2000kPa(50cm2) 5.压力范围：12.5kPa-4000kPa 6主要实验任务：压缩实验 7.测定试样在侧限与轴向排水条件下的变形和压力或孔隙比 和压力的关系、变形和时间的关系，以便计算土的单位沉降量 压缩系数、压缩指数、回弹指数、压缩模量、固结系数及原状 土的先期固结压力等
土 木 工 程 学 院 School of civil engineering 实验主要设备简介 · 实 验 主 要 设 备 简 介· 实验主要设备简介 WG型单杠杆固结仪 1.主要技术指标：试样面积：30cm2及50cm2 2.杠杆比：24：1及20：1 3.加荷形成：砝码 4.最高压力：4000kPa(30cm2 ) 2000 kPa (50cm2 ) 5.压力范围：12.5kPa-4000kPa 6.主要实验任务：压缩实验 7. 测定试样在侧限与轴向排水条件下的变形和压力或孔隙比 和压力的关系、变形和时间的关系，以便计算土的单位沉降量、 压缩系数、压缩指数、回弹指数、压缩模量、固结系数及原状 土的先期固结压力等

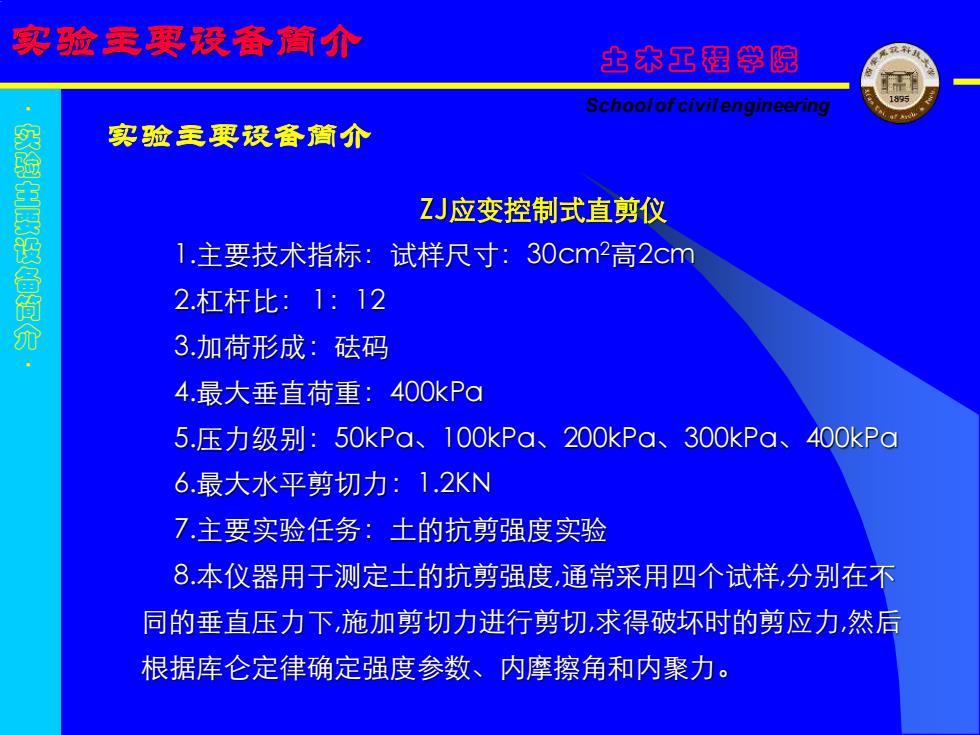

实验柔买爱裔简介 士木工程学院 Schoolof civilengineering 165 实验主要设备简介 实验主要设备尚介 ZJ应变控制式直剪仪 1主要技术指标：试样尺寸： 30cm2高2cm 2杠杆比：1：12 3加荷形成：砝码 4.最大垂直荷重：400kP© 5.压力级别：50kPa、100kPa、200kPa、300kPa、400kPa 6.最大水平剪切力：1.2KN 7主要实验任务：土的抗剪强度实验 8.本仪器用于测定土的抗剪强度，通常采用四个试样，分别在不 同的垂直压力下，施加剪切力进行剪切，求得破坏时的剪应力，然后 根据库仑定律确定强度参数、内摩擦角和内聚力
土 木 工 程 学 院 School of civil engineering 实验主要设备简介 · 实 验 主 要 设 备 简 介· 实验主要设备简介 ZJ应变控制式直剪仪 1.主要技术指标：试样尺寸：30cm2高2cm 2.杠杆比： 1：12 3.加荷形成：砝码 4.最大垂直荷重：400kPa 5.压力级别：50kPa、100kPa、200kPa、300kPa、400kPa 6.最大水平剪切力：1.2KN 7.主要实验任务：土的抗剪强度实验 8.本仪器用于测定土的抗剪强度,通常采用四个试样,分别在不 同的垂直压力下,施加剪切力进行剪切,求得破坏时的剪应力,然后 根据库仑定律确定强度参数、内摩擦角和内聚力
实验一黄土提水压馆实验 士木工程学配 Schoolof civilengineering 置 实验性质：操作性 实验类别：专业基础课 每组人数：3~4 一、实验目的 黄土是水压绍实验 掌握黄土的压缩系数及湿陷系数的测定方法，以判断土的 压缩等级以及是否为湿陷性黄土。 二、实验内容 测定土样在不同压应力作用下及浸水后的高度变化情况， 从而判断其压缩等级及是否具有湿陷性。 三、玉要仪器设备 固结仪10台，百分表10只，电子天平一台
土 木 工 程 学 院 School of civil engineering 实验一 黄土浸水压缩实验 · 实 验 一 黄 土 浸 水 压 缩 实 验· 一、实验目的 掌握黄土的压缩系数及湿陷系数的测定方法，以判断土的 压缩等级以及是否为湿陷性黄土。 二、实验内容 测定土样在不同压应力作用下及浸水后的高度变化情况， 从而判断其压缩等级及是否具有湿陷性。 • 实验性质：操作性 • 实验类别：专业基础课 • 每组人数： 3～4 三、主要仪器设备 固结仪10台，百分表10只，电子天平一台
实验一黄士提水压馆实验 士木工程学院 Schoolof civilengineering 实验 四、解释 黄土系一种粘性土，它在天然状态下具有肉眼可见的孔隙， 黄士浸水压绍实验 而孔隙的大小远超过组成土骨架的颗粒。湿陷性黄土在工程地 质方面的主要特征，就是它在天然含水量时能够承受较大的荷 载，变形也较小，但一旦被水浸湿后，往往会发生突然附加下 沉，即湿陷，使得其上的建筑物产生严重变形，甚至破坏。 但并不是所有的黄土都具有湿陷性，根据它在荷载作用下 浸湿时土粒结构变形情况可以分为湿陷性和非湿陷性两类。荷 载作用下受水浸湿时失去它的本身结构的坚固和稳定性的叫做 湿陷性黄土；荷载作用下受水浸湿时几乎没有什么反应，结构 仍旧稳定的叫做非湿陷性黄土
土 木 工 程 学 院 School of civil engineering 实验一 黄土浸水压缩实验 · 实 验 一 黄 土 浸 水 压 缩 实 验· 四、解释 黄土系一种粘性土，它在天然状态下具有肉眼可见的孔隙， 而孔隙的大小远超过组成土骨架的颗粒。湿陷性黄土在工程地 质方面的主要特征，就是它在天然含水量时能够承受较大的荷 载，变形也较小，但一旦被水浸湿后，往往会发生突然附加下 沉，即湿陷，使得其上的建筑物产生严重变形，甚至破坏。 但并不是所有的黄土都具有湿陷性，根据它在荷载作用下 浸湿时土粒结构变形情况可以分为湿陷性和非湿陷性两类。荷 载作用下受水浸湿时失去它的本身结构的坚固和稳定性的叫做 湿陷性黄土；荷载作用下受水浸湿时几乎没有什么反应，结构 仍旧稳定的叫做非湿陷性黄土
实验一黄土提水压馆实验 士木工程学配 Schoolof civilengineering 鉴 五、实验步骤 1按照实验要求制样。 黄土浸水压招实验 2擦净环刀外壁，称环土总质量，准确至0.01克。取制样时 余土测定含水量和土粒比重。 3.在渗压容器底板上顺序放上护环、洁净的透水石和干滤纸， 再把环刀（已装好试样）放入护环内，然后在试样面上顺次放 上洁净的干滤纸一张，透水石一块，最后放下加压导环和传压 活塞。 4检查加压设备是否灵敏，利用平衡锤调整杠杆横梁至水平 位置
土 木 工 程 学 院 School of civil engineering 实验一 黄土浸水压缩实验 · 实 验 一 黄 土 浸 水 压 缩 实 验· 五、实验步骤 1.按照实验要求制样。 2.擦净环刀外壁，称环土总质量，准确至0.01克。取制样时 余土测定含水量和土粒比重。 3.在渗压容器底板上顺序放上护环、洁净的透水石和干滤纸， 再把环刀（已装好试样）放入护环内，然后在试样面上顺次放 上洁净的干滤纸一张，透水石一块，最后放下加压导环和传压 活塞。 4.检查加压设备是否灵敏，利用平衡锤调整杠杆横梁至水平 位置
实验一黄士提水压馆实验 士木工程学院 Schoolof civilengineering 89 置 五、实验步球 5.把装好的渗压容器放在加压台的正中，使传压活塞的凹部 与加压横梁的凸头密合，装上测微表，调整其伸长距离，并检 黄土浸水压绍实验 查表是否灵敏和垂直。 6.借加压设备，在试样上加荷约1.0kPa(折合砝码实际质 量41.7克)，使容器各部分接触妥帖，这时调整百分表读数为 整数，记下作为初读数，然后去掉砝码盘上质量。 7.加第一级荷重50kPa,并在加上砝码同时开动秒表，记 下时间。加荷后每经1、2、5、10、20分钟，以后每30分钟直 至压缩稳定（每小时百分表读数变化不超过0.01mm)时，各 记录百分表读数一次（实验课因时间限制，只读至510分钟， 即认为变形已经稳定)
土 木 工 程 学 院 School of civil engineering 实验一 黄土浸水压缩实验 · 实 验 一 黄 土 浸 水 压 缩 实 验· 五、实验步骤 5.把装好的渗压容器放在加压台的正中，使传压活塞的凹部 与加压横梁的凸头密合，装上测微表，调整其伸长距离，并检 查表是否灵敏和垂直。 6.借加压设备，在试样上加荷约1.0kPa（折合砝码实际质 量41.7克），使容器各部分接触妥帖，这时调整百分表读数为 整数，记下作为初读数，然后去掉砝码盘上质量。 7.加第一级荷重50 kPa，并在加上砝码同时开动秒表，记 下时间。加荷后每经1、2、5、10、20分钟，以后每30分钟直 至压缩稳定（每小时百分表读数变化不超过0.01mm）时，各 记录百分表读数一次（实验课因时间限制，只读至5-10分钟， 即认为变形已经稳定）
