《流体输配管网课程实验》
《流体输配管网课程实验》

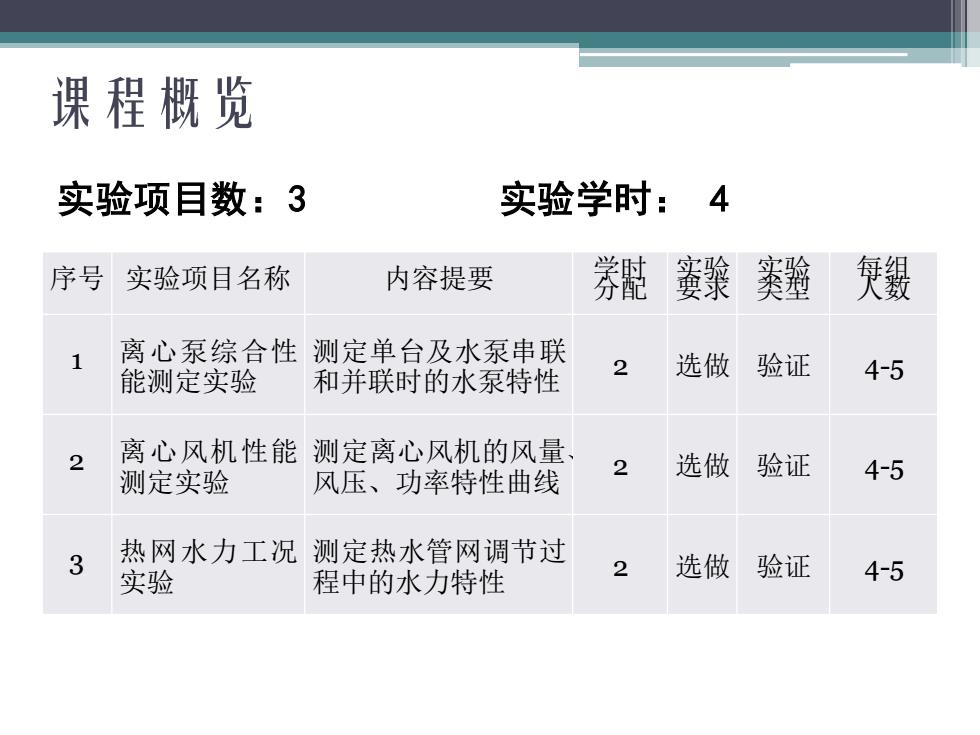

课程概览 实验项目数:3 实验学时:4 序号 实验项目名称 内容提要 养粢类验 镊 离心泵综合性测定单台及水泵串联 能测定实验 和并联时的水泵特性 2 选做 验证 4-5 2 离心风机性能测定离心风机的风量 2 测定实验 风压、功率特性曲线 选做 验证 4-5 3 热网水力工况测定热水管网调节过 实验 程中的水力特性 2 选做 验证 4-5
课程概览 实验项目数:3 实验学时: 4 序号 实验项目名称 内容提要 学时分配 实验要求 实验类型 每组人数 1 离心泵综合性 能测定实验 测定单台及水泵串联 和并联时的水泵特性 2 选做 验证 4-5 2 离心风机性能 测定实验 测定离心风机的风量、 风压、功率特性曲线 2 选做 验证 4-5 3 热网水力工况 实验 测定热水管网调节过 程中的水力特性 2 选做 验证 4-5
目的和要求 教学目的: 1.学习、掌握流体输配管网原理和泵与风机等流体机械理论, 通过实验教学,加深学生对理论知识的进一步理解和巩固。 2.提高学生的实际动手能力和分析问题、解决问题的能力。 基本要求: 1.掌握风机水泵及基本测试仪器仪表的操作和控制 2.掌握离心风机和水泵的性能、水泵的串联并联特性,以及 管网的压力分布特性。 3.掌握管网系统设计分析、调试和调节的基本理论和方法
目的和要求 教学目的: 1. 学习、掌握流体输配管网原理和泵与风机等流体机械理论, 通过实验教学,加深学生对理论知识的进一步理解和巩固。 2. 提高学生的实际动手能力和分析问题、解决问题的能力。 基本要求: 1. 掌握风机水泵及基本测试仪器仪表的操作和控制 2. 掌握离心风机和水泵的性能、水泵的串联并联特性,以及 管网的压力分布特性。 3. 掌握管网系统设计分析、调试和调节的基本理论和方法
成绩评定 实验报告 1.写明实验基本原理和测试方法 2.写清数据处理结果,并附原始数据记录表(粘帖) 3. 完成实验指导书的相关思考题 考核方式 学生的实验成绩由三部分组成: 1.教师对学生预习情况的现场考核 20% (提问) 2.学生在实验过程的实验操作能力 30% 3. 实验报告 50% 实验成绩占总成绩的10%
成绩评定 实验报告 1. 写明实验基本原理和测试方法 2. 写清数据处理结果,并附原始数据记录表(粘帖) 3. 完成实验指导书的相关思考题 考核方式 学生的实验成绩由三部分组成: 1. 教师对学生预习情况的现场考核 20% (提问) 2. 学生在实验过程的实验操作能力 30% 3. 实验报告 50% 实验成绩占总成绩的10%
1.离心泵综合性能测定实验 实验目的 1.掌握水泵流量Q扬程H功率N以及水泵效率n的测定方法。 2.了解离心泵工作运行特点以及调节特性曲线。 3.增进对离心泵串、并联运行工况及其特点的理解。 4.了解水泵汽蚀现象及其产生原因 实验内容 1.离心泵特性曲线Q一H曲线、Q-N曲线、Q一n曲线的测 定 2.离心泵联合运行(串、并联)性能的测定
1.离心泵综合性能测定实验 实验目的 1. 掌握水泵流量Q扬程H功率N以及水泵效率η的测定方法。 2. 了解离心泵工作运行特点以及调节特性曲线。 3. 增进对离心泵串、并联运行工况及其特点的理解。 4. 了解水泵汽蚀现象及其产生原因 实验内容 1. 离心泵特性曲线Q—H曲线、Q—N曲线、Q-η曲线的测 定 2. 离心泵联合运行(串、并联)性能的测定
实验台介绍 F2 林相 17 21 27 安F7客3 M 1 超辅
实验台介绍
实验原理 1、泵的流量 V ①计量水箱实测流量 O= ②孔板流量计测量·A·√2gh ③涡轮流量计测量 2、泵的扬程 H=hnm-h+△正 3、泵的功率 有效功率N。=OH8;电功率N=U1:cos中 4、泵的效率 7= N. W
实验原理 1、泵的流量 ① 计量水箱实测流量 ② 孔板流量计测量 ③ 涡轮流量计测量 2、泵的扬程 3、泵的功率 有效功率 ;电功率 4、泵的效率 t V Q = A 2gh H h h z = m − v + N Q H g e = e e N Ne =
水泵特性曲线 H-m 9 8 管琉社曲线 6 B 警路辑性线 5 1 80p-%6 N -w 400 3 动空销ǚ线 6 2 40 摔特性线 200 m H-前 03 3456789101112 B8 518:非 Q Q 1 BB 4 1 11日34567B9用朝B打45hP用 QQ 图2离心泵并联特性曲线 图3离心泵并联特性曲线
水泵特性曲线

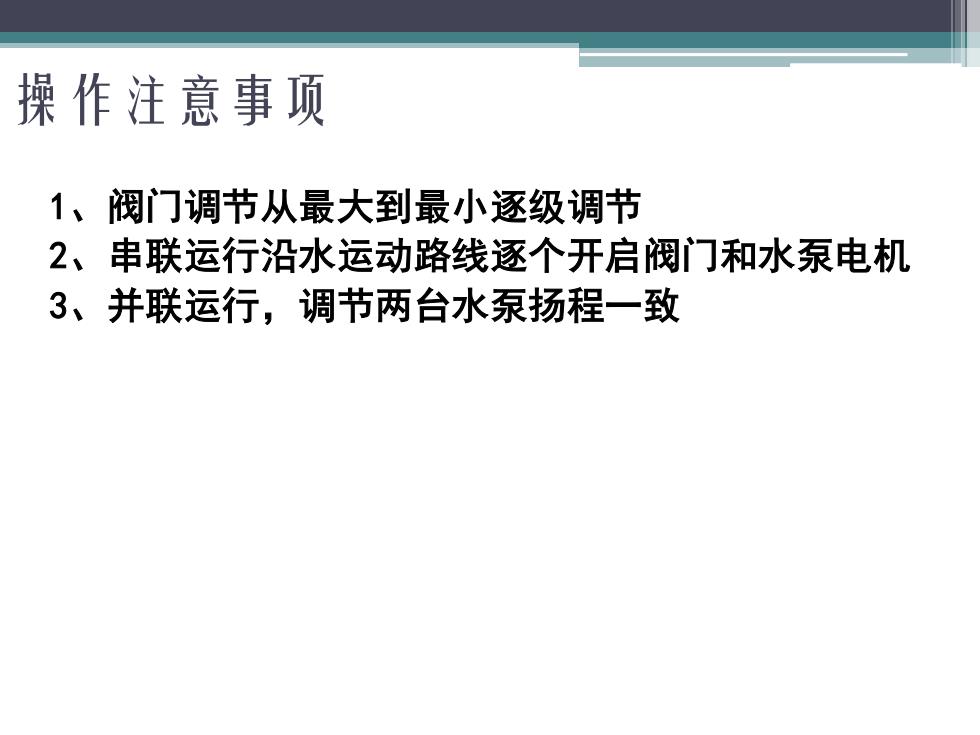

操作注意事项 1、阀门调节从最大到最小逐级调节 2、串联运行沿水运动路线逐个开启阀门和水泵电机 3、并联运行,调节两台水泵扬程一致
操作注意事项 1、阀门调节从最大到最小逐级调节 2、串联运行沿水运动路线逐个开启阀门和水泵电机 3、并联运行,调节两台水泵扬程一致
2.离心风机性能测定实验 1.实验目的 1)熟悉风机性能测定装置的结构与基本原理 2)掌握利用实验装置测定风机特性的实验方法 3)通过实验得出被测风机的气动性能(P一Q,Pst一Q,nin- Q,n stin-Q,N-Q曲线)
2.离心风机性能测定实验 1. 实验目的 1) 熟悉风机性能测定装置的结构与基本原理 2) 掌握利用实验装置测定风机特性的实验方法 3) 通过实验得出被测风机的气动性能(P-Q,Pst—Q,ηinQ,ηstjn-Q ,N-Q曲线)
