钢筋混凝土受弯构件 正截面破坏试验 TISRE
H421:220 民用建筑 工业建筑
民用建筑 工业建筑
一、 实验目的 ●分析梁的破坏特征，根据梁的裂缝开展 判断梁的破坏形态； ●j 观察裂缝开展，记录梁受力和变形过程， 画出荷载挠度曲线； 根据每级荷载下应变片的应变值分析应 变沿截面高度是否成线性； ● 测定梁开裂荷载和破坏荷载，并与理论 计算值进行比较
一、实验目的 y 分析梁的破坏特征，根据梁的裂缝开展 判断梁的破坏形态； y 观察裂缝开展，记录梁受力和变形过程， 画出荷载挠度曲线； y 根据每级荷载下应变片的应变值分析应 变沿截面高度是否成线性； y 测定梁开裂荷载和破坏荷载，并与理论 计算值进行比较

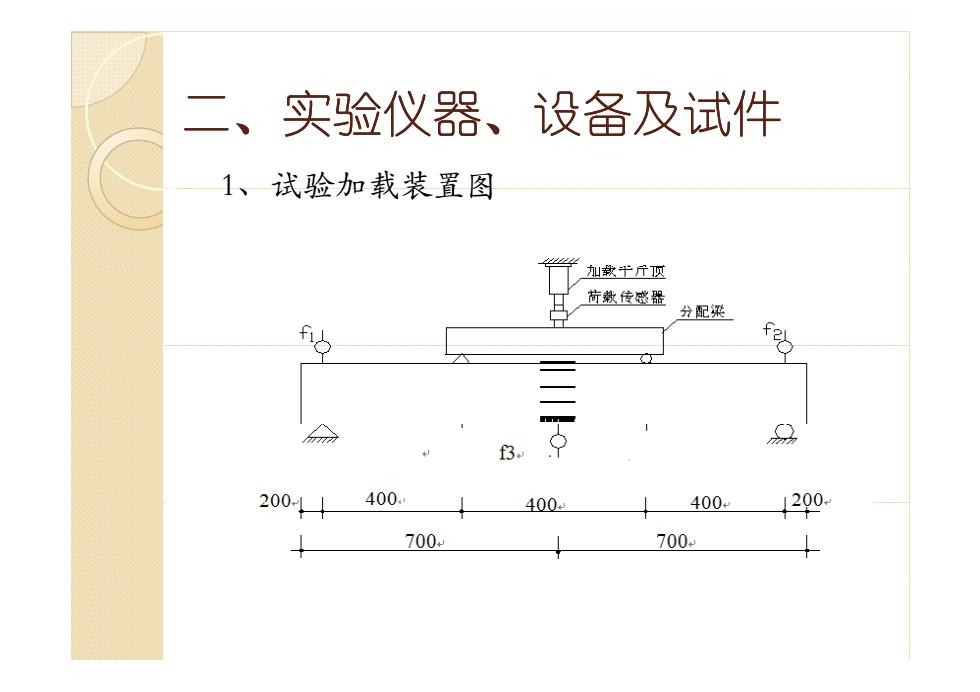

二、实验仪器、设备及试件 1、试验加载装置图 加载光斤四 荷教传盛器 分配梁 2 f3. 200↓ 400. 4004 400 1200 700. 700
二 实验仪器 设备及试件 1、试验加载装置图 二、实验仪器、设备及试件 1、试验加载装置图
二、实验仪器、设备及试件 2、试件配筋图 208 6@100,·6@100 2Φ14 11501 400 400 400
二、实验仪器、设备及试件 2、试件配筋图 150
三、试验方案 ·试验采用竖向两点对称加载的形式，使 简支梁跨中形成长400mm的纯弯区段； 。本实验采用分级加载，每次加载后当使 试件变形趋于稳定后，再仔细测读仪表 读数，待校核无误，方可进行下一级加 荷，直至加到破坏为止
三、试验方案 y 试验采用竖向两点对称加载的形式，使 简支梁跨中形成长400mm的纯弯区段； y 本实验采用分级加载，每次加载后当使 试件变形趋于稳定后，再仔细测读仪表 读数，待校核无误，方可进行下一级加 荷，直至加到破坏为止

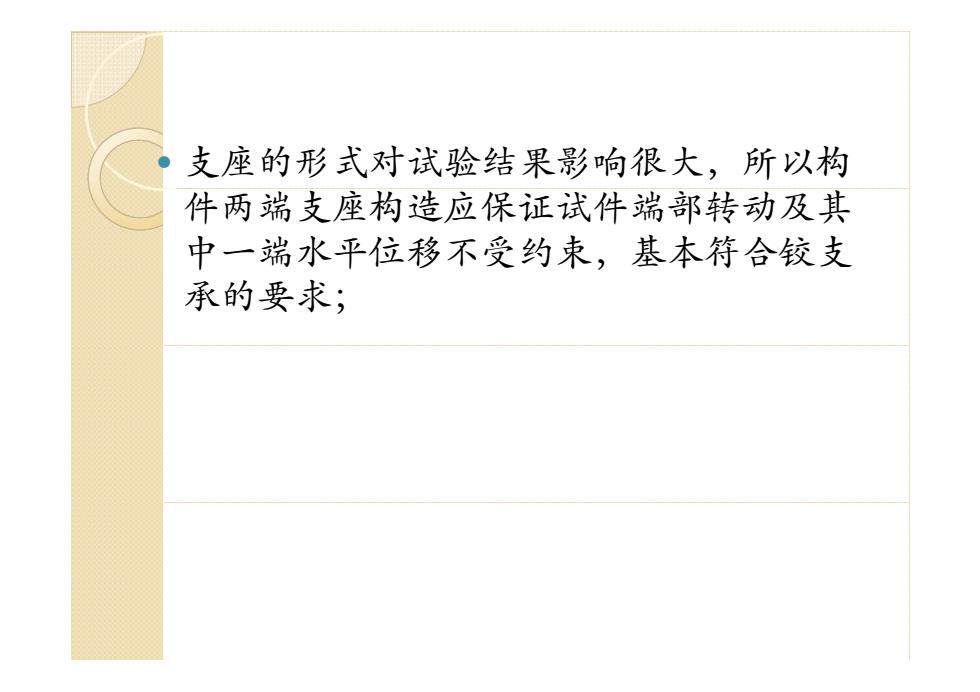

支座的形式对试验结果影响很大，所以构 件两端支座构造应保证试件端部转动及其 中一端水平位移不受约束，基本符合铰支 承的要求
y 支座的形式对试验结果影响很大，所以构 件两端支座构造应保证试件端部转动及其 中 平移受束 一端水 平 位 移 不 受 约 束 ， 基本符合铰支 承的要求；
10 80 0.01mm0-0mm 20 70 60 0
百分表读数介绍
纯弯段的底面布置三个应变片，侧面沿截 面高度布置四个应变片，用来测量截面的 应变。应变值通过应变采集系统在电脑中 读取； 。加载过程中注意观察裂缝的发展及分布形 态，记录开裂荷载，及加载破坏时的破坏 荷载
y 纯弯段的底面布置三个应变片，侧面沿截 面高度布置四个应变片，用来测量截面的 应变。应变值通过应变采集系统在电脑中 读取； y 加载过程中注意观察裂缝的发展及分布形 态，记录开裂荷载，及加载破坏时的破坏 荷载
