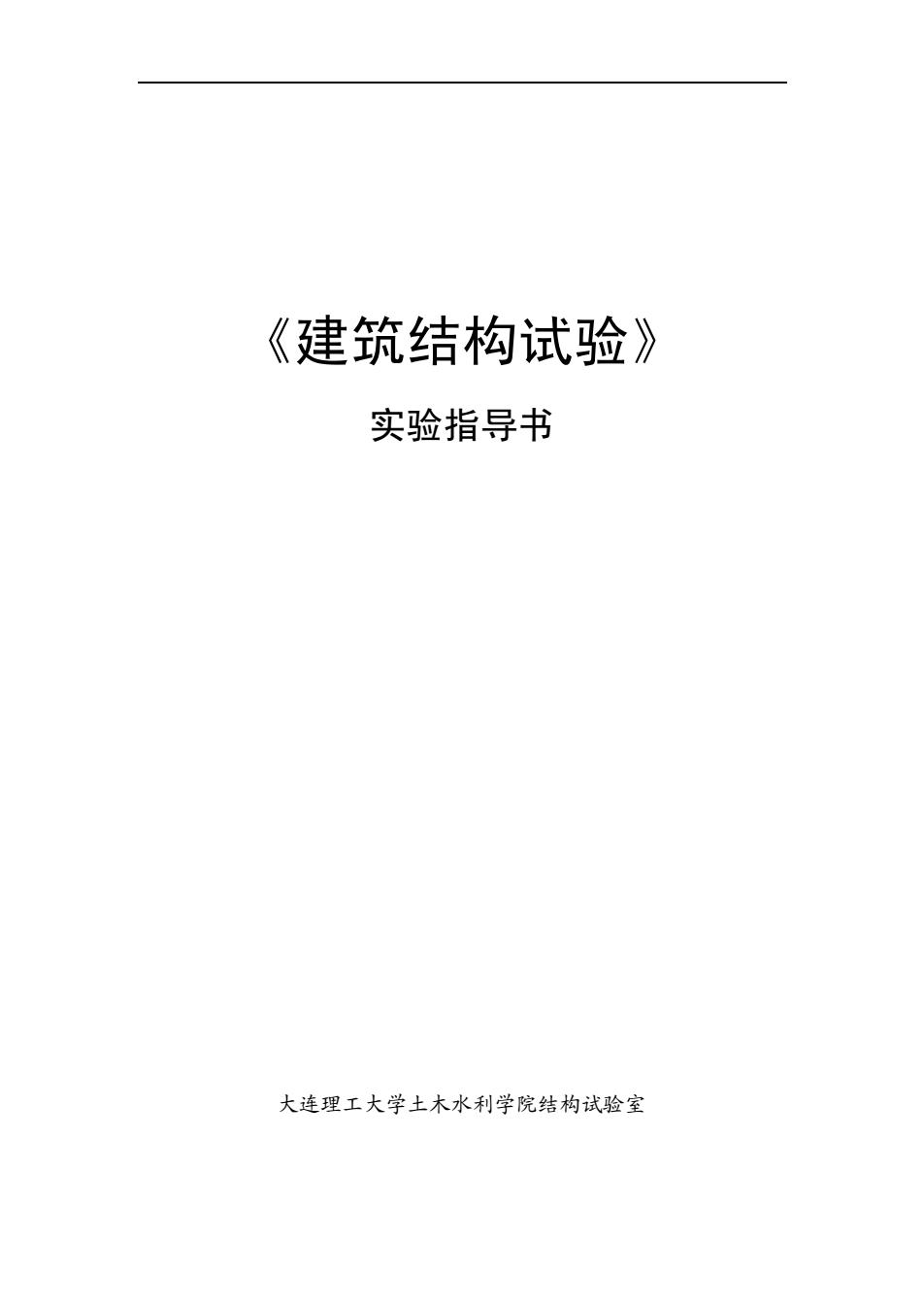

《建筑结构试验》 实验指导书 大连理工大学土木水利学院结构试验室
《建筑结构试验》 实验指导书 大连理工大学土木水利学院结构试验室
日录 试验注意事项… 3 试验 试验三… 试验四… …16 19 附录 …24
目 录 试验注意事项………………………………………………………………………………… 试验一…………………………………………………………………………………………3 试验二…………………………………………………………………………………………8 试验三…………………………………………………………………………………………14 试验四…………………………………………………………………………………………16 试验五…………………………………………………………………………………………19 附录 …………………………………………………………………………………………24
试验注意事项 为了确保试验的顺利进行、达到预定目的，应做到以下几点： 做好试验前准备工作 预习试验指导书， 明确本次试验的目的、方法、步骤和注意事项。 2、预习与本次试验有关的基本原理和其它有关参考资料等。 3、对试验中所用到的仪器、设备，在试验前应有一定的熟悉和了解。 4、必须清楚地知道本次试验所需记录的项目及数据处理的方法，事先做好记录表格等 准备工作。 除了解指 导书中所提及的方案外，应多设想一些其他方案。 二、 遵守试验室的规章制度 1、遵守纪律，注意安全，严肃认真，保持安静。 2、爱护仪器设备，严格遵守操作规程。 3、非本次试哈所用设各和仪器，未经允许切勿随音动用 试验完毕后， 应将仪器和设备擦拭干净， 并恢复到原来的正常状态 三、 认真做好试验 1、认真听取指导教师的讲解。 2、清点有关试验用设备、仪表和器材。 3、应具有严格的科学作风，认直细致地按要求的试验方法和先豪讲行 4、对于带电和贵重的仪器和设备，在接线或布置完成时，应经教师检查通过后，方可 开始试验 5、试验过程中，应密切观察试验现象，随时进行分析，若发现异常应及时报告，试验 过程还应注意采取防护措施，确保人身、仪器和设备安全。 6、记录下全都所需测量数据、仪器型号、结度、量程、试件尺寸、材料标号、保护易 厚度、钢筋含量和规格等。如果试验结果与温度有关还应记录温度和湿度等环境条 件。原始数据不得随意改动 7、教学试验是培养学生动手能力的一个重要环节，在试验小组中虽然有一定分工，但 是每个学生都必须自己动手，相互交流，完成全部试验环节。 8、如果学生希望观察一些与本试验有关的其他现象，或用另外方案进行试验，在完成 本试验规定项目后，经教师同意后方可以进行 四、 写好试验报告 试验报告是试验工作的总结，通过对他的撰写，可以提高试验者分析问题和解决问 题的能力，因此必须独立完成。报告要求条理清楚，总结全面，图表合适，表述明白， 要有对试验现象的分析喝自己的观点，并进行讨论。 一般试验报告应具有下列内容： 试验名称 试验日期，试验者及同组成员 2、 试验日的 3、试验的基本原理、方法及步桑。 4、设备及仪器编号、精度、量程等。 5、试验数据及处理（应包括全部原始数据，并注明测量单位，最好以表格形式列出数 据的运算过程，并根据数据处理和误差分析的要求给出试验的误差)。最后将所得 的试验结果做出曲线或给出经验公式 6、讨论。应根据试验结果及试验中观察到的现象，结合基本原理进行发现讨论，如果 试验涉及的问题有理论解，则应与计算结果进行比较并提出个人的见解
试验注意事项 为了确保试验的顺利进行、达到预定目的，应做到以下几点： 一、 做好试验前准备工作 1、 预习试验指导书，明确本次试验的目的、方法、步骤和注意事项。 2、 预习与本次试验有关的基本原理和其它有关参考资料等。 3、 对试验中所用到的仪器、设备，在试验前应有一定的熟悉和了解。 4、 必须清楚地知道本次试验所需记录的项目及数据处理的方法，事先做好记录表格等 准备工作。 5、 除了解指导书中所提及的方案外，应多设想一些其他方案。 二、 遵守试验室的规章制度 1、 遵守纪律，注意安全，严肃认真，保持安静。 2、 爱护仪器设备，严格遵守操作规程。 3、 非本次试验所用设备和仪器，未经允许切勿随意动用。 4、 试验完毕后，应将仪器和设备擦拭干净，并恢复到原来的正常状态。 三、 认真做好试验 1、 认真听取指导教师的讲解。 2、 清点有关试验用设备、、仪表和器材。 3、 应具有严格的科学作风，认真细致地按要求的试验方法和步骤进行。 4、 对于带电和贵重的仪器和设备，在接线或布置完成时，应经教师检查通过后，方可 开始试验。 5、 试验过程中，应密切观察试验现象，随时进行分析，若发现异常应及时报告，试验 过程还应注意采取防护措施，确保人身、仪器和设备安全。 6、 记录下全部所需测量数据、仪器型号、精度、量程、试件尺寸、材料标号、保护层 厚度、钢筋含量和规格等。如果试验结果与温度有关还应记录温度和湿度等环境条 件。原始数据不得随意改动。 7、 教学试验是培养学生动手能力的一个重要环节，在试验小组中虽然有一定分工，但 是每个学生都必须自己动手，相互交流，完成全部试验环节。 8、 如果学生希望观察一些与本试验有关的其他现象，或用另外方案进行试验，在完成 本试验规定项目后，经教师同意后方可以进行。 四、 写好试验报告 试验报告是试验工作的总结，通过对他的撰写，可以提高试验者分析问题和解决问 题的能力，因此必须独立完成。报告要求条理清楚，总结全面，图表合适，表述明白， 要有对试验现象的分析喝自己的观点，并进行讨论。 一般试验报告应具有下列内容： 1、 试验名称，试验日期，试验者及同组成员。 2、 试验目的。 3、 试验的基本原理、方法及步骤。 4、 设备及仪器编号、精度、量程等。 5、 试验数据及处理（应包括全部原始数据，并注明测量单位，最好以表格形式列出数 据的运算过程，并根据数据处理和误差分析的要求给出试验的误差）。最后将所得 的试验结果做出曲线或给出经验公式。 6、 讨论。应根据试验结果及试验中观察到的现象，结合基本原理进行发现讨论，如果 试验涉及的问题有理论解，则应与计算结果进行比较并提出个人的见解
试验一电阻应变计测量应变技术 试验目的 熟悉各种应变测试仪器的操作方法。 2、学习和掌握利用电阳应变计测量构件应变值的半桥及全桥测量的接线方法。 二、 试验设备及器材 1、等强度梁及砝码 静态电阻应变仪：DH3815采集系统：UCM-10B。 3、 电阻应变片：502粘结剂：电烙铁；导线， 4、百分表等。 三、试验原理及方法 静态电阻应变仪的读数有下列关系： E=(E-EtE-E) 式中。 ，分别为各桥臂应变片的应变值 试约中：采用的试件为悬的等强瘦兔测量在其自由端猫布中功时的令 应变。等强度梁的截面高度是不变的，而梁宽随加载点与被测截面的距离呈线性 变化即b=dx。因此等强度粱上下表面应力（绝对值）为： .M PX 6P W ah 即上下表面的应力沿轴向是均等的，不随位置而变化。 在等强度梁上1上下表面沿轴向个布置2个应变片上表面R、R:下表面R、 R:另外在另设的温度补偿钢板上布置有R、R两个温度补偿用应变片。利用这些 应变片可以组成多种不同的量桥路 电桥的基木接法有两种： 半桥接法和全桥接法。 1、半桥接线与测量 1)、如果应变片R接于应变仪AB接线柱，温度补偿应变片R接于BC接线柱， 则构成外半桥，另外半桥由应变仪内部两个无感绕线电阻构成，应变仪读出的 应变值为： ta(t-E)=()-() 而eh=e5:ea=0:eaE.则 E故=E。 R3 R R2≥ 图2-1弯曲应变半桥单补偿接线与测量 -1
- 1 - 试验一 电阻应变计测量应变技术 一、 试验目的 1、 熟悉各种应变测试仪器的操作方法。 2、 学习和掌握利用电阻应变计测量构件应变值的半桥及全桥测量的接线方法。 二、 试验设备及器材 1、等强度梁及砝码。 2、静态电阻应变仪；DH3815 采集系统；UCAM-10B。 3、电阻应变片；502 粘结剂；电烙铁；导线。 4、百分表等。 三、试验原理及方法 静态电阻应变仪的读数有下列关系： ε仪=（ε1-ε2+ε3-ε4） 式中ε1、ε2、ε3、ε4分别为各桥臂应变片的应变值。 试验中，采用的试件为悬臂的等强度梁，测量在其自由端施加集中力时的弯曲 应变。等强度梁的截面高度是不变的，而梁宽随加载点与被测截面的距离呈线性 变化即 b=dx。因此等强度梁上下表面应力（绝对值）为： σx= M W = PX bh 1 2 6 = P ah 2 6 即上下表面的应力沿轴向是均等的，不随位置而变化。 在等强度梁上 1 上下表面沿轴向个布置 2 个应变片上表面 R1、R3；下表面 R2、 R4；另外在另设的温度补偿钢板上布置有 R5、R6两个温度补偿用应变片。利用这些 应变片可以组成多种不同的测量桥路。 电桥的基本接法有两种：半桥接法和全桥接法。 1、 半桥接线与测量 1)、如果应变片 R1接于应变仪 AB 接线柱，温度补偿应变片 R5接于 BC 接线柱， 则构成外半桥，另外半桥由应变仪内部两个无感绕线电阻构成，应变仪读出的 应变值为： ε仪=（ε1-ε5）=（ε1m+ε1t）-(ε5m+ε5t） 而ε1t=ε5t；ε5m=0；ε1m=εm则 ε仪=εm P R1 R3 R2 R4 R1(2) R3(4) R1 R补 R内 R内 A C U B D 图 2-1 弯曲应变半桥单补偿接线与测量
每一个应变片反映出的应变值包含荷载作用和温度影响两部分，按迭加原 理可以写成e=E十e,下标f、t分别表示荷载和温度。 2)、这里以工作片互为温度补偿，而读数为实际应变的两倍，灵敏系数提高2 倍。 ER=(EI-E2)=(EE)-(E2+E) 而e=e4:E=-e1=e,则 e=2e, Ra R, 图2-2弯曲应变半桥互补偿接线与测量 2、全桥接线与测量 1)、两个工作片与两个补偿片，灵敏度提高2倍。 至做=￡1一E十e3一24F2里▣ P R2 R4 ReO于 图2-3弯曲应变半桥单补偿接线与测量 2)、四个桥臂都是工作片，灵敏度提高4倍。 -2-
- 2 - 每一个应变片反映出的应变值包含荷载作用和温度影响两部分，按迭加原 理可以写成ε=εf+εt，下标 f、t 分别表示荷载和温度。 2）、这里以工作片互为温度补偿，而读数为实际应变的两倍，灵敏系数提高 2 倍。 ε仪=（ε1-ε2）=（ε1m+ε1t）-(ε2m+ε2t） 而ε1t=ε2t；ε2m=-ε1m=εm则 ε仪=2εm P R1 R3 R2 R4 R1(2) R3(4) R1 R2 R内 R内 A C U B D 图 2-2 弯曲应变半桥互补偿接线与测量 2、 全桥接线与测量 1）、两个工作片与两个补偿片，灵敏度提高 2 倍。 ε仪=ε1-ε2+ε3-ε4=2εm P R1 R3 R2 R4 R1(2) R3(4) R1 R补 R补 R3 A U C B D 图 2-3 弯曲应变半桥单补偿接线与测量 2）、四个桥臂都是工作片，灵敏度提高 4 倍。 ε仪=ε1-ε2+ε3-ε4=4εm
Rz R 图2-4弯曲应变全桥互补偿接线与测量 试验步骤 1、分别按上述4种接法接通桥路，试件采用等强度梁。 试验前，先作1一2级预加载试验，每级P=N。通过预加载试验检查仪器和各种装 置，所发现问题都应逐一加以解决，之后所有仪器读出初始读数值。 4、仪器测读，应按一定的时间间隔进行，全部测点读数时间必须基本相等，只有同时 得到的数据才能说明结构在某一状态下的实际情况。 5、正式试验，利用标准砝码加载，每级加载按表中给定值施加：将各级荷载下相应的 应变仪读数值分别记录在表 一1和表 -2中，并重复三次，并计算平均值 6、整理出试验数据，并比较应变仪读数与接桥的关系。 表1-1 试验数据记录表 接法 半桥接法(1)单点外补偿半桥接法(2)工作片互补偿 次 荷载N 0 10 20 30 0 1020 序 应变 1 e u 平均值(Eμ) 表1-2 试验数据记录表 接法 全桥接法(1)2工作片2补偿片全桥接法(2)4工作片互补偿 荷载N 0 5102030 051020 30 序应变 1 e u 3 平均值（εu) 六、试验报告 人按 验要求整理出各种测量数据，并作应变仪按半桥和全桥接线的测量关系比较， 2、讨论不同桥路接法的优缺点和使用条件。 3、画出每种接法的P一Eμ曲线图。 4、分析理论值与实测值的差异原因。 3
- 3 - P R1 R3 R2 R4 R1(2) R3(4) R1 R2 R4 R3 A C U B D 图 2-4 弯曲应变全桥互补偿接线与测量 一、 试验步骤 1、 分别按上述 4 种接法接通桥路，试件采用等强度梁。 2、 首先在初始荷载（即零荷载）下将应变仪预调平衡。 3、 试验前，先作 1～2 级预加载试验，每级 P=5N。通过预加载试验检查仪器和各种装 置，所发现问题都应逐一加以解决，之后所有仪器读出初始读数值。 4、 仪器测读，应按一定的时间间隔进行，全部测点读数时间必须基本相等，只有同时 得到的数据才能说明结构在某一状态下的实际情况。 5、 正式试验，利用标准砝码加载，每级加载按表中给定值施加；将各级荷载下相应的 应变仪读数值分别记录在表 1—1 和表 1—2 中，并重复三次，并计算平均值。 6、 整理出试验数据，并比较应变仪读数与接桥的关系。 表 1-1 试验数据记录表 接法 半桥接法（1）单点外补偿 半桥接法（2）工作片互补偿 次 序 荷载 N 应变 0 5 10 20 30 0 5 10 20 30 1 εμ 2 εμ 3 εμ 平均值（εμ） 表 1-2 试验数据记录表 接法 全桥接法（1）2 工作片 2 补偿片 全桥接法（2）4 工作片互补偿 次 序 荷载 N 应变 0 5 10 20 30 0 5 10 20 30 1 εμ 2 εμ 3 εμ 平均值（εμ） 六、试验报告 1、按试验要求整理出各种测量数据，并作应变仪按半桥和全桥接线的测量关系比较。 2、讨论不同桥路接法的优缺点和使用条件。 3、画出每种接法的 P—εμ曲线图。 4、分析理论值与实测值的差异原因

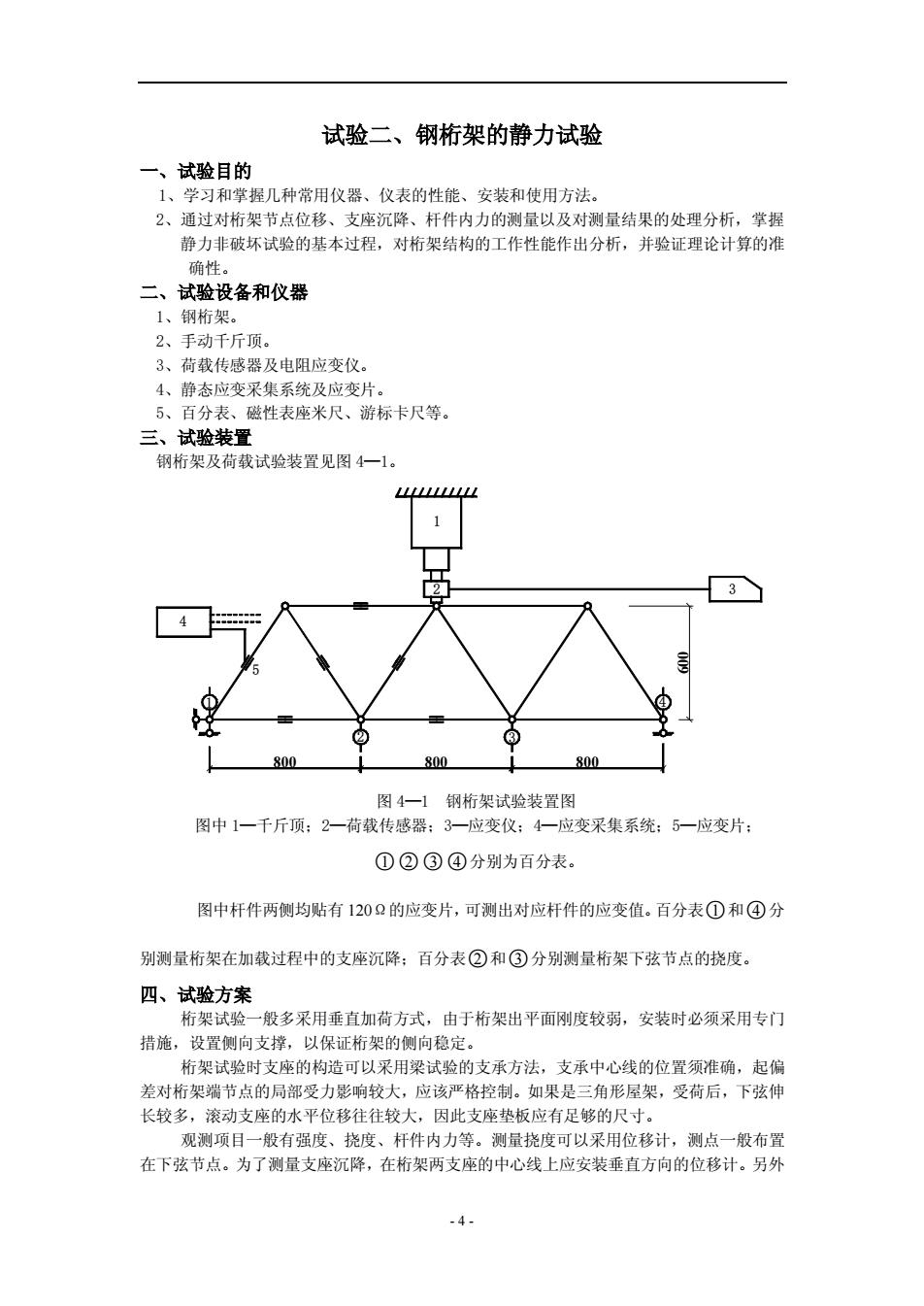

试验二、钢桁架的静力试验 一、试验目的 1、学习和 握几种常用仪器、仪表的性能、安装和使用方法， 2、通过对桁架节点位移、支座沉降、杆件内力的测量以及对测量结果的处理分析，掌指 静力非破坏试验的基本过程，对桁架结构的工作性能作出分析，并验证理论计算的准 确性。 二、试验设备和仪器 、钢桁架 2、手动千斤顶 3、荷载传感器及电阻应变仪。 4、静态应变采集系统及应变片。 5、百分表、磁性表座米尺、游标卡尺等。 三、试玲站置 钢桁架及荷载试验装置见图4一1。 2 6 80 800 图4一】钢桁架试验装置图 图中1一千斤顶：2一荷载传感器：3一应变仪：4一应变采集系统：5一应变片： ①②③④分别为百分表。 图中杆件两侧均贴有120Q的应变片，可测出对应杆件的应变值。百分表①和④分 别测量桁架在加载过程中的支座沉降；百分表②和③分别测量析架下弦节点的挠度， 四、试验方案 桁架试验一般多采用垂直加荷方式，由于桁架出平面刚度较弱，安装时必须采用专门 措施，设置侧向支撑，以保证析架的侧向稳定。 衔架试验时支座的构造可以采用梁试验的支承方法，支承中心线的位置须准确，起馆 差对桁架端节点的局部受力影响较大，应该严格控制。如果是三角形屋架，受荷后，下弦仲 长较多，滚动支座的水平位移往往较大，因此支座垫板应有足够的尺寸。 观测项目一般有强度、挠度、杆件内力等。测量挠度可以采用位移计，测点一般布置 在下弦节点。为了测量支座沉降，在桁架两支座的中心线上应安装垂直方向的位移计。另外 -4-
- 4 - 试验二、钢桁架的静力试验 一、试验目的 1、学习和掌握几种常用仪器、仪表的性能、安装和使用方法。 2、通过对桁架节点位移、支座沉降、杆件内力的测量以及对测量结果的处理分析，掌握 静力非破坏试验的基本过程，对桁架结构的工作性能作出分析，并验证理论计算的准 确性。 二、试验设备和仪器 1、钢桁架。 2、手动千斤顶。 3、荷载传感器及电阻应变仪。 4、静态应变采集系统及应变片。 5、百分表、磁性表座米尺、游标卡尺等。 三、试验装置 钢桁架及荷载试验装置见图 4—1。 2 3 1 4 1 2 3 4 5 800 800 600 800 图 4—1 钢桁架试验装置图 图中 1—千斤顶；2—荷载传感器；3—应变仪；4—应变采集系统；5—应变片； ○1 ○2 ○3 ○4 分别为百分表。 图中杆件两侧均贴有 120Ω的应变片，可测出对应杆件的应变值。百分表○1 和○4 分 别测量桁架在加载过程中的支座沉降；百分表○2 和○3 分别测量桁架下弦节点的挠度。 四、试验方案 桁架试验一般多采用垂直加荷方式，由于桁架出平面刚度较弱，安装时必须采用专门 措施，设置侧向支撑，以保证桁架的侧向稳定。 桁架试验时支座的构造可以采用梁试验的支承方法，支承中心线的位置须准确，起偏 差对桁架端节点的局部受力影响较大，应该严格控制。如果是三角形屋架，受荷后，下弦伸 长较多，滚动支座的水平位移往往较大，因此支座垫板应有足够的尺寸。 观测项目一般有强度、挠度、杆件内力等。测量挠度可以采用位移计，测点一般布置 在下弦节点。为了测量支座沉降，在桁架两支座的中心线上应安装垂直方向的位移计。另外
还需要在下弦两端安装两个水平方向的位移计，以测量在荷载作用下固定纹支座和滚动纹支 座的水平位移值。杆件内力测量可以用电阻应变片进行测量，其安装位置随杆件受力条件和 测量要求而定。 荷载分级可以在弹性范围内，按指导教师给定的执行， 为保持整体稳定，试验桁架的平面外均应设置水平辅助桁架，确保稳定。 五、试验步骤 1、检查试件和试验装置，装好仪表，应变片已经事先贴好，只需检查电阻值和接线情 2、加实验指导教师给定的荷载值，做预载试验，测好读数观察、分析试验结果，检查 试验装置，看试件、仪表是否工作正常，然后卸载，把发现的问题及时解决、排除。 3、仪表重新调零，记录初读数，做好记录和描绘试验曲线的准备。 4、正式加载，采用5级加载，每级按实验指导教师给定的荷载施加，每级持载停橄时 间为5分钟，停橄结束前读数。 5、满荷载为 N,满载后分两级卸载，并记下读数。 6、正式试验重复两次 百分表挠度值记录表 表4一1 荷载 百分表读数(mm 实际挠度值 (KN) 表 mm 读数累计读数累计读数累计读数累计⊙O 0 测点应变值记录表 表4-2 荷载 列占市唐有(u三) KN 7891011213141516171819202122 -5
- 5 - 还需要在下弦两端安装两个水平方向的位移计，以测量在荷载作用下固定绞支座和滚动绞支 座的水平位移值。杆件内力测量可以用电阻应变片进行测量，其安装位置随杆件受力条件和 测量要求而定。 荷载分级可以在弹性范围内，按指导教师给定的执行。 为保持整体稳定，试验桁架的平面外均应设置水平辅助桁架，确保稳定。 五、试验步骤 1、检查试件和试验装置，装好仪表，应变片已经事先贴好，只需检查电阻值和接线情 况。 2、加实验指导教师给定的荷载值，做预载试验，测好读数观察、分析试验结果，检查 试验装置，看试件、仪表是否工作正常，然后卸载，把发现的问题及时解决、排除。 3、仪表重新调零，记录初读数，做好记录和描绘试验曲线的准备。 4、正式加载，采用 5 级加载，每级按实验指导教师给定的荷载施加，每级持载停歇时 间为 5 分钟，停歇结束前读数。 5、满荷载为 N，满载后分两级卸载，并记下读数。 6、正式试验重复两次。 百分表挠度值记录表 表 4—1 百分表读数（mm） 表○1 表○2 表○3 表○4 实际挠度值 （mm） 荷载 (KN) 读数 累计 读数 累计 读数 累计 读数 累计 ○2 ○3 0 测点应变值记录表 表 4—2 荷载 测点应变值（με） KN 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
桁架内力理论值与实测值对比表 表4一3 测点 杆1 杆2 杆3 杆4杆5杆6 实测值 理论值 误差(%) 六、试验结果的整理、分析及试验报告 1、钢行架原始数据：钢管单位长度重量：1.83kg/m 外直径：32mm 内直径：27mm E=2 06X 10MPa 管壁厚：2.5m 3、节点挠度的计算公式：f=fr子f* 试验报告要求： 3、曲出表2或表3节点处的荷我 一挠度曲线。 4、具体分析试验结果与理论值误差产生的原因。 5、根据试验结果综合分析，对析架的工作状态作出评价。 -6
- 6 - 桁架内力理论值与实测值对比表 表 4—3 测点 杆 1 杆 2 杆 3 杆 4 杆 5 杆 6 实测值 理论值 误差（%） 六、试验结果的整理、分析及试验报告 1、钢桁架原始数据：钢管单位长度重量：1.83kg/m 外直径：32mm 内直径：27mm E=2.06×105 MPa 管壁厚：2.5mm W=1.59×103（cm 2） r=1.05cm r:回转半径 2、桁架各杆件内力图（按给定桁架图，要求学生自己事先计算） 3、节点挠度的计算公式：f2 荷载=f2 测- 2 3 f1+ 1 3 f4 试验报告要求： 1、 计算出各块表的累计读数值。 2、 计算各杆件的实测内力值及理论内力值，并进行对比，计算相对误差。（见表 4—3） 3、 画出表 2 或表 3 节点处的荷载——挠度曲线。 4、 具体分析试验结果与理论值误差产生的原因。 5、根据试验结果综合分析，对桁架的工作状态作出评价
试验三、动态测量仪器的使用和结构动力特性的测量 一、试验目的 1、熟悉动态测量仪器、操作系统的使用方法。 2、测量试验梁的动力特性。 二、试验仪器和设备 1、EDX1500动态测量数据采集分析系统。 2、加速度传感器。 3、试验梁 三、试验原理 结构的动力特性参数主要包括有：自振频率、阻尼系数、振形等基本参数，也称动力特 性参数或振动模态参数。这些特性由结构形式、质量布置、结构刚度、材料性质、构造连接 等因素决定，与外荷载无关。 结构动力特性试验是结构动力试验的基本内容，在研究建筑结构或其他工程结构的抗 震、抗风或抵御其他动荷载的性能和能力时，都必须进行结构动力特性试验，了解结构的自 振特性。 测量结构动力特性的方法主要有：人工激振法和环境随机振动法。人工激振法又可以 分为自由振动法和强迫振动法。 本次试验采用自由振动法。先用小锤蔽击试验梁，使试验梁产生振动，记录下振动的 波形由于波形的前段有撞击荷我的影响 因此 要截去受撞击荷载影响的波形，用余下的 自由振动的波形曲线（图6一1所示），通过动力测量数据采集系统分析、计算并得到结构的 自振周期和阻尼比。 (6-1) (6-2) 图6一1有阻尼自由振动波形 .7
- 7 - 试验三、动态测量仪器的使用和结构动力特性的测量 一、试验目的 1、熟悉动态测量仪器、操作系统的使用方法。 2、测量试验梁的动力特性。 二、试验仪器和设备 1、EDX1500 动态测量数据采集分析系统。 2、加速度传感器。 3、试验梁。 三、试验原理 结构的动力特性参数主要包括有：自振频率、阻尼系数、振形等基本参数，也称动力特 性参数或振动模态参数。这些特性由结构形式、质量布置、结构刚度、材料性质、构造连接 等因素决定，与外荷载无关。 结构动力特性试验是结构动力试验的基本内容，在研究建筑结构或其他工程结构的抗 震、抗风或抵御其他动荷载的性能和能力时，都必须进行结构动力特性试验，了解结构的自 振特性。 测量结构动力特性的方法主要有：人工激振法和环境随机振动法。人工激振法又可以 分为自由振动法和强迫振动法。 本次试验采用自由振动法。先用小锤敲击试验梁，使试验梁产生振动，记录下振动的 波形，由于波形的前段有撞击荷载的影响，因此，要截去受撞击荷载影响的波形，用余下的 自由振动的波形曲线（图 6—1 所示），通过动力测量数据采集系统分析、计算并得到结构的 自振周期和阻尼比。 ln n n x x x p + = 1 1 2 （ 6—1） f= T 1 (6—2) 图 6—1 有阻尼自由振动波形
