理 《建筑材料》教学实验 混凝土小型空心砌块试验 大连理工大学土木水利实验教学中心建材实验室
《建筑材料》教学实验 混凝土小型空心砌块试验 大连理工大学土木水利实验教学中心 建材实验室
LOGY 理红 普通混凝土小型空心砌块 目的：测定普通混凝土小型空心砌块的强度， 评定其强度等级。 采用标准 GB8239普通混凝土小型空心砌块 GBT4111混凝土小型空心砌块实验方法
普通混凝土小型空心砌块 • 目 的：测定普 凝 型 块的 度 普通混 凝土小 型空心砌块的 强 度 ， 评定其强度等级。 • 采用标准 GB8239 普通混凝土小型空心砌块 GB/T4111 混凝 小型空 砌块实验方法 土小型空 心砌块实验方法
试验内容 砌块抗压强度试件制作 砌块抗压强度测定 砌块抗折强度测定（演示）
试验内容 • 砌块抗压强度试件制作 • 砌块抗压强度测定 • 砌块抗折强度测定(演示)
主要设备 理人 ·材料试验机 ·钢板 ·玻璃平板 。水平尺
主要设备 • 材料试验机 • 钢板 • 玻璃平板 • 水平尺
廷理
7 抗压强度试验 理 ■试件制作 ·试件五块，用砂浆处理试件的坐浆面和铺浆 面，使之成为互相平行的平面 ·并将试件孔洞处的砂浆层打掉
抗压强度试验 试件制作 • 试件五块，用砂浆处理试件的坐浆面和铺浆 面 ，使之成为互相平行的平面 • 并将试件孔洞处的砂浆层打掉
拌制砂浆 P.032.5水泥：1 细砂：2 水：适量
拌制砂浆 P.O 32.5水泥：1 细砂：2 水：适量
坐浆面润湿后，平稳压入 砂浆层，厚度3-5mm 沿棱边刮去多余砂 浆，静置24h 同法处理铺浆面
坐浆面润湿后 ，平稳压入 砂浆层，厚度3-5mm 沿棱边刮去多余砂 浆 ，静置24h 同法处理铺浆面

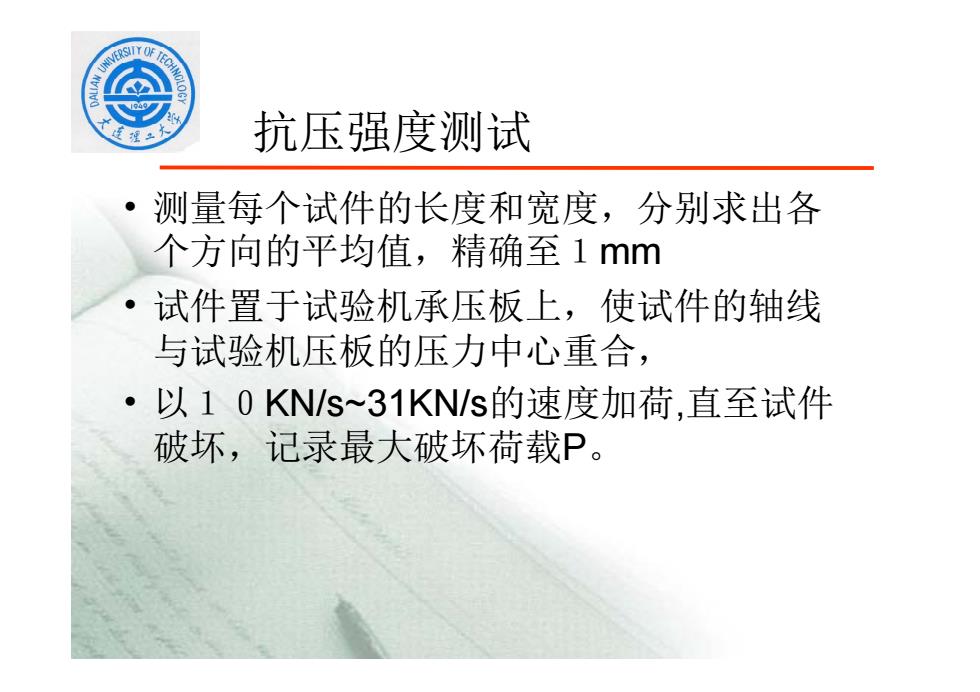

抗压强度测试 测量每个试件的长度和宽度，分别求出各 个方向的平均值，精确至1mm 。 试件置于试验机承压板上，使试件的轴线 与试验机压板的压力中心重合， ·以10KN/s~31KN/s的速度加荷，直至试件 破坏，记录最大破坏荷载P
抗压强度测试 • 测量每个试件的长度和宽度，分别求出各 个 均值 方向的平 ，精确至１mm • 试件置于试验机承压板上，使试件的轴线 与试验机压板的压力中心重合， • 以１０KN/s~31KN/s的速度加荷,直至试件 破坏，记录最大破坏荷载P
理
