《建筑环境学》 实验教学讲义 大理理工大学土木水利实验教学中心 建筑环境与设备工程实验室 2011年10月
《建筑环境学》 实验教学讲义 大理理工大学土木水利实验教学中心 建筑环境与设备工程实验室 2011 年 10 月
一基本环境参数测试实验 一总则 )实验目的 ()了解建筑热湿环境、建筑空气环境、建筑光环境及建筑声环境的基本环境参数及其测试方 法 (2)掌握基本环境参数测试仪器的测试基本原理、依据的国际或国内相关标准 2)基本环境参数 建筑热湿环境：温度、相对湿度、黑球温度、房间气流速度 建筑空气环境：化学污染物（甲醛、TVOC、氨气、苯、CO2、C0)、物理污染物（放射性氧、 可吸入颗粒物)、生物污染物（微生物） 建筑光环境：照度 建筑声环境：声压级 二测试实验内容 )建筑热湿环境 关于评价室内热湿环境的测试方法的标准和规范主要有： I07726:Ergonomics of the thermal environment-instruments for measuring physical quantities. ASHRAE ANSI/ASHRAE STANDARD 55-92 Thermal Environmental Conditions for Humar Occupancy (1)空气温度测量 室内空气温度测量 室温通常是将温度计置于离地面1m至1.5m之间高度位置进行测量。这主要考虑到人的活动 区为离地面2m之内的范围内，所以测点位置主要设在大约为平均室温的高度位置。1S0726推荐 的测点高度分别为距地面0.1m、0.6m、1.1m和1.7m。如果测试房间建筑面积较大，则水平面上 也要选择代表性测点以平均室温：当测点靠近外窗或有辐射热源处时，应对温度探头做一个防辐 射影响材料（如锡箔纸）做成的罩以减低辐射造成的测量误差。 室外空气温度测量 测量室外空气温度应将温度计探头设置于距地面1.5m高、背阴处。 (2)房间相对湿度 由于通常无散湿源的房间内相对湿度变化不大，所以房间相对湿度测量在房间中央设置一个 数字式温湿度计即可。 (3)黑球温度 为了测量房间的平均辐射温度，可以通过测量黑球温度，然后根据公式(1)计算求得。 i,=1+2.37W下0-1)
1 一 基本环境参数测试实验 一. 总则 1) 实验目的 (1) 了解建筑热湿环境、建筑空气环境、建筑光环境及建筑声环境的基本环境参数及其测试方 法； (2 ) 掌握基本环境参数测试仪器的测试基本原理、依据的国际或国内相关标准。 2) 基本环境参数 建筑热湿环境：温度、相对湿度、黑球温度、房间气流速度 建筑空气环境：化学污染物（甲醛、TVOC、氨气、苯、CO2、CO）、物理污染物（放射性氡、 可吸入颗粒物）、生物污染物（微生物） 建筑光环境：照度 建筑声环境：声压级 二. 测试实验内容 1) 建筑热湿环境 关于评价室内热湿环境的测试方法的标准和规范主要有： ISO7726：Ergonomics of the thermal environment-instruments for measuring physical quantities. ASHRAE ANSI/ASHRAE STANDARD 55-92 Thermal Environmental Conditions for Human Occupancy (1) 空气温度测量 室内空气温度测量 室温通常是将温度计置于离地面 1m 至 1.5m 之间高度位置进行测量。这主要考虑到人的活动 区为离地面 2m 之内的范围内，所以测点位置主要设在大约为平均室温的高度位置。ISO7726 推荐 的测点高度分别为距地面 0.1m、0.6m、1.1m 和 1.7m。如果测试房间建筑面积较大，则水平面上 也要选择代表性测点以平均室温；当测点靠近外窗或有辐射热源处时，应对温度探头做一个防辐 射影响材料（如锡箔纸）做成的罩以减低辐射造成的测量误差。 室外空气温度测量 测量室外空气温度应将温度计探头设置于距地面 1.5m 高、背阴处。 (2) 房间相对湿度 由于通常无散湿源的房间内相对湿度变化不大，所以房间相对湿度测量在房间中央设置一个 数字式温湿度计即可。 (3) 黑球温度 为了测量房间的平均辐射温度，可以通过测量黑球温度，然后根据公式（1）计算求得。 2.37 ( ) g g a t r = t + v t − t (1)
式中：i,一一平均辐射温度，℃： 。一一黑球温度，℃： 一一空气温度，℃： v一一风速，m/s。 黑球温度是利用黑球温度计测得。黑球温度计是由直径150mm的涂黑薄壁铜球内装有温度计 组成，温度计的感温包位于铜球的中心。使用时将黑球温度计悬挂在测点处，使其与周围环境达 到热平衡，此时测得的温度为黑球温度 (4)房间气流速度 通常将变动的室内气流用作环境要素之一进行评价时，采用某一定时间内的测定值进行时间 平均的平均风速。求室内平均风速时，一般需要1分钟至3分钟左右的测定时间。 2)建筑空气环境 ()化学污染物的测试 ①空气中甲醛含量的测定 )检测范围：新建、扩建和改建的民用建筑工程室内空气中甲醛浓度的测定。 b)检测依据： ·中华人民共和国国家标准《民用建筑工程室内环境污染控制规范》GB50325-2001 ·中华人民共和国国家标准《室内空气质量标准》GB/T18883-2002 ·中华人民共和国国家标准《公共场所空气中甲醛测定方法》GB/T18204.26-2000 c)检测参数：空气中甲醛浓度 d山仪器和设备 ·大型气泡吸收管：出气口内径为lmm,出气口至管底距离等于或小于5mm。 ·恒流采样器：流量范围0mi。流量稳定可调，恒流误差小于2%，采样前和采样 后，应用皂沫流量计校准采样系列流量，误差小于5%。 ·具塞比色管：10mL。 ·7230G可见光分光光度计：在630nm测定吸光度。 ©)检测方法：可采用《公共场所空气中甲醛测定方法》GB/T1820426-2000中酚试剂分光 光度法进行，也可采用甲醛分析仪现场检测。 【.酚试剂分光光度法 采样： 依据中华人民共和国国家标准《室内空气质量标准》GB/T18883-2002附录A进行 选点，在采样点用一个内装5mL吸收液的大型气泡吸收管，以0.5L/min流量，采气10L。 并记录采样点的温度和大气压力。采样后样品在室温下应在24h内分析 绘删标准曲线： 取10mL具塞比色管，用甲醛标准溶液按下表制备标准系列： 2
2 式中：t r ——平均辐射温度，℃； tg——黑球温度，℃； ta——空气温度，℃； v ——风速，m/s。 黑球温度是利用黑球温度计测得。黑球温度计是由直径 150mm 的涂黑薄壁铜球内装有温度计 组成，温度计的感温包位于铜球的中心。使用时将黑球温度计悬挂在测点处，使其与周围环境达 到热平衡，此时测得的温度为黑球温度。 （4）房间气流速度 通常将变动的室内气流用作环境要素之一进行评价时，采用某一定时间内的测定值进行时间 平均的平均风速。求室内平均风速时，一般需要 1 分钟至 3 分钟左右的测定时间。 2) 建筑空气环境 (1) 化学污染物的测试 ① 空气中甲醛含量的测定 a) 检测范围：新建、扩建和改建的民用建筑工程室内空气中甲醛浓度的测定。\ b) 检测依据： 中华人民共和国国家标准《民用建筑工程室内环境污染控制规范》GB50325-2001 中华人民共和国国家标准《室内空气质量标准》GB/T 18883-2002 中华人民共和国国家标准《公共场所空气中甲醛测定方法》GB/T 18204.26-2000 c) 检测参数：空气中甲醛浓度 d) 仪器和设备 大型气泡吸收管：出气口内径为 1mm，出气口至管底距离等于或小于 5mm。 恒流采样器：流量范围 0~1L/min。流量稳定可调，恒流误差小于 2%，采样前和采样 后，应用皂沫流量计校准采样系列流量，误差小于 5%。 具塞比色管：10mL。 7230G 可见光分光光度计：在 630nm 测定吸光度。 e) 检测方法：可采用《公共场所空气中甲醛测定方法》GB/T 18204.26-2000 中酚试剂分光 光度法进行，也可采用甲醛分析仪现场检测。 I．酚试剂分光光度法 采样： 依据中华人民共和国国家标准《室内空气质量标准》GB/T 18883-2002 附录 A 进行 选点，在采样点用一个内装 5mL 吸收液的大型气泡吸收管，以 0.5L/min 流量，采气 10L。 并记录采样点的温度和大气压力。采样后样品在室温下应在 24h 内分析。 绘制标准曲线： 取 10mL 具塞比色管，用甲醛标准溶液按下表制备标准系列：
表1甲醛标准溶液制备标准系列 管号 012345678 标准溶液(ml)00.100.200.400.600.801.001.502.00 吸收液(ml)5.04.94.84.64.44.24.03.53.0 甲醛含量(g)00.10.20.40.60.81.01.52.0 各管中，加入0.4mL1%硫酸铁铵溶液，摇匀。放置15min。用1cm比色皿，以在波 长630m下，以水参比，测定各管溶液的吸光度。以甲醛含量为横坐标，吸光量为纵坐 标，绘制曲线，并计算回归线斜率，以斜率作为样品测定的计算因子Bg(μg吸光度)。 样品测定： 采样后，将样品溶液全部转入比色管中，用少量吸收液洗吸收管，合并使总体积为 5mL。按绘制标准曲线的操用步骤测定吸光度(A):在每批样品测定的同时，用5mL的 吸收液作试剂空白，测定试剂空白的吸光度(AO)。 结果计算： 将采样体积按下式换算成标准状态下采样体积： T。 P %=V*273+ (2) 式中：'。一一标准状态下的采样体积，L: 一一采样体积，L=采样流量(L/min)采样时间(min): 1一一采样点的气温，C: To- 一标准状态下的绝对温度，=273： 一采样点的大气压力，kPa: P。一一标准状态下的大气压力，=101kP阳 空气中甲醛浓度按下式计算 C=(A-A6×B。/% (3) 式中：C一一空气中甲醛，mgm3 A一一样品溶液的吸光度： Ao- 一空白溶液的吸光度 B。一计算因子，g吸光度 V 一换算成标准状态下的采样体积，L。 山.现场法 见仪器设备操作规程。 ②空气中总有效挥发物TVOC的测定 )检测范围：新建、扩建和改建的民用建筑工程室内空气中总挥发性有机物(TVOC)的 测定。 3
3 表 1 甲醛标准溶液制备标准系列 管号 0 1 2 3 4 5 6 7 8 标准溶液（ml） 0 0.10 0.20 0.40 0.60 0.80 1.00 1.50 2.00 吸收液（ml） 5.0 4.9 4.8 4.6 4.4 4.2 4.0 3.5 3.0 甲醛含量（µg） 0 0.1 0.2 0.4 0.6 0.8 1.0 1.5 2.0 各管中，加入 0.4mL1%硫酸铁铵溶液，摇匀。放置 15min。用 1cm 比色皿，以在波 长 630nm 下，以水参比，测定各管溶液的吸光度。以甲醛含量为横坐标，吸光量为纵坐 标，绘制曲线，并计算回归线斜率，以斜率作为样品测定的计算因子 Bg(µg/吸光度)。 样品测定： 采样后，将样品溶液全部转入比色管中，用少量吸收液洗吸收管，合并使总体积为 5mL。按绘制标准曲线的操用步骤测定吸光度（A）；在每批样品测定的同时，用 5mL 的 吸收液作试剂空白，测定试剂空白的吸光度（Ao）。 结果计算: 将采样体积按下式换算成标准状态下采样体积： 0 0 0 273 P P t T V Vt × + = × （2） 式中：V0——标准状态下的采样体积，L； Vt——采样体积，L=采样流量（L/min） 采样时间（min）； t——采样点的气温，℃； T0——标准状态下的绝对温度， =273； P——采样点的大气压力，kPa； P0 ——标准状态下的大气压力， =101kPa。 空气中甲醛浓度按下式计算 0 V0 C ( A A ) B / = − × g （3） 式中：C——空气中甲醛，mg/m3 ； A——样品溶液的吸光度； A0——空白溶液的吸光度； Bg——计算因子，µg/吸光度； V0——换算成标准状态下的采样体积，L。 II．现场法 见仪器设备操作规程。 ② 空气中总有效挥发物 TVOC 的测定 a) 检测范围：新建、扩建和改建的民用建筑工程室内空气中总挥发性有机物（TVOC）的 测定
b)检测依据： ·中华人民共和国国家标准《民用建筑工程室内环境污染控制规范》GB50325-2001 ·中华人民共和国国家标准《室内空气质量标准》GB/T18883-2002 ·1S016017一1《室内、环境和作业场所空气取样和通过吸附管/热吸/毛细气相色谱 法分析挥发性有机成分》 c)检测参数与内容： 空气中甲醛、苯、甲苯、对（间、邻）二甲苯、苯乙烯、乙苯、乙酸丁酯、十一烷的 含量，并计算出空气中总挥发性有机物(TVOC)(对未识别组分均以甲苯计)的含量。 d检测仪器及设备： ·气相色谱仪（毛细管柱、氢火焰离子化检测器） ·热解吸装置 ·空气采样器 ·注射器 e)检测方法： ·采样和样品保存：依据中华人民共和国国家标准《室内空气质量标准》GB/T18883-2002 附录A进行选点，将吸附管与采样泵用塑料或硅橡胶管连接。打开采样泵，调节流量， 以保证在适当的时间内获得所需的采样体积(1L~10L)。如果总样品量超过1mg,采 样体积应相应地减少。记录采样开始及结束的时间、采样流量、温度和大气压力。样 品可保留14天。 ·制备约0、0.01mgmL、0.1mgmL、1.0mgmL、10.0mgmL标准溶液系列。 ·通过热解析和气相色谱分析每个标准溶液，记录峰面积，并以峰面积的对数为横坐标 以对应组分浓度的对数为纵坐标，绘制标准曲线图。 ·所采室内空气样品和所采室外空气样品同法测定，以保留时间定性，记录峰面积并从 标准曲线上查得样品中个组分的含量。 ③空气中氨的检测 a)检测范围：新建、扩建和改建的民用建筑工程室内空气中甲醛浓度的测定 ·b)检测依据： ·中华人民共和国国家标准《公共场所空气中氨的测定方法》GB/T18204.25-2000 b)检测仪器： ·大型气泡吸收管 。空气采样器 ·具塞比色管 ·分光光度计 c)检测方法： ·制备试剂和材料。试剂和材料包括：吸收液、水杨酸溶液、亚硝基铁氰化钠溶液、次 4
4 b) 检测依据： 中华人民共和国国家标准《民用建筑工程室内环境污染控制规范》GB50325-2001 中华人民共和国国家标准《室内空气质量标准》GB/T 18883-2002 ISO 16017—1 《室内、环境和作业场所空气 取样和通过吸附管/热吸/毛细气相色谱 法分析挥发性有机成分》 c) 检测参数与内容： 空气中甲醛、苯、甲苯、对（间、邻）二甲苯、苯乙烯、乙苯、乙酸丁酯、十一烷的 含量，并计算出空气中总挥发性有机物（TVOC）（对未识别组分均以甲苯计）的含量。 d) 检测仪器及设备： 气相色谱仪（毛细管柱、氢火焰离子化检测器） 热解吸装置 空气采样器 注射器 e）检测方法： 采样和样品保存：依据中华人民共和国国家标准《室内空气质量标准》GB/T 18883-2002 附录 A 进行选点，将吸附管与采样泵用塑料或硅橡胶管连接。打开采样泵，调节流量， 以保证在适当的时间内获得所需的采样体积（1L~10L）。如果总样品量超过 1mg，采 样体积应相应地减少。记录采样开始及结束的时间、采样流量、温度和大气压力。样 品可保留 14 天。 制备约 0、0.01mg/mL、0.1mg/mL、1.0mg/mL、10. 0mg/mL 标准溶液系列。 通过热解析和气相色谱分析每个标准溶液，记录峰面积，并以峰面积的对数为横坐标， 以对应组分浓度的对数为纵坐标，绘制标准曲线图。 所采室内空气样品和所采室外空气样品同法测定，以保留时间定性，记录峰面积并从 标准曲线上查得样品中个组分的含量。 ③空气中氨的检测 a) 检测范围：新建、扩建和改建的民用建筑工程室内空气中甲醛浓度的测定。 b) 检测依据： 中华人民共和国国家标准《公共场所空气中氨的测定方法》GB/T18204.25-2000 b) 检测仪器： 大型气泡吸收管 空气采样器 具塞比色管 分光光度计 c）检测方法： 制备试剂和材料。试剂和材料包括：吸收液、水杨酸溶液、亚硝基铁氰化钠溶液、次
氯酸钠溶液、氨标准溶液。制备方法道照《公共场所空气中氨的测定方法》 GBT1820425-2000有关规定进行. ·采样。依据中华人民共和国国家标准《室内空气质量标准》GB/T18883-2002附录A 进行选点，在采样点用一个内装10mL吸收液的大型气泡吸收管，以0.5Lmin流量 采气5L,及时记录采样点的温度及大气压力。采样后，样品在室温下保存，于24h内 分析。 ·样品分析 绘制标准曲线。按GB/T1820425-2000.6.1进行 样品测定。按GB/T18204.25-2000.6.2进行。 结果计算。按GB/T18204.25-2000.7进行. ·测定范围、精密度和准确度 √测定范围：按本法规定的条件采样10min,样品可测浓度范围为0.01-2mgm3 灵敏度：10mL吸收液中含有1μg的氨的吸光度为0.081±003： √检测下限：为0.5μg10mL,若采样体积为5L时，最低检出浓度为0.01mgm3: √干扰和排除：对已知的各种干扰物，本法采取有效措施进行排除，常见的C Mg2、Fe+、M2+、A等多种阳离子已被柠檬酸络合：2μg以上的苯氨有干扰 HS允许量为304g: √精密度：当样品中氨含量为1.0、5.0、10.0μg/10mL时，其变异系数分别为3.1% 2.9%、1.0%,平均相对偏差为2.5%： 准确度：样品溶液加入1.0、3.0、5.0、7.0μg的氨时，其回收率为95%109%，平 均回收率为100%。 ④空气中苯的测定 )检测范围：新建、扩建和改建的民用建筑工程室内空气中苯、甲苯和二甲苯浓度的测定。 b)检测依据： ·中华人民共和国国家标准《民用建筑工程室内环境污染控制规范》GB50325-2001 ·中华人民共和国国家标准《室内空气质量标准》GB/T18883-2002 ·中华人民共和国国家标准《居住区大气中苯、甲苯和二甲苯卫生检验标准方法》GB 11737-89 c)检测参数： 室内空气中苯、甲苯 ,二甲苯浓度 )检测仪器及设备 ·活性炭采样管 ·空气采样器 ·注射器 ·微量注射器
5 氯酸钠溶液、氨标准溶液。制备方法遵照《公共场所空气中氨的测定方法》 GB/T18204.25-2000 有关规定进行。 采样。依据中华人民共和国国家标准《室内空气质量标准》GB/T 18883-2002 附录 A 进行选点，在采样点用一个内装 10 mL 吸收液的大型气泡吸收管，以 0.5 L/min 流量， 采气 5 L，及时记录采样点的温度及大气压力。采样后，样品在室温下保存，于 24 h 内 分析。 样品分析 绘制标准曲线。按 GB/T18204.25-2000.6.1 进行； 样品测定。按 GB/T18204.25-2000.6.2 进行。 结果计算。按 GB/T18204.25-2000.7 进行。 测定范围、精密度和准确度 9 测定范围：按本法规定的条件采样 10min，样品可测浓度范围为 0.01~2 mg/m3 ； 9 灵敏度：10 mL 吸收液中含有 1μg 的氨的吸光度为 0.081±.003； 9 检测下限：为 0.5μg/10 mL，若采样体积为 5 L 时，最低检出浓度为 0.01 mg/m3 ； 9 干扰和排除：对已知的各种干扰物，本法采取有效措施进行排除，常见的 Ca2+ 、 Mg2+ 、Fe3+ 、Mn2+ 、Al3+ 等多种阳离子已被柠檬酸络合；2μg 以上的苯氨有干扰， H2S 允许量为 30μg ； 9 精密度：当样品中氨含量为 1.0、5.0、10.0μg/10 mL 时，其变异系数分别为 3.1%、 2.9%、1.0%，平均相对偏差为 2.5%； 9 准确度：样品溶液加入 1.0、3.0、5.0、7.0μg 的氨时，其回收率为 95%~109%，平 均回收率为 100%。 ④ 空气中苯的测定 a) 检测范围：新建、扩建和改建的民用建筑工程室内空气中苯、甲苯和二甲苯浓度的测定。 b) 检测依据： 中华人民共和国国家标准《民用建筑工程室内环境污染控制规范》GB50325-2001 中华人民共和国国家标准《室内空气质量标准》GB/T 18883-2002 中华人民共和国国家标准《居住区大气中苯、甲苯和二甲苯卫生检验标准方法》GB 11737-89 c) 检测参数： 室内空气中苯、甲苯、二甲苯浓度。 d) 检测仪器及设备 活性炭采样管 空气采样器 注射器 微量注射器
·热解吸装置 ·具塞刻度试管 ·气相色谱仪（附氢火焰离子化检测器） ·色谱柱 e)检测方法 ·采样和样品保存：依据中华人民共和国国家标准《室内空气质量标准》GB/T18883-2002 附录A进行选点，在采样点打开活性炭管，以0.5Umin的速度抽取10L空气，采样 后，将管的两端套上塑料帽，并记录采样时的温度和大气压力。样品可保留5天 。制各约0、0.01mg/mL、0.1mg/mL、1.0mg/mL、10.0mg/mL标准溶液系列。 ·通过热解析和气相色谱分析每个标准溶液，记录峰面积，并以峰面积的对数为横坐标， 以对应组分浓度的对数为纵坐标，绘制标准曲线图。 ·所采室内空气样品和所采室外空气样品同法测定，以保留时间定性，记录峰面积并从 标准曲线上查得样品中个组分的含量。 (2)物理污染物检测 ①空气中氧浓度检测 )检测范围：新建、扩建和改建的民用建筑工程室内空气中氧的检测。 b)检测依据： ·中华人民共和国国家标准《民用建筑工程室内环境污染控制规范》GB50325-2001 ·中华人民共和国国家标准《室内空气质量标准》GB/T18883-2002 ·中华人民共和国国家标准《环境空气中氨的标准测量方法》GB/T14582-93 ©)检测参数：室内空气中氧的浓度。 d)检测仪器和设备：1027测氧仪 )检测方法：现场法，见仪器操作规程 ②民用建筑土壤氧浓度检测 )检测范围：新建、扩建和改建的民用建筑工程地质勘查。 b)检测依据： ·中华人民共和国国家标淮《民用建筑工程室内环境污染控制规范》GB50325-2001 ·中国核工业总公司行业标准《氧及其子体测量规范》JT605-91 c)检测参数：土壤中氧浓度。 d)检测仪器和设备：FD3017RaA测氧仪 e)检测方法 ·布点：在工程地质勘查范围内布点时，应以间距10m作网格，各网格点即为测试点， (当遇到较大石块时，可偏离2)，但布点数不应少于6个，布点位置应覆盖基础工 程范围。 ·在每个测试点，应采用专用钢钎打孔。孔的直径宜为20-40mm,孔的深度宜为 6
6 热解吸装置 具塞刻度试管 气相色谱仪（附氢火焰离子化检测器） 色谱柱 e) 检测方法 采样和样品保存：依据中华人民共和国国家标准《室内空气质量标准》GB/T 18883-2002 附录 A 进行选点，在采样点打开活性炭管，以 0.5 L/min 的速度抽取 10L 空气，采样 后，将管的两端套上塑料帽，并记录采样时的温度和大气压力。样品可保留 5 天。 制备约 0、0.01mg/mL、0.1mg/mL、1.0mg/mL、10. 0mg/mL 标准溶液系列。 通过热解析和气相色谱分析每个标准溶液，记录峰面积，并以峰面积的对数为横坐标， 以对应组分浓度的对数为纵坐标，绘制标准曲线图。 所采室内空气样品和所采室外空气样品同法测定，以保留时间定性，记录峰面积并从 标准曲线上查得样品中个组分的含量。 (2) 物理污染物检测 ①空气中氡浓度检测 a) 检测范围：新建、扩建和改建的民用建筑工程室内空气中氡的检测。 b) 检测依据： 中华人民共和国国家标准《民用建筑工程室内环境污染控制规范》GB50325-2001 中华人民共和国国家标准《室内空气质量标准》GB/T 18883-2002 中华人民共和国国家标准《环境空气中氡的标准测量方法》GB/T 14582-93 c) 检测参数：室内空气中氡的浓度。 d) 检测仪器和设备：1027 测氡仪 e) 检测方法：现场法，见仪器操作规程。 ② 民用建筑土壤氡浓度检测 a) 检测范围：新建、扩建和改建的民用建筑工程地质勘查。 b) 检测依据： 中华人民共和国国家标准《民用建筑工程室内环境污染控制规范》GB50325-2001 中国核工业总公司行业标准《氡及其子体测量规范》EJ/T 605-91 c) 检测参数：土壤中氡浓度。 d) 检测仪器和设备：FD3017 RaA 测氡仪 e) 检测方法： 布点：在工程地质勘查范围内布点时，应以间距 10m 作网格，各网格点即为测试点， （当遇到较大石块时，可偏离 2m），但布点数不应少于 16 个，布点位置应覆盖基础工 程范围。 在每个测试点，应采用专用钢钎打孔。孔的直径宜为 20~40mm，孔的深度宜为

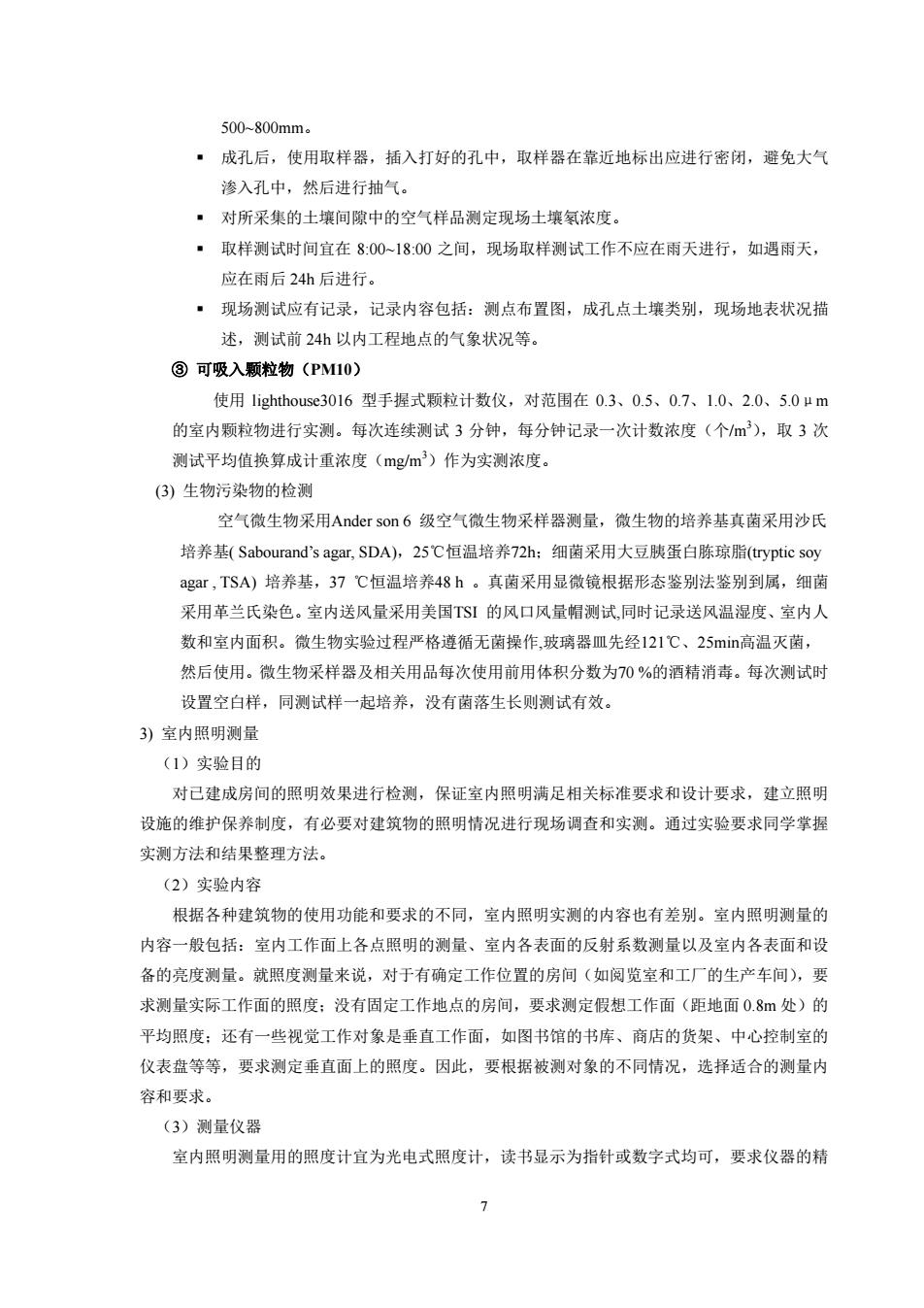

500-800mm. ·成孔后，使用取样器，插入打好的孔中，取样器在靠近地标出应进行密闭，避免大气 渗入孔中，然后进行抽气。 ·对所采集的土壤间隙中的空气样品测定现场土壤氧浓度。 ·取样测试时间宜在8：00-18：00之间，现场取样测试工作不应在雨天进行，如遇雨天， 应在雨后24h后进行。 ·现场测试应有记录，记录内容包括：测点布置图，成孔点土壤类别，现场地表状况描 述，测试前24h以内工程地点的气象状况等。 ③可吸入颗粒物(PM10) 使用1 ighthouse3016型手握式颗粒计数仪，对范围在0.3、0.5、0.7、1.0、2.0、5.0μm 的室内颗粒物进行实测。每次连续测试3分钟，每分钟记录一次计数浓度（个m),取3次 测试平均值换算成计重浓度(mgm)作为实测浓度。 (3)生物污染物的检测 空气微生物采用Ander son6级空气微生物采样器测量，微生物的培养基真菌采用沙氏 培养基(Sabourand's agar,.SDA,25℃恒温培养72h:细南采用大豆胰蛋白陈琼脂(tryptic soy gar,TSA)培养基，37℃恒温培养48h。真菌采用显微镜根据形态鉴别法鉴别到属，细菌 采用革兰氏染色。室内送风量采用美国TSI的风口风量帽测试同时记录送风温湿度、室内人 数和室内面积。微生物实验过程严格遵循无菌操作，玻璃器皿先经121℃、25min高温灭菌， 然后使用。微生物采样器及相关用品每次使用前用体积分数为7心%的酒精消毒。每次测试时 设置空白样，同测试样一起培养，没有茵落生长则测试有效。 3)室内照明测量 (1)实验目的 对已建成房间的照明效果进行检测，保证室内照明满足相关标准要求和设计要求，建立照明 设施的维护保养制度，有必要对建筑物的照明情况进行现场调查和实测。通过实验要求同学堂杯 实测方法和结果整理方法。 (2)实验内容 根据各种建筑物的使用功能和要求的不同，室内照明实测的内容也有差别。室内照明测量的 内容一般包括：室内工作面上各点照明的测量、室内各表面的反射系数测量以及室内各表面和设 备的亮度测量。就照度测量来说，对于有确定工作位置的房间（如阅览室和工厂的生产车间），要 求测量实际工作面的照度：没有固定工作地点的房间，要求测定假想工作面（距地面0.8m处）的 平均照度：还有一些视觉工作对象是垂直工作面，如图书馆的书库、商店的货架、中心控制室的 仪表盘等等，要求测定垂直面上的照度。因此，要根据被测对象的不同情况，选择适合的测量内 容和要求。 (3)测量仪器 室内照明测量用的照度计宜为光电式照度计，读书显示为指针或数字式均可，要求仪器的精 7
7 500~800mm。 成孔后，使用取样器，插入打好的孔中，取样器在靠近地标出应进行密闭，避免大气 渗入孔中，然后进行抽气。 对所采集的土壤间隙中的空气样品测定现场土壤氡浓度。 取样测试时间宜在 8:00~18:00 之间，现场取样测试工作不应在雨天进行，如遇雨天， 应在雨后 24h 后进行。 现场测试应有记录，记录内容包括：测点布置图，成孔点土壤类别，现场地表状况描 述，测试前 24h 以内工程地点的气象状况等。 ③ 可吸入颗粒物（PM10） 使用 lighthouse3016 型手握式颗粒计数仪，对范围在 0.3、0.5、0.7、1.0、2.0、5.0μm 的室内颗粒物进行实测。每次连续测试 3 分钟，每分钟记录一次计数浓度（个/m3 ），取 3 次 测试平均值换算成计重浓度（mg/m3 ）作为实测浓度。 (3) 生物污染物的检测 空气微生物采用Ander son 6 级空气微生物采样器测量，微生物的培养基真菌采用沙氏 培养基( Sabourand’s agar, SDA)，25℃恒温培养72h；细菌采用大豆胰蛋白胨琼脂(tryptic soy agar , TSA) 培养基，37 ℃恒温培养48 h 。真菌采用显微镜根据形态鉴别法鉴别到属，细菌 采用革兰氏染色。室内送风量采用美国TSI 的风口风量帽测试,同时记录送风温湿度、室内人 数和室内面积。微生物实验过程严格遵循无菌操作,玻璃器皿先经121℃、25min高温灭菌， 然后使用。微生物采样器及相关用品每次使用前用体积分数为70 %的酒精消毒。每次测试时 设置空白样，同测试样一起培养，没有菌落生长则测试有效。 3) 室内照明测量 （1）实验目的 对已建成房间的照明效果进行检测，保证室内照明满足相关标准要求和设计要求，建立照明 设施的维护保养制度，有必要对建筑物的照明情况进行现场调查和实测。通过实验要求同学掌握 实测方法和结果整理方法。 （2）实验内容 根据各种建筑物的使用功能和要求的不同，室内照明实测的内容也有差别。室内照明测量的 内容一般包括：室内工作面上各点照明的测量、室内各表面的反射系数测量以及室内各表面和设 备的亮度测量。就照度测量来说，对于有确定工作位置的房间（如阅览室和工厂的生产车间），要 求测量实际工作面的照度；没有固定工作地点的房间，要求测定假想工作面（距地面 0.8m 处）的 平均照度；还有一些视觉工作对象是垂直工作面，如图书馆的书库、商店的货架、中心控制室的 仪表盘等等，要求测定垂直面上的照度。因此，要根据被测对象的不同情况，选择适合的测量内 容和要求。 （3）测量仪器 室内照明测量用的照度计宜为光电式照度计，读书显示为指针或数字式均可，要求仪器的精

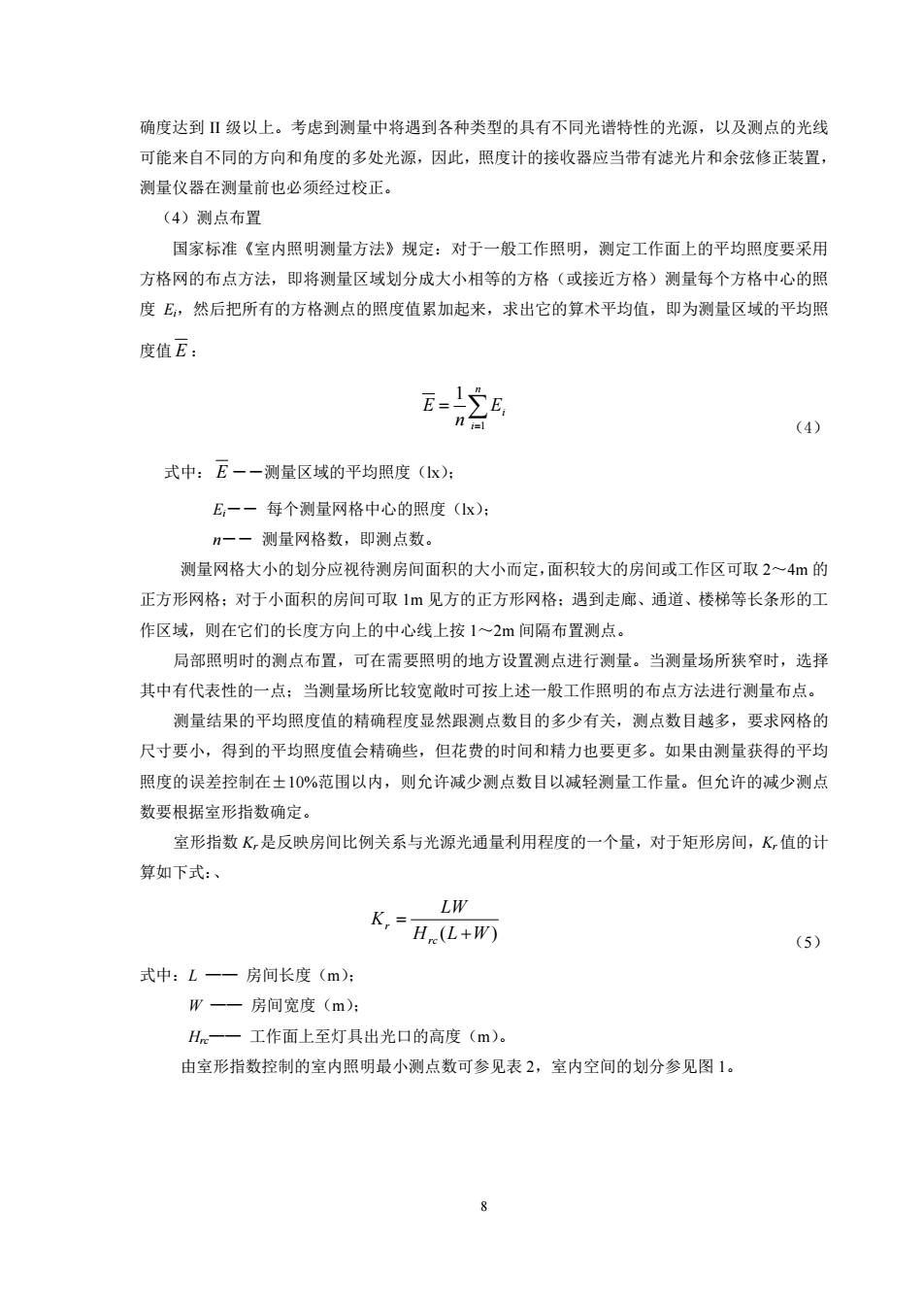

确度达到Ⅱ级以上。考虑到测量中将遇到各种类型的具有不同光谱特性的光源，以及测点的光线 可能来自不同的方向和角度的多处光源，因此，照度计的接收器应当带有滤光片和余弦修正装置， 测量仪器在测量前也必须经过校正。 (4)测点布置 国家标准《室内照明测量方法》规定：对于一般工作照明，测定工作面上的平均照度要采用 方格网的布点方法，即将测量区域划分成大小相等的方格（或接近方格）测量每个方格中心的照 度E,然后把所有的方格测点的照度值累加起来，求出它的算术平均值，即为测量区域的平均照 度值E (4) 式中：E-一测量区域的平均照度(x): E一一每个测量网格中心的照度(x): n一一测量网格数，即测点数。 测量网格大小的划分应视待测房间面积的大小而定，面积较大的房间或工作区可取2~4m的 正方形网格：对于小面积的房间可取1m见方的正方形网格：遇到走廊、通道、楼梯等长条形的工 作区域，则在它们的长度方向上的中心线上按1~2m间隔布置测点。 局部照明时的测点布置，可在需要照明的地方设置测点进行测量。当测量场所狭窄时，选择 其中有代表性的一点：当测最场所比较宽敞时可按上述一般工作照明的布点方法进行测量布点。 测量结果的平均照度值的精确程度显然跟测点数目的多少有关，测点数目越多，要求网格的 尺寸要小，得到的平均照度值会精确些，但花费的时间和精力也要更多。如果由测量获得的平均 照度的误差控制在士10%范围以内，则允许减少测点数目以减轻测量工作量。但允许的减少测点 数要根据室形指数确定。 室形指数K,是反映房间比例关系与光源光通量利用程度的一个量，对于矩形房间，K值的计 算如下式： LW K.=H (L+W) (5) 式中：L一一房间长度(m): W一一房间宽度(m): He一一工作面上至灯具出光口的高度(m) 由室形指数控制的室内照明最小测点数可参见表2，室内空间的划分参见图1
8 确度达到 II 级以上。考虑到测量中将遇到各种类型的具有不同光谱特性的光源，以及测点的光线 可能来自不同的方向和角度的多处光源，因此，照度计的接收器应当带有滤光片和余弦修正装置， 测量仪器在测量前也必须经过校正。 （4）测点布置 国家标准《室内照明测量方法》规定：对于一般工作照明，测定工作面上的平均照度要采用 方格网的布点方法，即将测量区域划分成大小相等的方格（或接近方格）测量每个方格中心的照 度 Ei，然后把所有的方格测点的照度值累加起来，求出它的算术平均值，即为测量区域的平均照 度值 E ： ∑= = n i Ei n E 1 1 （4） 式中： E ――测量区域的平均照度（lx）； Ei―― 每个测量网格中心的照度（lx）； n―― 测量网格数，即测点数。 测量网格大小的划分应视待测房间面积的大小而定，面积较大的房间或工作区可取 2～4m 的 正方形网格；对于小面积的房间可取 1m 见方的正方形网格；遇到走廊、通道、楼梯等长条形的工 作区域，则在它们的长度方向上的中心线上按 1～2m 间隔布置测点。 局部照明时的测点布置，可在需要照明的地方设置测点进行测量。当测量场所狭窄时，选择 其中有代表性的一点；当测量场所比较宽敞时可按上述一般工作照明的布点方法进行测量布点。 测量结果的平均照度值的精确程度显然跟测点数目的多少有关，测点数目越多，要求网格的 尺寸要小，得到的平均照度值会精确些，但花费的时间和精力也要更多。如果由测量获得的平均 照度的误差控制在±10%范围以内，则允许减少测点数目以减轻测量工作量。但允许的减少测点 数要根据室形指数确定。 室形指数 Kr是反映房间比例关系与光源光通量利用程度的一个量，对于矩形房间，Kr 值的计 算如下式：、 H (L W ) LW K rc r + = （5） 式中：L —— 房间长度（m）； W —— 房间宽度（m）； Hrc—— 工作面上至灯具出光口的高度（m）。 由室形指数控制的室内照明最小测点数可参见表 2，室内空间的划分参见图 1
室内空间 工作面 地板空间 H 图1室内空间的划分 表2最少测点数与室形指数的关系 室形指数He 测点数 室形指数H。测点数 <1 4 2-3 16 12 9 ≥4 25 (5)照明测量方法 ①光源的准各 测量开始前要把测量范围里的照明用灯全部打开，白炽灯需点亮稳定5mn,荧光灯需 点亮稳定15min,高强气体放电灯（高压汞灯、高压钠灯、金属卤化物灯等）需点亮稳定 30m以上，待各种光源的光输出达到稳定状态后再进行测量，对于新安装灯泡都应经过 一段时间的使用，气体放电光源要使用100h以上，白炽灯要使用20以上，才能作为测量 用的光源。测量时还要排除其他无关的光源的干扰。 ②照度计的使用 用照度计测量时应注意电表头上量程档的选择，一般要求先从大量程档开始。根据电 表上照度的指示值逐步从大到小找到需用的档次，原则上不允许在该档最大量程的110范围 内测定，以保证表头指示的读数在准确计量的量程范围之内。 对于自动换挡的数字式照度计不存在这个问题，只需直接读数，但显示屏上的读数 定要和该档的档位数相对应。 ③数据的采集 为了提高测量的准确性，每一个测点要读取三次读数。为此，要用手遮挡接受器数次 来获得多次读数，每次读数时要等待电表的指示值稳定后再行读数 ④测量条件 测量进行中应保持电源电压稳定，并使之在灯泡的额定电压下进行测量。如达不到这 一要求，应在测量照度的同时测量电源电压，当与额定电压不符时，则应比照电压的偏差 对光通量予以修正。 (6)照明测量的数据整理 测量结果的计算和整理工作包括平均照度E的计算、照度最高值E,照度最低值Em的大 9
9 图 1 室内空间的划分 表 2 最少测点数与室形指数的关系 室形指数 Hrc 测点数 室形指数 Hrc 测点数 ＜1 4 2～3 16 1～2 9 ≥4 25 （5）照明测量方法 ① 光源的准备 测量开始前要把测量范围里的照明用灯全部打开，白炽灯需点亮稳定 5min，荧光灯需 点亮稳定 15min，高强气体放电灯（高压汞灯、高压钠灯、金属卤化物灯等）需点亮稳定 30min 以上，待各种光源的光输出达到稳定状态后再进行测量，对于新安装灯泡都应经过 一段时间的使用，气体放电光源要使用 100h 以上，白炽灯要使用 20h 以上，才能作为测量 用的光源。测量时还要排除其他无关的光源的干扰。 ② 照度计的使用 用照度计测量时应注意电表头上量程档的选择，一般要求先从大量程档开始。根据电 表上照度的指示值逐步从大到小找到需用的档次，原则上不允许在该档最大量程的 1/10 范围 内测定，以保证表头指示的读数在准确计量的量程范围之内。 对于自动换挡的数字式照度计不存在这个问题，只需直接读数，但显示屏上的读数一 定要和该档的档位数相对应。 ③数据的采集 为了提高测量的准确性，每一个测点要读取三次读数。为此，要用手遮挡接受器数次 来获得多次读数，每次读数时要等待电表的指示值稳定后再行读数。 ④ 测量条件 测量进行中应保持电源电压稳定，并使之在灯泡的额定电压下进行测量。如达不到这 一要求，应在测量照度的同时测量电源电压，当与额定电压不符时，则应比照电压的偏差 对光通量予以修正。 （6）照明测量的数据整理 测量结果的计算和整理工作包括平均照度 E 的计算、照度最高值 Emax，照度最低值 Emin 的大 Hcc H fc Hrc 地板空间 顶棚空间 工作面 室内空间
