工程地质实验与实习教程 Experiment and Field Practice for Engineering Geology 年廷凯 建设工程学部岩土工程研究所 Phone:84708511-803(0.) Email:tknian@dlut.edu.cn 0 ffice:综合实验1号楼215室
工程地质实验与实习教程 Experiment and Field Practice for Engineering Geology 年廷凯 建设工程学部 岩土工程研究所 Phone：84708511-803 (O.) Email: tknian@dlut.edu.cn Office: 综合实验1号楼215室
工程地质实验课基本要求 1.进入实验室，请勿大声喧哗，凳子轻拿轻放； 2.保持室内环境与卫生，废纸、水瓶等杂物请自觉 放到门口指定垃圾堆放处； 3.标本在使用过程中，带盒轻拿轻放，且应放回原 位； 4.未经允许，不准随意敲打、刻划标本，更不准把 标本带出实验室； 5.实验报告当堂完成，待教师考核合格后方能离开 实验室； 6.离开实验室前，认真清查标本、排好顺序；凳子 必须放回原处
工程地质实验课基本要求 1. 进入实验室，请勿大声喧哗，凳子轻拿轻放； 2. 保持室内环境与卫生，废纸、水瓶等杂物请自觉 放到门口指定垃圾堆放处； 3. 标本在使用过程中，带盒轻拿轻放，且应放回原 位； 4. 未经允许，不准随意敲打、刻划标本，更不准把 标本带出实验室； 5. 实验报告当堂完成，待教师考核合格后方能离开 实验室； 6. 离开实验室前，认真清查标本、排好顺序；凳子 必须放回原处

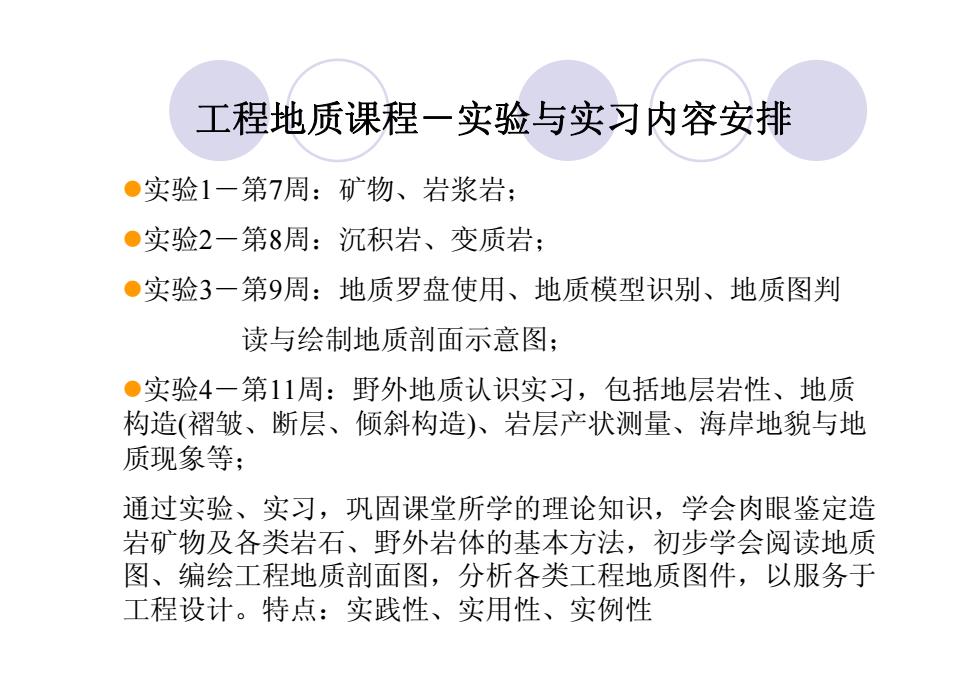

工程地质课程一实验与实习内容安排 ●实验1一第7周：矿物、岩浆岩： ·实验2一第8周：沉积岩、变质岩； ●实验3一第9周：地质罗盘使用、地质模型识别、地质图判 读与绘制地质剖面示意图； ●实验4一第11周：野外地质认识实习，包括地层岩性、地质 构造（褶皱、断层、倾斜构造）、岩层产状测量、海岸地貌与地 质现象等； 通过实验、实习，巩固课堂所学的理论知识，学会肉眼鉴定造 岩矿物及各类岩石、野外岩体的基本方法，初步学会阅读地质 图、编绘工程地质剖面图，分析各类工程地质图件，以服务于 工程设计。特点：实践性、实用性、实例性
工程地质课程－实验与实习内容安排 实验 1－第 7周：矿物、岩浆岩； 实验 2－第 8周：沉积岩、变质岩； 实验 3－第 9周：地质罗盘使用、地质模型识别、地质图判 读与绘制地质剖面示意图； 实验 4－第11周：野外地质认识实习，包括地层岩性、地质 构造 (褶皱、断层、倾斜构造 )、岩层产状测量、海岸地貌与地 质现象等； 通过实验、实习，巩固课堂所学的理论知识，学会肉眼鉴定造 岩矿物及各类岩石、野外岩体的基本方法，初步学会阅读地质 图、编绘工程地质剖面图，分析各类工程地质图件，以服务于 工程设计。特点：实践性、实用性、实例性
实验1-1.主要造岩矿物的认识 ●实习目的与要求 岩石是矿物的天然集合体，认识造岩矿物的目的在于认识 作为工程建筑物地基中常见的各种岩石，并为分析这些岩 石的工程性质打下基础，本次实验要求如下。 ●通过对造岩矿物标本的观察，认识矿物的 主要物理与化学特性； ●学会肉眼鉴定主要造岩矿物的方法： ●按表格要求完成造岩矿物鉴定报告
实验1-1. 主要造岩矿物的认识 实习目的与要求 岩石是矿物的天然集合体，认识造岩矿物的目的在于认识 作为工程建筑物地基中常见的各种岩石，并为分析这些岩 石的工程性质打下基础，本次实验要求如下。 通过对造岩矿物标本的观察，认识矿物的 主要物理与化学特性； 学会肉眼鉴定主要造岩矿物的方法； 按表格要求完成造岩矿物鉴定报告
●矿物：由地质作用形成的具有一定物理 性质和化学成分的自然元素或化合物，是组 成岩石的基本单位。 >硬矿物：石英、长石、角闪石、辉石、黄铁 矿(FeS,) >软矿物：方解石(CaCO3)、黑云母、白云石、 石膏(CaSO)、高岭土、绿泥石
矿 物 ：由地质作用形成的具有一定物理 性质和化学成分的自然元素或化合物，是组 成岩石的基本单位。 硬矿物：石英、长石、角闪石、辉石、黄铁 矿（FeS 2 ） 软矿物：方解石(CaCO 3 )、黑云母、白云石、 石膏(CaSO 4 )、高岭土、绿泥石

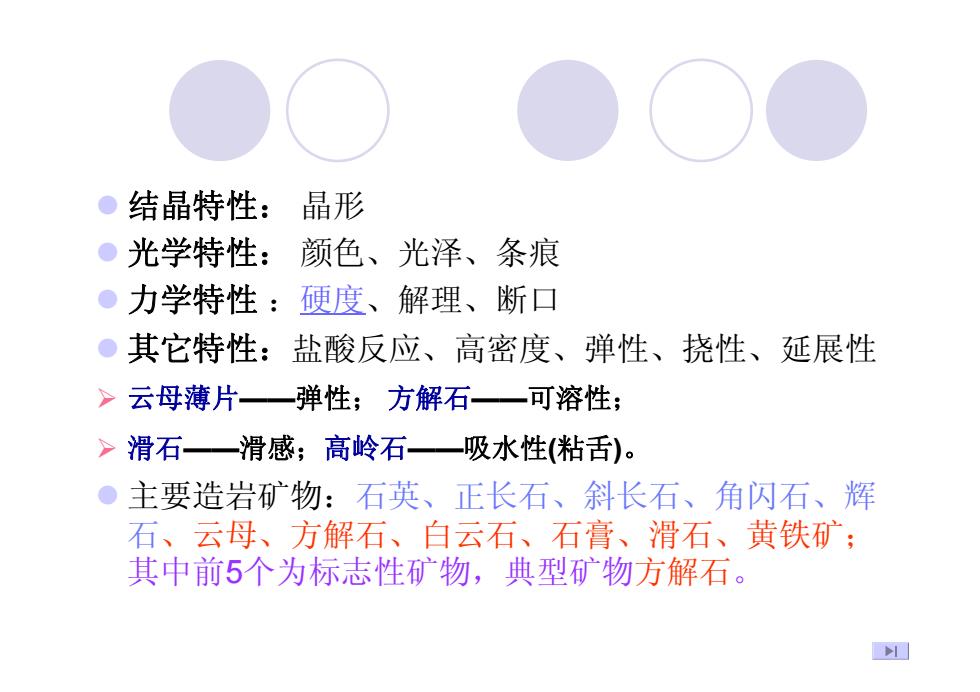

●结晶特性：晶形 ●光学特性： 颜色、光泽、条痕 ●力学特性：硬度、解理、断口 ●其它特性：盐酸反应、高密度、弹性、挠性、延展性 >云母薄片—一弹性；方解石一可溶性； >滑石一滑感；高岭石一吸水性（粘舌）。 ●主要造岩矿物：石英、正长石、斜长石、角闪石、辉 石、云母、方解石、白云石、石膏、滑石、黄铁矿： 其中前5个为标志性矿物，典型矿物方解石
结晶特性： 晶形 光学特性： 颜色、光泽、条痕 力学特性 ：硬度、解理、断口 其它特性：盐酸反应、高密度、弹性、挠性、延展性 云母薄片——弹性； 方解石——可溶性； 滑石——滑感；高岭石——吸水性(粘舌)。 主要造岩矿物：石英、正长石、斜长石、角闪石、辉 石、云母、方解石、白云石、石膏、滑石、黄铁矿； 其中前5个为标志性矿物，典型矿物方解石
矿物的硬度：是矿物抵抗外力刻划的能力。 野外工作中我们常用指甲和小刀来判断矿物的硬度，并将其分为三 级：软矿物（指甲能刻划）；中等硬度矿物（硬度介于指甲与小刀之 间)；硬矿物（小刀不能刻划）。 矿物学中常用摩氏硬度计来测量矿物的硬度，并将矿物的硬度分为 十级，分别用十种硬度不同的矿物代表，相对硬度。 级别 2 3 4 5 6 7 8 9 10 矿物滑石石膏方解石萤石磷灰石 长石石英 黄玉刚玉金刚石 鉴别指甲刻划 小刀可刻划 刀刻不动 可刻划玻璃 石材工业采用仪器硬度计进行岩石硬度的动态测定，给出绝对硬 度，常用肖氏硬度表示，如大理岩的肖氏硬度一般为35-55
级别 1 2 3 4 5 6 7 8 9 10 矿物 滑石 石膏 方解石 萤石 磷灰石 长石 石英 黄玉 刚玉 金刚石 鉴别 指甲刻划 小刀可刻划 刀刻不动 可刻划玻璃 矿物的硬度：是矿物抵抗外力刻划的能力。 野外工作中我们常用指甲和小刀来判断矿物的硬度，并将其分为三 级：软矿物（指甲能刻划）；中等硬度矿物（硬度介于指甲与小刀之 间）；硬矿物（小刀不能刻划）。 矿物学中常用摩氏硬度计来测量矿物的硬度，并将矿物的硬度分为 十级，分别用十种硬度不同的矿物代表，相对硬度。 石材工业采用仪器硬度计进行岩石硬度的动态测定，给出绝对硬 度，常用肖氏硬度表示，如大理岩的肖氏硬度一般为35-55
矿物鉴定的一般顺序： 先观察晶体形态 ↓ 然后观寨颜色、光泽 确定出 近一步鉴定硬度 矿物的名称 ↓ 最后观察解理、断口 及其它特征（可溶性等）
矿物鉴定的一般顺序： 先观察晶体形态 ↓ 然后观察颜色、光泽 ↓ 近一步鉴定硬度 ↓ 最后观察解理、断口 及其它特征 (可溶性等 ) 确定出 矿物的名称

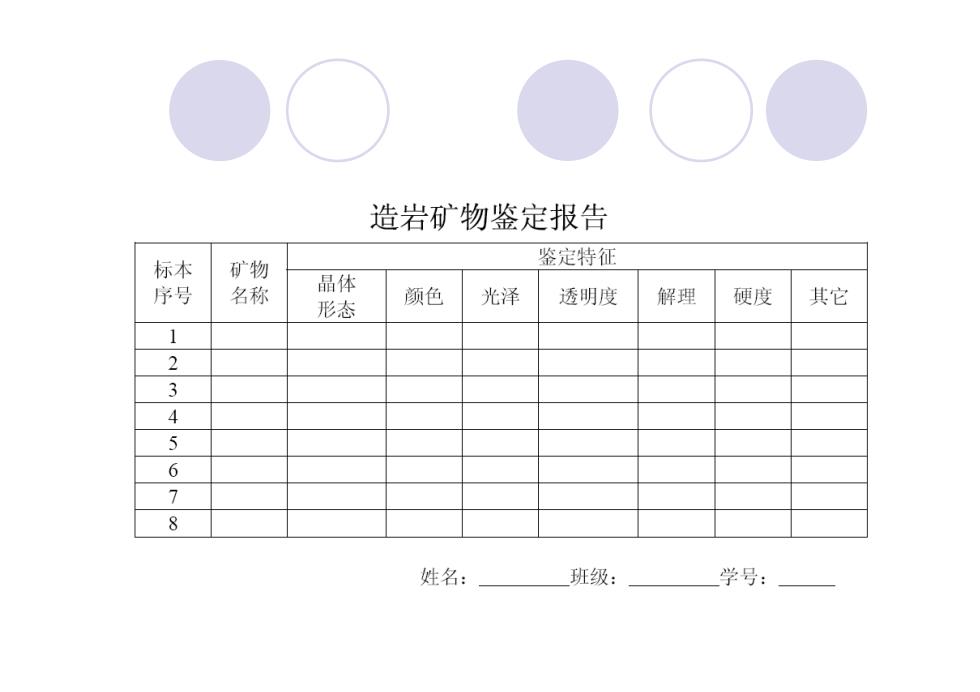

造岩矿物鉴定报告 标本 矿物 鉴定特征 序号 名称 晶体 形态 颜色 光泽 透明度 解理 硬度 其它 1 2 3 4 5 6 7 8 姓名： 班级： 学号：
●对比分析下列各组造岩矿物，指出它们间 的异同点： ●正长石-斜长石-石英； ●角闪石-辉石-黑云母： ●方解石-白云石-石膏
对比分析下列各组造岩矿物，指出它们间 的异同点： 正长石-斜长石-石英； 角闪石-辉石-黑云母； 方解石-白云石-石膏
