理 《道路建筑材料》教学实验 沥青三大指标试验 大连理工大学土木水利实验教学中心
《道路建筑材料》教学实验 沥青三大指标试验 大连理工大学土木水利实验教学中心

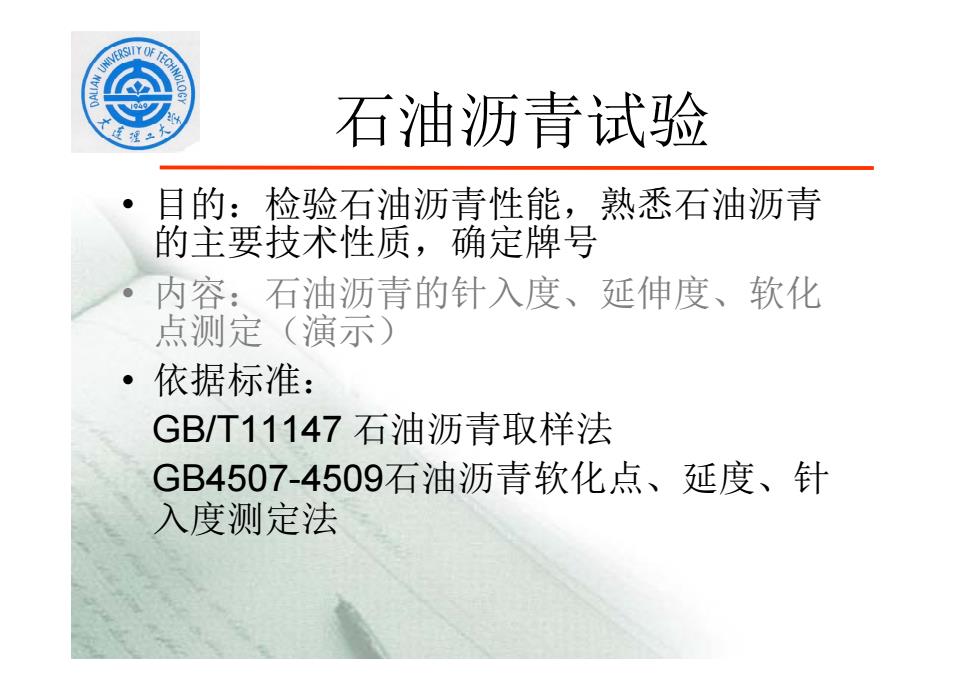

石油沥青试验 目的：检验石油沥青性能，熟悉石油沥青 的主要技术性质，确定牌号 内容：石油沥青的针入度、延伸度、软化 点测定（演示） ·依据标准： GBT11147石油沥青取样法 GB4507-4509石油沥青软化点、延度、针 入度测定法
石油沥青试验 • 目的 ：检验石油沥青性能 ，熟悉石油沥青 的主要技术性质，确定牌号 • 内容：石油沥青的针入度、延伸度、软化 点测定 （演示 ） • 依据标准： GB/T11147 石油沥青取样法 GB4507-4509石油沥青软化点、延度、针 入度测定法

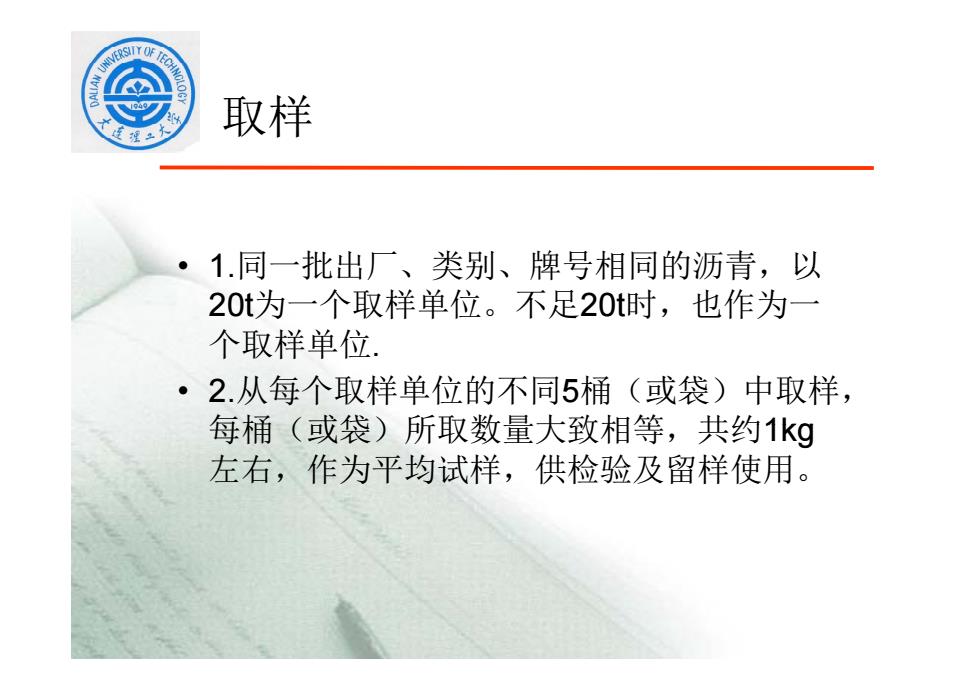

取样 1.同一批出厂、类别、牌号相同的沥青，以 20t为一个取样单位。不足20t时，也作为一 个取样单位. ·2.从每个取样单位的不同5桶（或袋）中取样， 每桶（或袋）所取数量大致相等，共约1kg 左右，作为平均试样，供检验及留样使用
取样 • 1.同 批出厂 一 、类别、牌号相同的沥青 牌号相同的沥青，以 20t为一个取样单位。不足20t时，也作为一 个取样单位. • 2.从每个取样单位的不同5桶（或袋）中取样， 每桶（或袋）所取数量大致相等 所取数量大致相等，共约1kg 左右，作为平均试样，供检验及留样使用
试件制备 模子摆好，内涂甘油滑石粉 将取来的样品，放在锅内加热 至熔化，仔细搅拌，除去气泡
试件制备 模子摆好，内涂甘油滑石粉 将取来的样品，放在锅内加热 至熔化，仔细搅拌，除去气泡

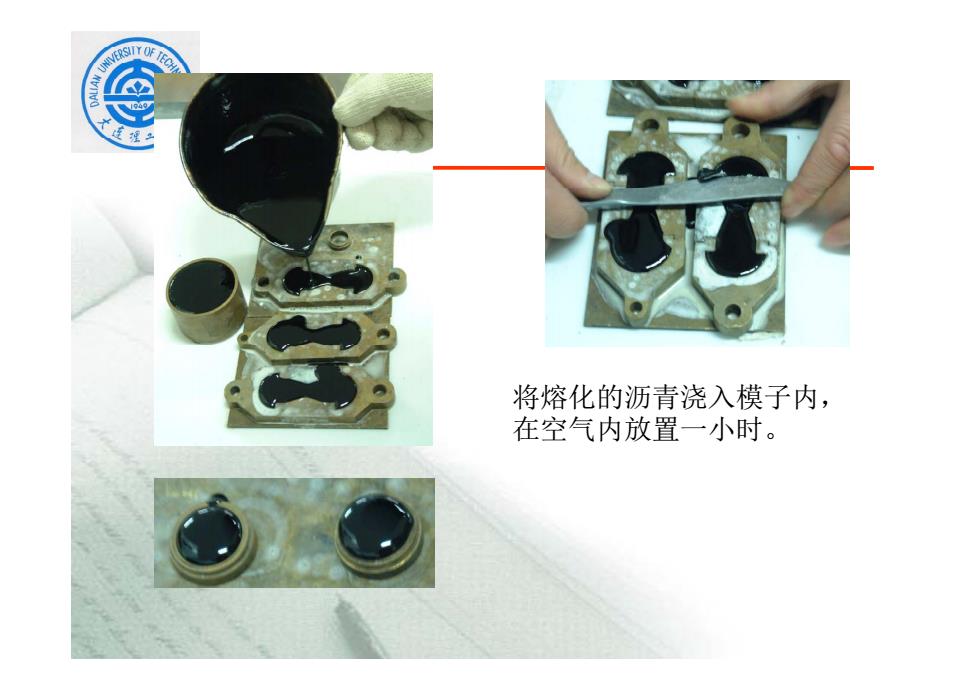

理 将熔化的沥青浇入模子内， 在空气内放置一小时
将熔化的沥青浇入模子内， 在空气内放置 小时 在空气内放置 一小时
理 试样放在温度为25±0.5℃的恒 温水浴中，恒温一小时，试样上 面水层高层大约25mm
试样放在温度为25 ± 0.5℃的恒 温水浴中 ，恒温 小时 一 ，试样上 面水层高层大约25mm
石油沥青针入度试验（演示） 主要仪器 针入度仪 水浴皿 温度计 实验条件 25℃
石油沥青针入度试验 （演示 ） • 主要仪器 针入度仪 水浴皿 温度计 实验条件 25 ℃

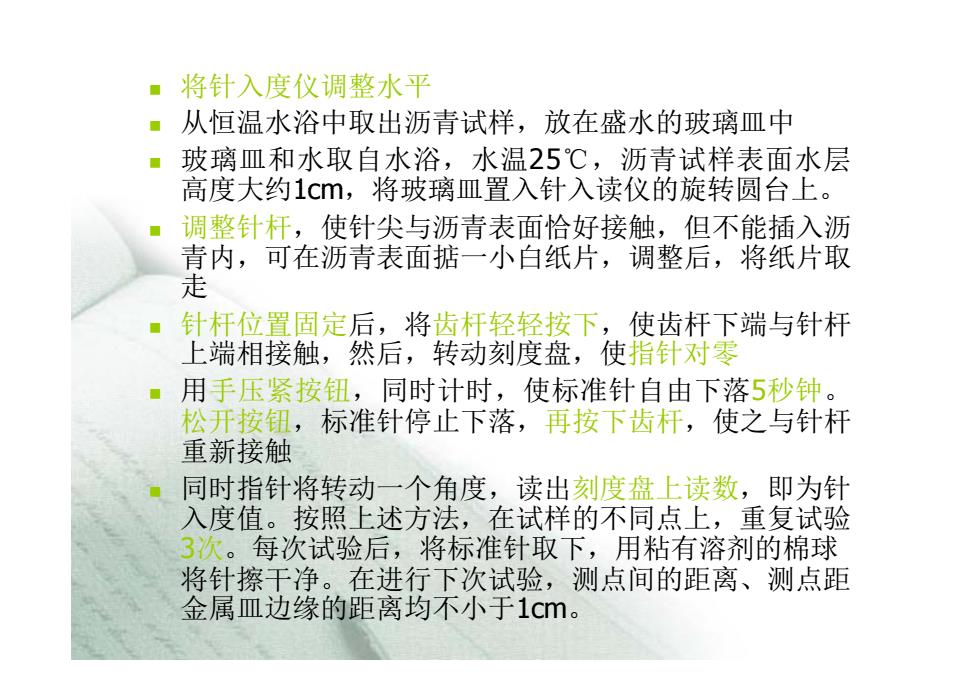

·将针入度仪调整水平 。从恒温水浴中取出沥青试样，放在盛水的玻璃皿中 ■玻璃皿和水取自水浴，水温25℃，沥青试样表面水层 高度大约1cm,将玻璃皿置入针入读仪的旋转圆台上。 ■调整针杆，使针尖与沥青表面恰好接触，但不能插入沥 青内，可在沥青表面掂一小白纸片，调整后，将纸片取 走 针杆位置固定后，将齿杆轻轻按下，使齿杆下端与针杆 上端相接触，然后，转动刻度盘，使指针对零 ·用手压紧按钮，同时计时，使标准针自由下落5秒钟。 松开按钮，标准针停止下落，再按下齿杆，使之与针杆 重新接触 同时指针将转动一个角度，读出刻度盘上读数，即为针 入度值。按照上述方法，在试样的不同点上，重复试验 3次。每次试验后，将标准针取下，用粘有溶剂的棉球 将针擦干净。在进行下次试验，测点间的距离、测点距 金属皿边缘的距离均不小于1cm
将针入度仪调整水平 从恒 水浴中取出 青试样 从恒 温水浴中取出 沥青试样，放在盛水的玻璃 中 放在盛水的玻璃 皿 中 玻璃皿和水取自水浴，水温25℃，沥青试样表面水层 高度大约 1cm，将玻璃皿置入针入读仪的旋转圆台上 。 调整针杆，使针尖与沥青表面恰好接触，但不能插入沥 青内，可在沥青表面掂 可在沥青表面掂 小白纸片 一 ，调整后，将纸片取 走 针杆位置固定后，将齿杆轻轻按下，使齿杆下端与针杆 上端相接触，然后，转动刻度盘，使指针对零 用手压紧按钮，同时计时，使标准针自由下落 5秒钟 。 松开按钮，标准针停止下落，再按下齿杆，使之与针杆 重新接触 同时指针将转动一个角度，读出刻度盘上读数，即为针 入度值。按照上述方法，在试样的不同点上，重复试验 3 次。每次试验后，将标准针取下，用粘有溶剂的棉球 将针擦干净 。在进行下次试验，测点间的距离 、测点距 金属皿边缘的距离均不小于1cm
然 9 00 沥青外人度仪 0.1mm 天津建筑仅
针入度试验结果处理 理红 以三次测值中的算术平均值作为试验的结果，单位： 1/10mm 三次测值中，最大与最小值之差不应超过下列数值 针入度小于25时，容许差值为2 针入度小于75时，容许差值为3 针入度小于150时，容许差值为5 针入度小于200时，容许差值为10 若超过容许差值，须重做试验
针入度试验结果处理 • 以三次测值中的算术平均值作为试验的结果，单位： 1 /10mm • 三次测值中，最大与最小值之差不应超过下列数值 针入度小于25时，容许差值为 2 针入度小于75 时 ，容许差值为 3 针入度小于150时，容许差值为 5 针入度小于200 时 ，容许差值为10 若超过容许差值，须重做试验
