建筑环境学 自主研究实验
建筑环境学 自主研究实验
主要内容 ,基本环境参数测试方法 自主选题实验研究 2
主要内容 2 基本环境参数测试方法 自主选题实验研究
基本环境参数测试方法 )实验目的 √了解建筑热湿环境、建筑空气环境、建筑光环境及建 筑声环境的基本环境参数及其测试方法; √掌握基本环境参数测试仪器的测试基本原理、依据的 国际或国内相关标准。 ,基本环境测试参数 建筑热湿环境:温度、相对湿度、黑球温度、房间气流速度 建筑空气环境:化学污染物(甲醛、TVOC、氨气、苯、CO2、CO) 、物理污染物(放射性氨、可吸入颗粒物)、生物污染物(微生物) √建筑光环烧:照度 √建筑声环境:声压级 3
3 基本环境参数测试方法 实验目的 ✓了解建筑热湿环境、建筑空气环境、建筑光环境及建 筑声环境的基本环境参数及其测试方法; ✓掌握基本环境参数测试仪器的测试基本原理、依据的 国际或国内相关标准。 基本环境测试参数 ✓ 建筑热湿环境:温度、相对湿度、黑球温度、房间气流速度 ✓ 建筑空气环境:化学污染物(甲醛、TVOC、氨气、苯、CO2、CO) 、物理污染物(放射性氡、可吸入颗粒物)、生物污染物(微生物) ✓ 建筑光环境:照度 ✓ 建筑声环境:声压级
建筑热湿环境 评价标准 ISO7726:Ergonomics of the thermal environment- instruments for measuring physical quantities. ASHRAE ANSI/ASHRAE STANDARD 55-92 Thermal Environmental Conditions for Human Occupancy
建筑热湿环境 评价标准 ✓ ISO7726:Ergonomics of the thermal environmentinstruments for measuring physical quantities. ✓ ASHRAE ANSI/ASHRAE STANDARD 55-92 Thermal Environmental Conditions for Human Occupancy 4
建筑热湿环境 空气温度测量 室内空气温度测量 室温通常是将温度计置于离地面lm至|.5m之问高度位置进行测量 。这主要考虑到人的活动区为离地面2之内的范围内,所以测点位置 主要设在大约为平均室温的高度位置。IS○7726推荐的测点高度分别为 距地面0.Im、0.6m、1.Im和1.7m。如果测试房问建筑面积较大,则水 平面上也要选择代表性测点以平均室温;当测点靠近外窗或有辐射热 源处时,应对温度探头做一个防辐射影响材料(如锡箔纸)做成的罩 以减低辐射造成的测量误差。 室外空气温度测量 测量室外空气温度应将温度计探头设置于距地面l.5高、背阴处。 5
室内空气温度测量 室温通常是将温度计置于离地面1m至1.5m之间高度位置进行测量 。这主要考虑到人的活动区为离地面2m之内的范围内,所以测点位置 主要设在大约为平均室温的高度位置。ISO7726推荐的测点高度分别为 距地面0.1m、0.6m、1.1m和1.7m。如果测试房间建筑面积较大,则水 平面上也要选择代表性测点以平均室温;当测点靠近外窗或有辐射热 源处时,应对温度探头做一个防辐射影响材料(如锡箔纸)做成的罩 以减低辐射造成的测量误差。 室外空气温度测量 测量室外空气温度应将温度计探头设置于距地面1.5m高、背阴处。 5 建筑热湿环境——空气温度测量
建筑热湿环境一房问相对湿度测量 ,由于通常无散湿源的房间内相对湿度变化不大,所以 房间相对湿度测量在房间中央设置一个数字式温湿度 计即可。 6
由于通常无散湿源的房间内相对湿度变化不大,所以 房间相对湿度测量在房间中央设置一个数字式温湿度 计即可。 6 建筑热湿环境——房间相对湿度测量
建筑热湿环境— 黑球温度测量 为了测量房间的平均辐射温度,可以通过测量黑球温度,然后根据公 式(1)计算求得。 tr =tg +2.37vv(tg -ta) (I) 式中:t,—平均辐射温度,℃; tg一黑球温度,℃; t。—空气温度,℃; v—风速,m/s。 >黑球温度是利用黑球温度计测得。黑球温度计是由直径I50mm的涂黑 薄壁铜球内装有温度计组成,温度计的感温包位于铜球的中心。使用 时将黑球温度计悬挂在测点处,使其与周围环境达到热平衡,此时测 得的温度为黑球温度
为了测量房间的平均辐射温度,可以通过测量黑球温度,然后根据公 式(1)计算求得。 (1) 式中: ——平均辐射温度,℃; t g——黑球温度,℃; ta——空气温度,℃; v ——风速,m/s。 黑球温度是利用黑球温度计测得。黑球温度计是由直径150mm的涂黑 薄壁铜球内装有温度计组成,温度计的感温包位于铜球的中心。使用 时将黑球温度计悬挂在测点处,使其与周围环境达到热平衡,此时测 得的温度为黑球温度。 7 建筑热湿环境——黑球温度测量 2.37 ( ) g g a tr = t + v t −t t r
建筑热湿环境一房问的气流速度测量 通常将变动的室内气流用作环境要素之一进行评价时 ,采用某一定时间内的测定值进行时间平均的平均风 速。求室内平均风速时,一般需要丨分钟至3分钟左右 的测定时间。 >8
通常将变动的室内气流用作环境要素之一进行评价时 ,采用某一定时间内的测定值进行时间平均的平均风 速。求室内平均风速时,一般需要1分钟至3分钟左右 的测定时间。 8 建筑热湿环境——房间的气流速度测量

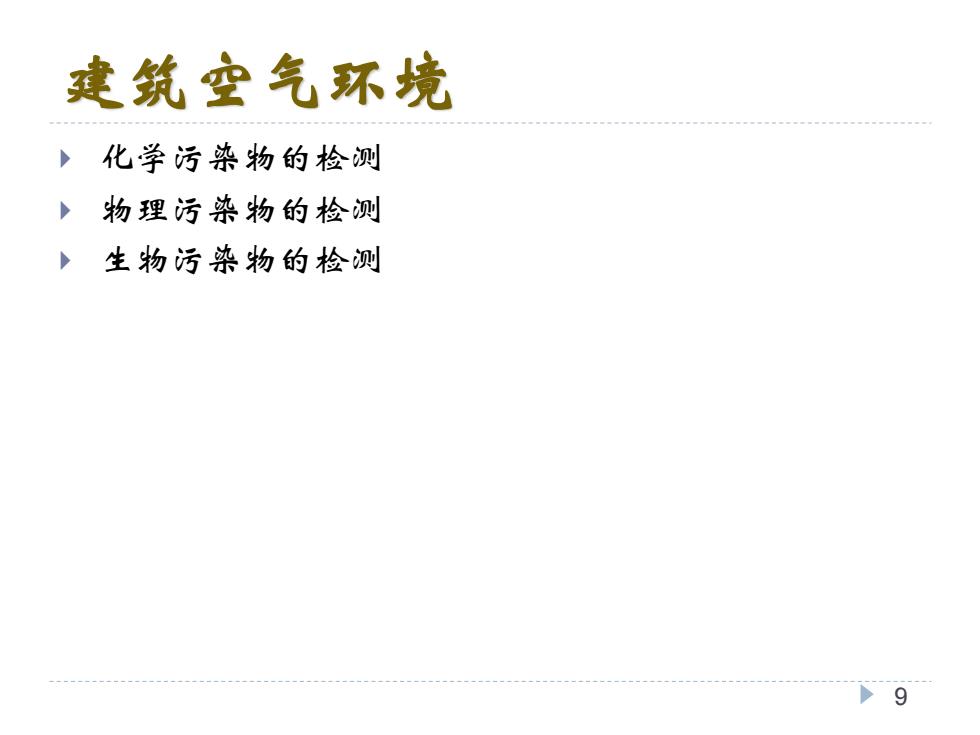

建筑空气环境 化学污染物的检测 物理污染物的检测 ,生物污染物的检测 9
化学污染物的检测 物理污染物的检测 生物污染物的检测 9 建筑空气环境

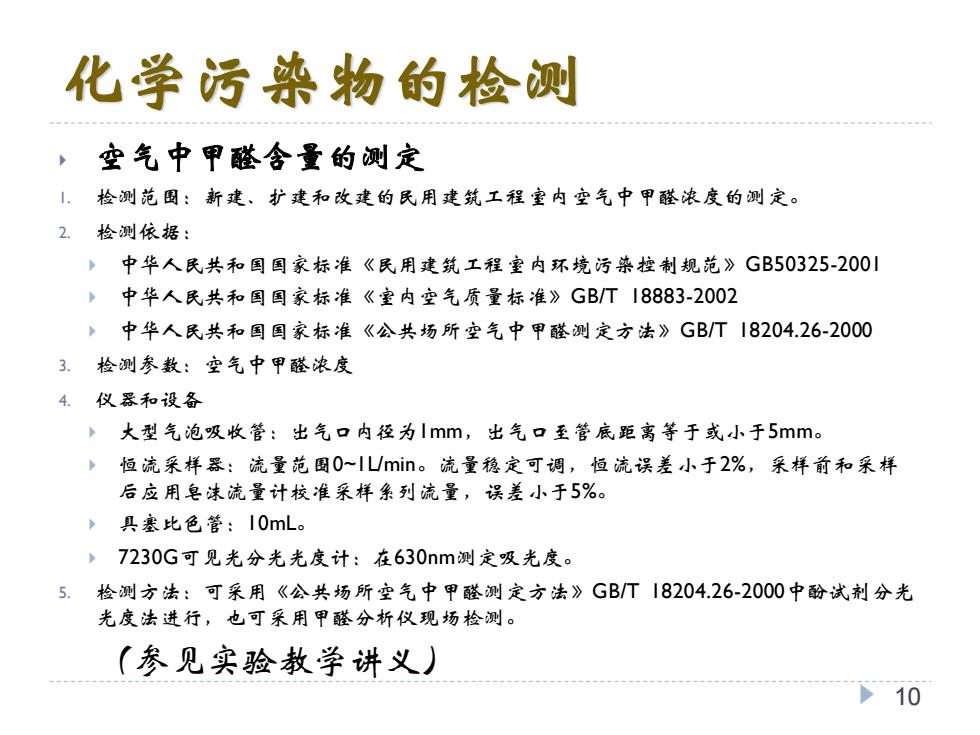

化学污染物的检测 ,空气中甲醛含量的测定 1.检测范围:新建、扩建和改建的民用建筑工程室内空气中甲醛浓度的测定。 2.检测依据: 中华人民共和国国家标准《民用建筑工程室内环境污染控制规范》GB50325-2001 中华人民共和国国家标准《蜜内空气质量标准》GBT18883-2002 ,中华人民共和国国家标准《公共场所空气中甲醛测定方法》GB/T18204.26-2000 3.检测参数:空气中甲醛浓度 4.仪器和设备 》大型气泡吸收管:出气口内径为lmm,出气口至管底距离等于或小于5mm。 》恒流采样器:流量范围0-min。流量稳定可调,恒流误差小于2%,采样前和采样 后应用皂沫流量计校准采样集列流量,误差小于5%。 ◆具塞比色管:I0mL。 ,7230G可见光分光光度计:在630nm测定吸光度。 5.检测方法:可系用《公共场所空气中甲醛测定方法》GB/T18204.26-2000中酚试剂分光 光度法进行,也可采用甲醛分析仪现场检测。 (参见实验教学讲义) 10
化学污染物的检测 空气中甲醛含量的测定 1. 检测范围:新建、扩建和改建的民用建筑工程室内空气中甲醛浓度的测定。 2. 检测依据: 中华人民共和国国家标准《民用建筑工程室内环境污染控制规范》GB50325-2001 中华人民共和国国家标准《室内空气质量标准》GB/T 18883-2002 中华人民共和国国家标准《公共场所空气中甲醛测定方法》GB/T 18204.26-2000 3. 检测参数:空气中甲醛浓度 4. 仪器和设备 大型气泡吸收管:出气口内径为1mm,出气口至管底距离等于或小于5mm。 恒流采样器:流量范围0~1L/min。流量稳定可调,恒流误差小于2%,采样前和采样 后应用皂沫流量计校准采样系列流量,误差小于5%。 具塞比色管:10mL。 7230G可见光分光光度计:在630nm测定吸光度。 5. 检测方法:可采用《公共场所空气中甲醛测定方法》GB/T 18204.26-2000中酚试剂分光 光度法进行,也可采用甲醛分析仪现场检测。 (参见实验教学讲义) 10
