第二章 砂石材料 学习要点： 1.掌握砂石材料的主要技术性能及其 评价方法与评价指标 2.掌握集料的级配概念和级配理论 3.掌握矿质混合料的配合比设计方法 第二章砂石材料
第二章 砂石材料 学习要点： 1.掌握砂石材料的主要技术性能及其 评价方法 与 评价指标 2.掌握集料的级配概念和级配理论 3.掌握矿质混合料的配合比设计方法 第二章 砂石材料

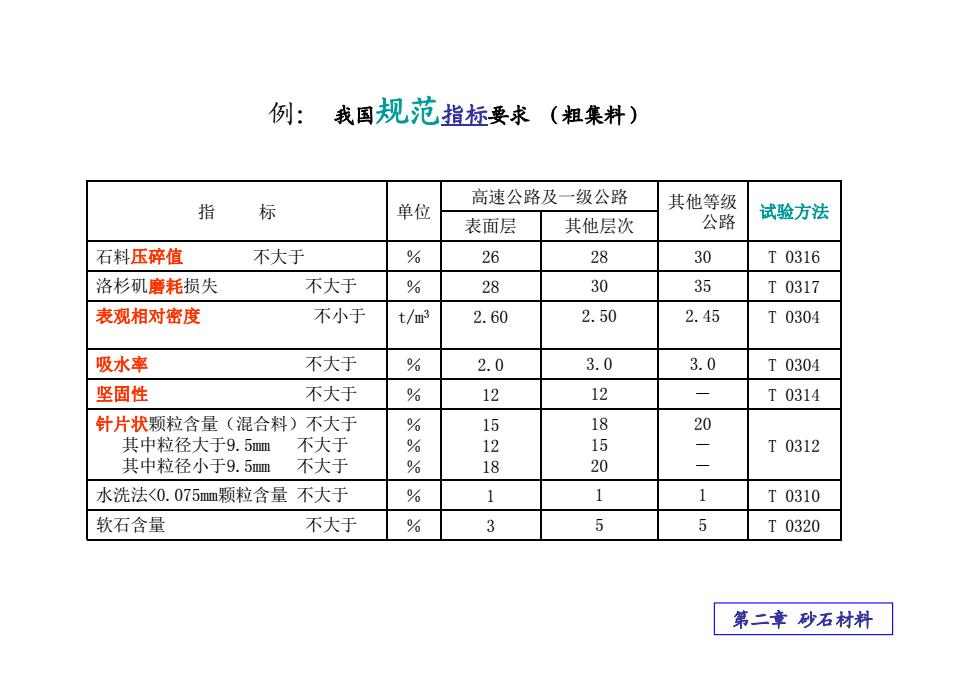

例：我国规范指标要求（粗集料） 高速公路及一级公路 指 标 单位 其他等级 公路 试验方法 表面层 其他层次 石料压碎值 不大于 % 26 28 30 T0316 洛杉矶磨耗损失 不大于 % 28 30 35 T0317 表观相对密度 不小于 t/m3 2.60 2.50 2.45 T0304 吸水率 不大于 % 2.0 3.0 3.0 T0304 坚固性 不大于 % 12 12 T0314 针片状颗粒含量（混合料）不大于 % 15 18 20 其中粒径大于9.5mm 不大于 12 15 T0312 其中粒径小于9.5mm 不大于 % 18 20 - 水洗法<0.075mm颗粒含量不大于 % 1 1 T0310 软石含量 不大于 % 5 5 T0320 第二章砂石材料
例： 我国规范指标要求 （粗集料） 高速公路 级公路 指 标 单位 高速公路及一级公路 其他等级公路 试验方法 表面层 其他层次 石料压碎值 不大于 ％ 26 28 30 T 0316 洛杉矶磨耗损失 不大于 ％ 28 30 35 T 0317 表观相对密度 不小于 t/m3 2.60 2.50 2.45 T 0304 吸水率 不大于 ％ 2.0 3.0 3.0 T 0304 坚固性 不大于 ％ 12 12 － T 0314 针片状颗粒含量（混合料）不大于 ％ 15 18 20 其中粒径大于9.5mm 不大于 其中粒径小于9.5mm 不大于 ％ ％ ％ 15 12 18 18 15 20 20 － － T 0312 水洗法<0.075mm颗粒含量 不大于 ％ 1 1 1 T 0310 软石含量 不大于 ％ 3 5 5 T 0320 第二章 砂石材料
第二章 砂石材料 砂石材料一石料与集料 石料与集料的区别？ §2-1砂石材料技术性质 §2-2常用石料及其技术标准 §2-3矿质混合料的组成设计 第二章砂石材料
第 章二 砂石材料 砂石材料——石料与集料 §2-1 砂石材料技术性质 石料与集料的区别? §2-1 砂石材料技术性质 §2-2 常用石料及其技术标准 常用石料及其技术标准 §2-3 矿质混合料的组成设计 矿质混合料的组成设计 第二章 砂石材料

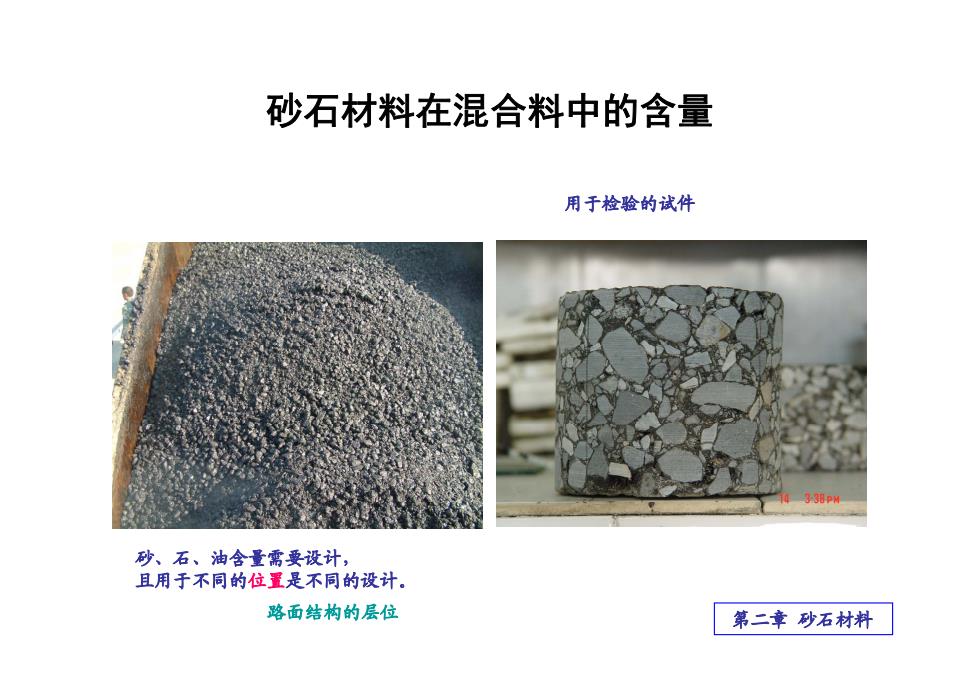

砂石材料在混合料中的含量 用于检验的试件 砂、石、油含量需要设计， 且用于不同的位置是不同的设计。 路面结构的层位 第二章砂石材料
砂石材料在混合料中的含量 用于检验的试件 砂、石、油含量需要设计， 且用于不同的位置是不同的设计。 路面结构的层位 第二章 砂石材料
砂石材料组成与分类 砂石材料 天然砂砾 人工开采或轧制碎石或石屑 工业矿渣（煤渣等) 第二章砂石材料
砂石材料组成与分类 砂石材料 天然砂砾 人工开采或轧制碎石或石屑 工业矿渣（煤渣等） 第二章 砂石材料
石料的物理力学性质 道路常用的石料 玄武岩 花岗岩 取决于： 石灰岩 矿物成分是“工程地质”研究的内容 天然岩石的矿物成分 这些矿物在岩石中的结构与构造 决定了 沥青混合料的技术性能 目前“高速公路”90%用沥青混合料 第二章砂石材料
石料的物理力学性质 道路常用的石料 玄武岩 花岗岩 取决于： 矿物成分是“工程地质”研究的内容 石灰岩 天然岩石的矿物成分 这些矿物在岩石中的结构与构造 决定了 沥青混合料的技术性能 目前“高速公路”90%用沥青混合料 第二章 砂石材料
§2-1砂石材料技术性质 一、石料的技术性质 二、集料的技术性质 §2-1砂石材料技术性质
§2-1 砂石材料技术性质 砂石材料技术性质 一 、石料的技术性质 二、集料的技术性质 §2-1 砂石材料技术性质
一、石料的技术性质 岩石的技术性质：(p16-23王宝民) *物理性质 1.物理常数 物理常数一一密度 2.吸水性 一一孔隙率 3.软化性 吸水性一一吸水率 4.耐候性（抗冻性、坚固性) 抗冻性 *力学性质 石料的岩石学特性：(p5-8李立寒) 抗压强度 1.造岩矿物 磨耗率 2.岩石的分类 *化学性质 3.常用岩石类型 4.矿物的主要化学组成 石料与沥青粘附性 §2-1砂石材料技术性质
一、石料的技术性质 *物理性质 岩石的技术性质：(p16-23王宝民) 1.物理常数 物理常数－－密度 －－孔隙率 1.物理常数 2.吸水性 3.软化性 4.耐候性（抗冻性、坚固性） 吸水性 - - 吸水率 抗冻性 *力学性质 4.耐候性（抗冻性、坚固性） *力学性质 抗压强度 磨耗率 石料的岩石学特性：(p5-8李立寒) 1.造岩矿物 2.岩石的分类 *化学性质 石料与沥青粘附性 3.常用岩石类型 4.矿物的主要化学组成 §2-1 砂石材料技术性质
火山灰 ·火山灰是火山喷发物之一； 粒径在2臺米以下的碎石和矿物质粒子， 象灰尘；颜色深灰、浅灰、白和黄。 火山灰由于非常细小，可以被风吹扬到离火山喷发区很远的地方，甚 至上子公里以外，并具在喷发结束后经过很长时间才江积下来：一大山 灰经过压实固节后形成火山凝灰岩，如果经过沉积作用，并和泥沙相 结合，厕形成火山作角和沉积作用混合成因的层凝灰岩。 ·在爆发性的火山运动中，固体石块和熔浆被分解成细微的粒子而形成 火山灰。 如何认识火山灰的孔隙结构？ 如何定义孔隙结构类型？ 如何测量孔隙大小？ 当前研究项目
火山灰 • 火山灰是火山喷发物之一；粒径在2毫米以下的碎石和矿物质粒子， 象灰尘；颜色深灰、浅灰、白和黄。 • 火山灰由于非常细小，可以被风吹扬到离火山喷发区很远的地方，甚 至上千公里以外，并且在喷发结束后经过很长时间才沉积下来；火山 灰经过压实固节后形成火山凝灰岩，如果经过沉积作用，并和泥沙相 结合，则形成火山作用和沉积作用混合成因的层凝灰岩。 • 在爆发性的火山运动中，固体石块和熔浆被分解成细微的粒子而形成 火山灰。 如何认识火山灰的孔隙结构？ 如何定义孔隙结构类型？ 如何测量孔隙大小？ 当前研究项目

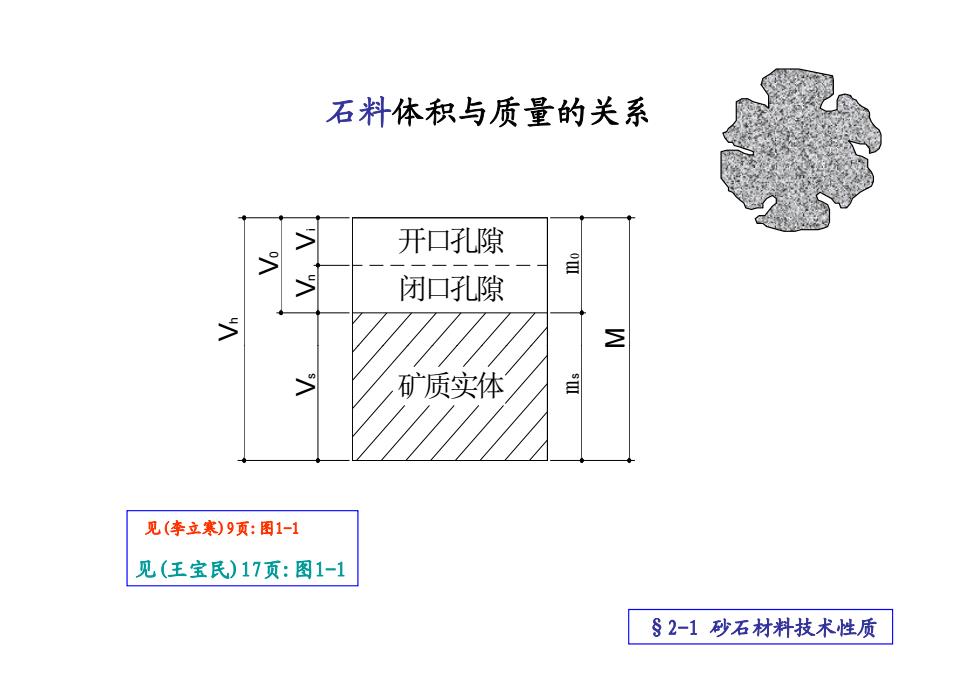

石料体积与质量的关系 开口孔隙 目 闭口孔隙 矿质实体 见（李立寒）9页：图1-1 见（王宝民）17页：图1-1 §2-1砂石材料技术性质
石料体积与质量的关系 V 0 V i 0 m 开口孔隙 h V V n V M m 闭口孔隙 s Vm s 矿质实体 见(李立寒)9页:图1-1 见(王宝民)17页:图1-1 §2-1 砂石材料技术性质
