理一 《建筑材料》教学实验 高性能混凝土及其性能检测 大连理工大学土木水利实验教学中心建材实验室
《建筑材料》教学实验 高性能混凝土 其性能检测 高性能混凝土 及其性能检测 大连理工大学土木水利实验教学中心 建材实验室

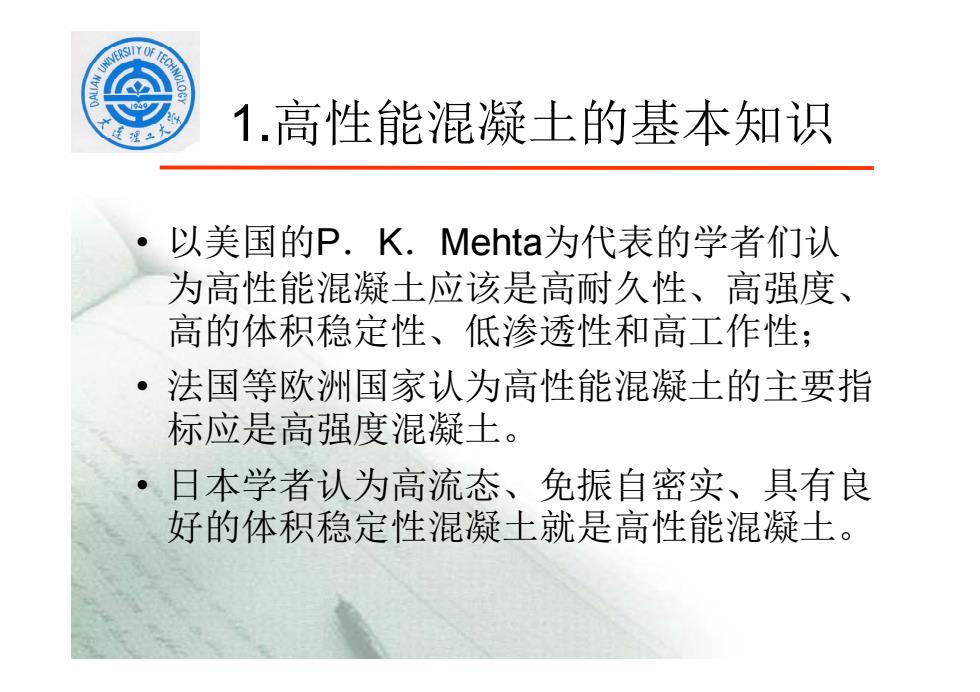

1.高性能混凝土的基本知识 以美国的P.K.Mehta为代表的学者们认 为高性能混凝土应该是高耐久性、高强度、 高的体积稳定性、低渗透性和高工作性； ·法国等欧洲国家认为高性能混凝土的主要指 标应是高强度混凝土。 日本学者认为高流态、免振自密实、具有良 好的体积稳定性混凝士就是高性能混凝土
1.高性能混凝土的基本知识 • 以美国的P．K．Mehta为代表的学者们认 为高性能混凝土应该是高耐久性、高强度、 高的体积稳定性 高的体积稳定性、低渗透性和高 作性 工 ； • 法国等欧洲国家认为高性能混凝土的主要指 标应是高强度混凝土。 • 日本学者认为高流态、免振自密实、具有良 好的体积稳定性混凝土就是高性能混凝土
1.高性能混凝土的基本知识 高性能混凝土(High performance concrete,简称HPC)是一种新型高技术混 凝土，是在大幅度提高常规混凝土性能的 基础上，主要以耐久性作为设计指标，并 采用现代混凝土技术，选用优质原材料， 除水泥、水、集料外，必须掺加足够数量 的活性超细粉料和高效减水剂而制作的混 凝土
1.高性能混凝土的基本知识 • 高性能混凝土（High performance concrete,简称HPC ）是 种新型高技术混 是 一种新型高技术混 凝土，是在大幅度提高常规混凝土性能的 基础上，主要以耐久性作为设计指标，并 采用现代 凝 技术 混 凝 土技术 ，选用优质原材料 ， 除水泥、水、集料外，必须掺加足够数量 的活性超细粉料和高效减水剂而制作的混 凝土

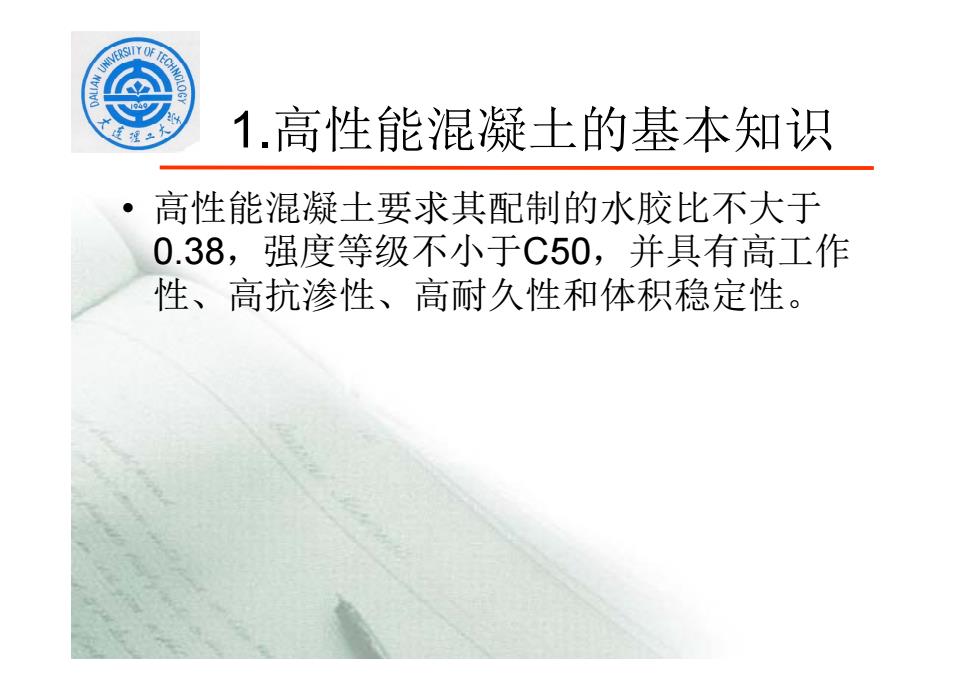

1.高性能混凝土的基本知识 高性能混凝土要求其配制的水胶比不大于 0.38,强度等级不小于C50,并具有高工作 性、高抗渗性、高耐久性和体积稳定性
1.高性能混凝土的基本知识 • 高性能混凝土要求其配制的水胶比不大于 0.38，强度等级不小于C50 ，并具有高 作工 作 性、高抗渗性、高耐久性和体积稳定性

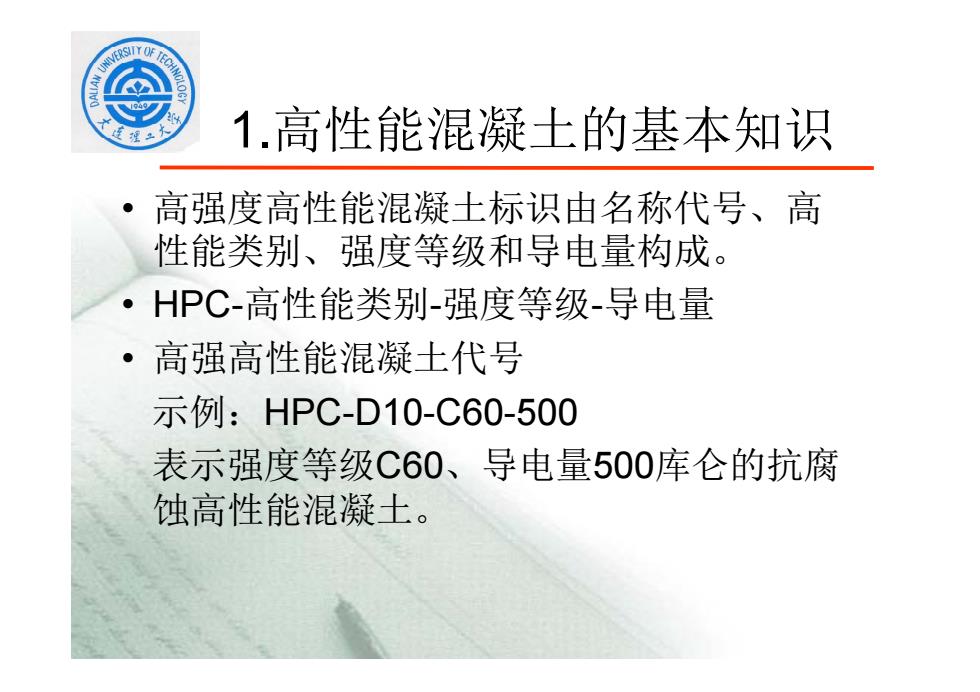

1.高性能混凝土的基本知识 高强度高性能混凝土标识由名称代号、高 性能类别、强度等级和导电量构成。 ·HPC-高性能类别-强度等级-导电量 高强高性能混凝土代号 示例：HPC-D10-C60-500 表示强度等级C60、导电量500库仑的抗腐 蚀高性能混凝土
1.高性能混凝土的基本知识 • 高强度高性能混凝土标识由名称代号、高 性能类别、强度等 构 级和导电量 构成。 • HPC-高性能类别 -强度等级 -导电量 • 高强高性能混凝土代号 示例 ：HPC -D10 -C60 -500 表示强度等级C60、导电量500库仑的抗腐 蚀高性能混凝土
2.高性能混凝土配合比、材料 高性能混凝土的水胶比[水/（水泥+活性超 细粉+膨胀剂)]应控制在0.38~0.25范围内。 混凝土的砂率宜为2834%，当采用泵送 工艺时，宜为34~44%。 水泥用量不宜大于500kgm3,胶凝材料总 量不宜大于600kg/m3。宜采用42.5等级水 泥
2.高性能混凝土配合比、材料 • 高性能混凝土的水胶比 高性能混凝土的水胶比[水/（水泥+活性超 细粉+膨胀剂）]应控制在0.38～0.25范围内。 • 混凝土的砂率宜为28～34%，当采用泵送 工艺时，宜为34～44%。 • 水泥用量不宜大于500㎏/m3，胶凝材料总 量不宜大于600㎏/m3。宜采用42 5. 等级水 泥

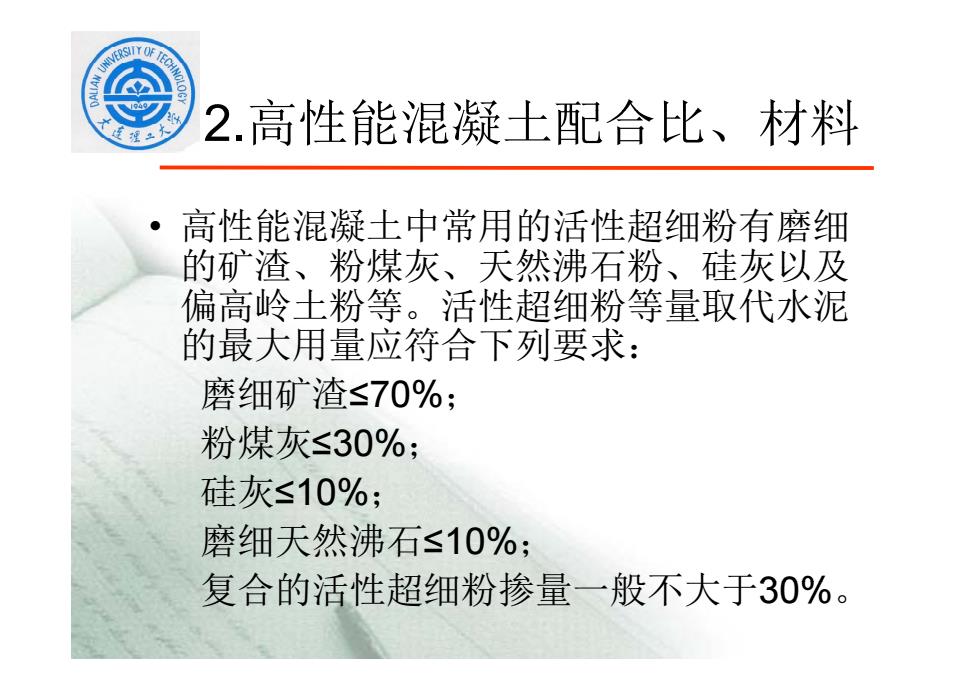

2.高性能混凝土配合比、材料 高性能混凝土中常用的活性超细粉有磨细 的矿渣、粉煤灰、天然沸石粉、硅灰以及 偏高岭土粉等。活性超细粉等量取代水泥 的最大用量应符合下列要求： 磨细矿渣≤70%； 粉煤灰≤30%： 硅灰≤10%； 磨细天然沸石≤10%； 复合的活性超细粉掺量一般不大于30%
2.高性能混凝土配合比、材料 • 高性能混凝土中常用的活性超细粉有磨细 的矿渣、粉煤灰、天然沸石粉、硅灰以及 偏高岭土粉等。活性超细粉等量取代水泥 的最大用量应符合下列要求： 磨细矿渣≤70%； 粉煤灰≤30%； 硅灰≤10%； 磨细天然沸石≤10%； 复合的活性超细粉掺量 般不大于 复合的活性超细粉掺量一般不大于30%
2.高性能混凝土配合比、材料 化学外加剂使用的最高掺量应对混凝土的 其它性能无不利的影响。 用于高强高性能混凝土的高效减水剂应符 合GB8076的要求，且在较低掺量时具有尽 可能高的减水率（大于15%）
2.高性能混凝土配合比、材料 • 化学外加剂使用的最高掺量应对混凝土的 其 无 它性能 不利的影响。 用于高强高性能混凝土的高效减水剂应符 合GB8076的要求，且在较低掺量时具有尽 可能高的减水率（大于15%）

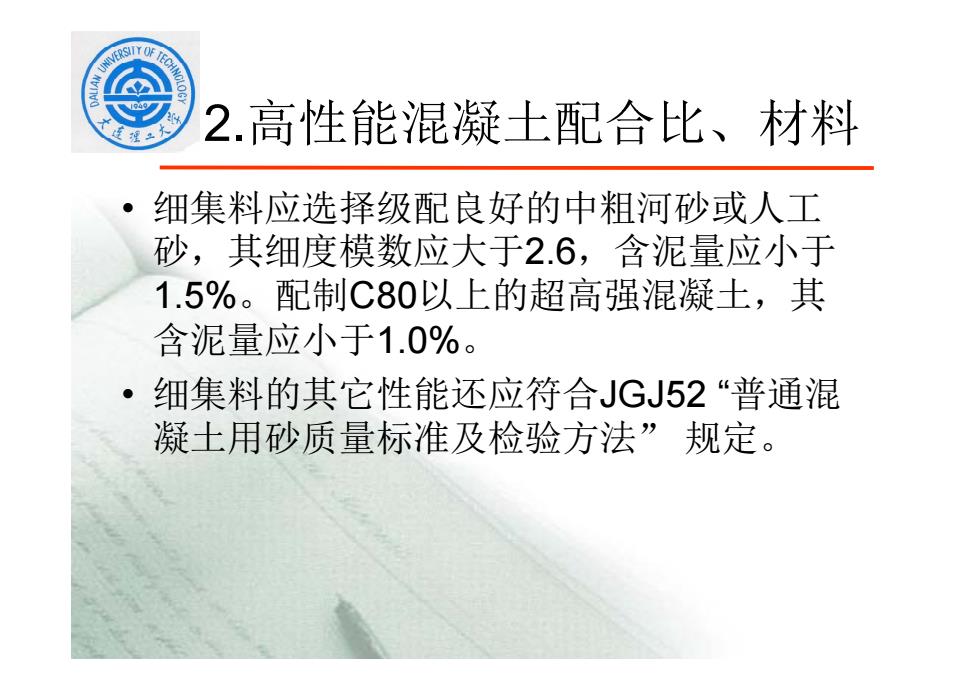

2.高性能混凝土配合比、材料 细集料应选择级配良好的中粗河砂或人工 砂，其细度模数应大于2.6，含泥量应小于 1.5%。配制C80以上的超高强混凝土，其 含泥量应小于1.0%。 细集料的其它性能还应符合JGJ52“普通混 凝土用砂质量标准及检验方法”规定
2.高性能混凝土配合比、材料 • 细集料应选择级配良好的中粗河砂或人工 砂，其 度模数 大 细 应 于2.6，含泥量应小于 1.5%。配制C80以上的超高强混凝土，其 含泥量应小于1 0%. 。 • 细集料的其它性能还应符合JGJ52 “普通混 凝土用砂质量标准及检验方法” 规定

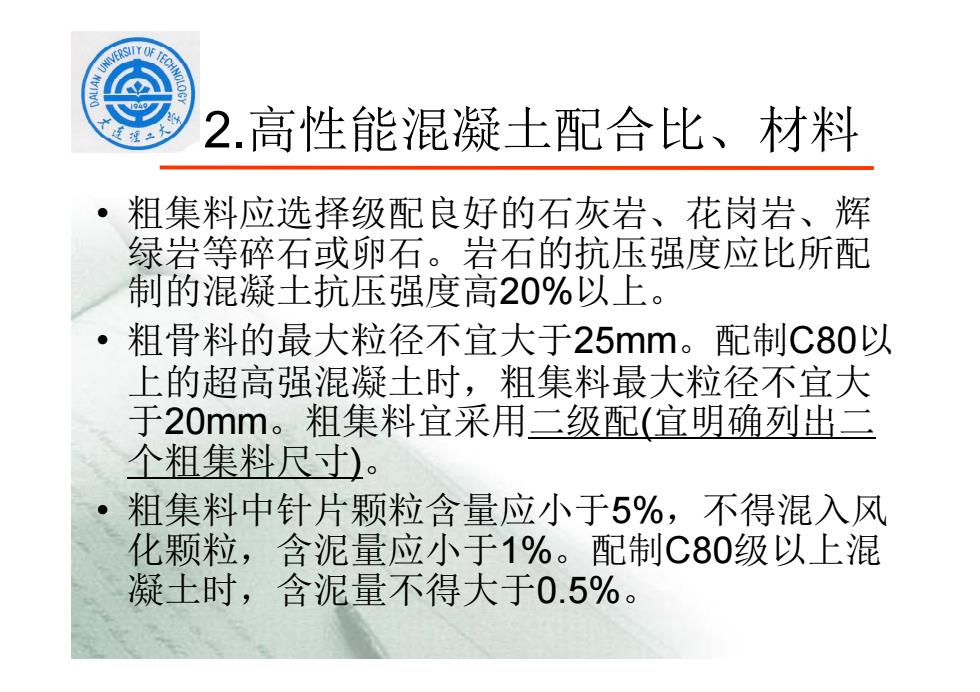

2.高性能混凝土配合比、材料 粗集料应选择级配良好的石灰岩、花岗岩、辉 绿岩等碎石或卵石。岩石的抗压强度应比所配 制的混凝土抗压强度高20%以上。 粗骨料的最大粒径不宜大于25mm。配制C80以 上的超高强混凝土时，粗集料最大粒径不宜大 于20mm。粗集料宜采用二级配（宜明确列出二 个粗集料尺寸)。 粗集料中针片颗粒含量应小于5%，不得混入风 化颗粒，含泥量应小于1%。配制C80级以上混 凝土时，含泥量不得大于0.5%
2.高性能混凝土配合比 、材料 • 粗集料应选择级配良好的石灰岩、花岗岩、辉 绿岩等碎石或卵石 。岩石的抗压强度应 岩石的抗压强度应 所配 比 制的混凝土抗压强度高20%以上。 • 粗骨料的最大粒径不宜大于 粗骨料的最大粒径不宜大于25mm 。配制C80 以 上的超高强混凝土时，粗集料最大粒径不宜大 于20mm 。粗集料宜采用二级配 (宜明确列出二 个粗集料尺寸 ) 。 • 粗集料中针片颗粒含量应小于5% ，不得混入风 化颗粒，含泥量应小于1%。配制C80级以上混 凝土时 ，含泥量不得大于0 5%.
