11.1.1施工测量内容 建筑工程测量是指在建筑工程的勘测设计、施工、竣工 验收、运营管理等阶段所进行的各种测量工作的总称，其 主要任务可概括为： (1)施工控制测量 施工控制测量是根据勘测设计部门提供的测量控制点， 在整个建筑场区内建立统一的施工控制网，作为后续建筑 物定位放样的依据。 (2)施工放样 施工放样是指将设计建筑物的平面位置和高程标定在实 地的测量工作。它为后续的工程施工和设备安装提供方向、 标高、平面位置等各种施工标志，确保按图施工
11.1.1 施工测量内容 建筑工程测量是指在建筑工程的勘测设计、施工、竣工 验收、运营管理等阶段所进行的各种测量工作的总称，其 主要任务可概括为： (1) 施工控制测量 施工控制测量是根据勘测设计部门提供的测量控制点， 在整个建筑场区内建立统一的施工控制网，作为后续建筑 物定位放样的依据。 (2) 施工放样 施工放样是指将设计建筑物的平面位置和高程标定在实 地的测量工作。它为后续的工程施工和设备安装提供方向、 标高、平面位置等各种施工标志，确保按图施工
11.1.1施工测量内容 (3)竣工测量 在各项、各分项、各分部工程施工后，进行竣工验收测 量，检查施工是否符合设计要求，以便进行纠正和修改。 (4)变形测量 对一些大型的重要建筑物进行沉降、倾斜等变形测量， 以确保它们在施工和使用期间的安全。 此外，在施工期间尤其是基坑开挖期间，还需要测绘大 比例尺方格地形图，为工程的土方估算、景观设计等提供 必要的图纸资料
(3) 竣工测量 在各项、各分项、各分部工程施工后，进行竣工验收测 量，检查施工是否符合设计要求，以便进行纠正和修改。 (4) 变形测量 对一些大型的重要建筑物进行沉降、倾斜等变形测量， 以确保它们在施工和使用期间的安全。 此外，在施工期间尤其是基坑开挖期间，还需要测绘大 比例尺方格地形图，为工程的土方估算、景观设计等提供 必要的图纸资料。 11.1.1 施工测量内容

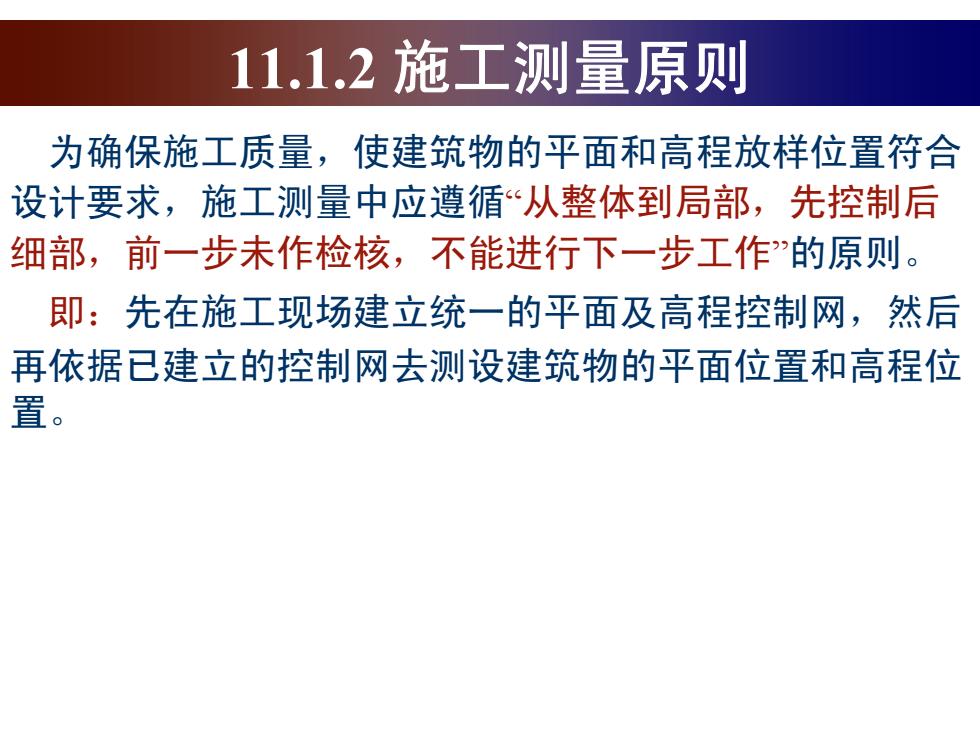

11.1.2施工测量原则 为确保施工质量，使建筑物的平面和高程放样位置符合 设计要求，施工测量中应遵循“从整体到局部，先控制后 细部，前一步未作检核，不能进行下一步工作”的原则。 即：先在施工现场建立统一的平面及高程控制网，然后 再依据已建立的控制网去测设建筑物的平面位置和高程位 置
11.1.2 施工测量原则 为确保施工质量，使建筑物的平面和高程放样位置符合 设计要求，施工测量中应遵循“从整体到局部，先控制后 细部，前一步未作检核，不能进行下一步工作”的原则。 即：先在施工现场建立统一的平面及高程控制网，然后 再依据已建立的控制网去测设建筑物的平面位置和高程位 置

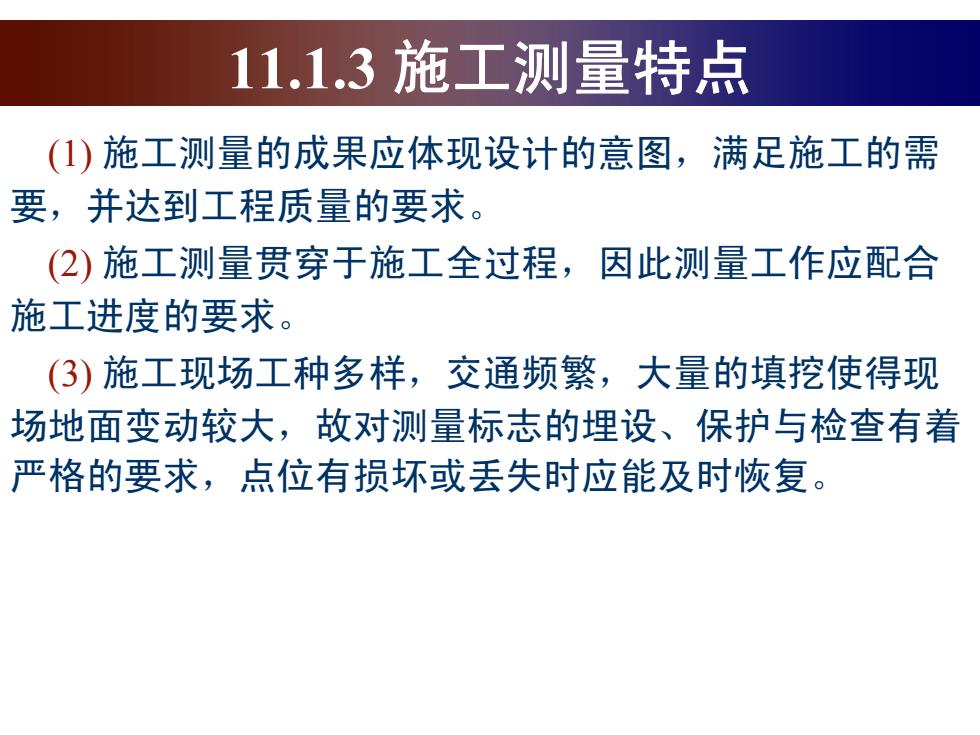

11.1.3施工测量特点 ()施工测量的成果应体现设计的意图，满足施工的需 要，并达到工程质量的要求。 (2)施工测量贯穿于施工全过程，因此测量工作应配合 施工进度的要求。 (3)施工现场工种多样，交通频繁，大量的填挖使得现 场地面变动较大，故对测量标志的埋设、保护与检查有着 严格的要求，点位有损坏或丢失时应能及时恢复
11.1.3 施工测量特点 (1) 施工测量的成果应体现设计的意图，满足施工的需 要，并达到工程质量的要求。 (2) 施工测量贯穿于施工全过程，因此测量工作应配合 施工进度的要求。 (3) 施工现场工种多样，交通频繁，大量的填挖使得现 场地面变动较大，故对测量标志的埋设、保护与检查有着 严格的要求，点位有损坏或丢失时应能及时恢复

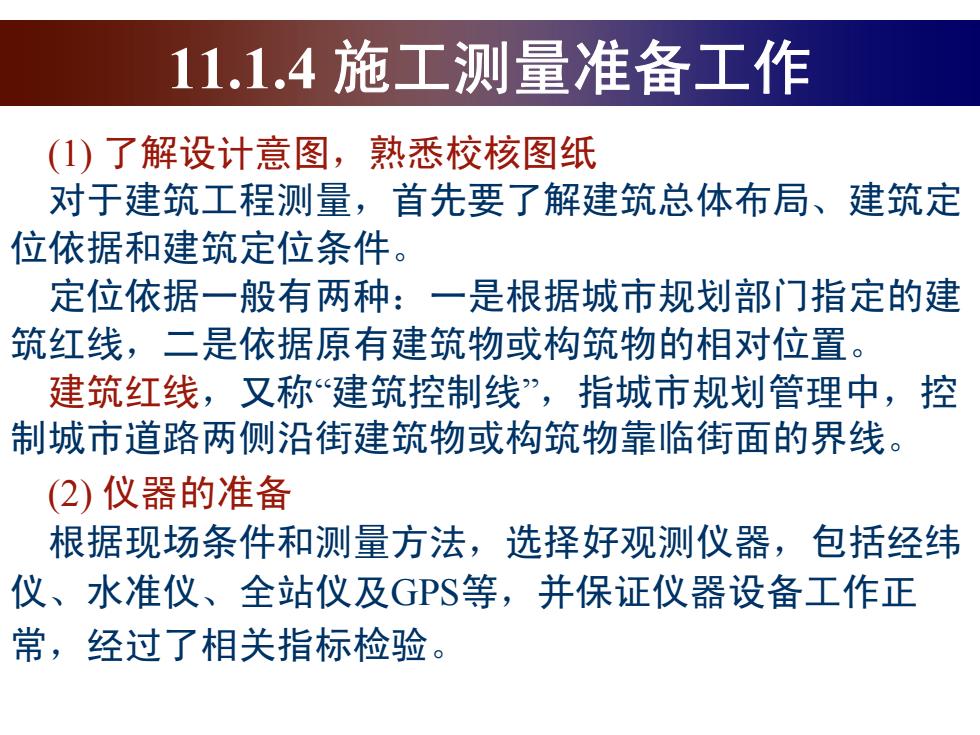

11.1.4施工测量准备工作 (1)了解设计意图，熟悉校核图纸 对于建筑工程测量，首先要了解建筑总体布局、建筑定 位依据和建筑定位条件。 定位依据一般有两种：一是根据城市规划部门指定的建 筑红线，二是依据原有建筑物或构筑物的相对位置。 建筑红线，又称建筑控制线”，指城市规划管理中，控 制城市道路两侧沿街建筑物或构筑物靠临街面的界线。 (2)仪器的准备 根据现场条件和测量方法，选择好观测仪器，包括经纬 仪、水准仪、全站仪及GPS等，并保证仪器设备工作正 常，经过了相关指标检验
11.1.4 施工测量准备工作 (1) 了解设计意图，熟悉校核图纸 对于建筑工程测量，首先要了解建筑总体布局、建筑定 位依据和建筑定位条件。 定位依据一般有两种：一是根据城市规划部门指定的建 筑红线，二是依据原有建筑物或构筑物的相对位置。 建筑红线，又称“建筑控制线”，指城市规划管理中，控 制城市道路两侧沿街建筑物或构筑物靠临街面的界线。 (2) 仪器的准备 根据现场条件和测量方法，选择好观测仪器，包括经纬 仪、水准仪、全站仪及GPS等，并保证仪器设备工作正 常，经过了相关指标检验
11.1.4施工测量准备工作 (3)观测计划的制订 从实际情况出发，选择好平面控制点和高程控制点的位 置，充分估计其在整个建筑施工中使用的方便性和安全 性，对观测方法的制定要依据测量对象和内容而定
11.1.4 施工测量准备工作 (3) 观测计划的制订 从实际情况出发，选择好平面控制点和高程控制点的位 置，充分估计其在整个建筑施工中使用的方便性和安全 性，对观测方法的制定要依据测量对象和内容而定
第11章工程施工测量 概述 6 管线施工测量 施工控制测量 地下工程施工测量 3 民用建筑施工测量 8 工程竣工测量 4 桥梁工程施工测量 9 建筑物变形观测 5 道路施工测量
第11章 工程施工测量 1 概 述 2 施工控制测量 3 民用建筑施工测量 4 桥梁工程施工测量 5 道路施工测量 6 管线施工测量 7 地下工程施工测量 8 工程竣工测量 9 建筑物变形观测

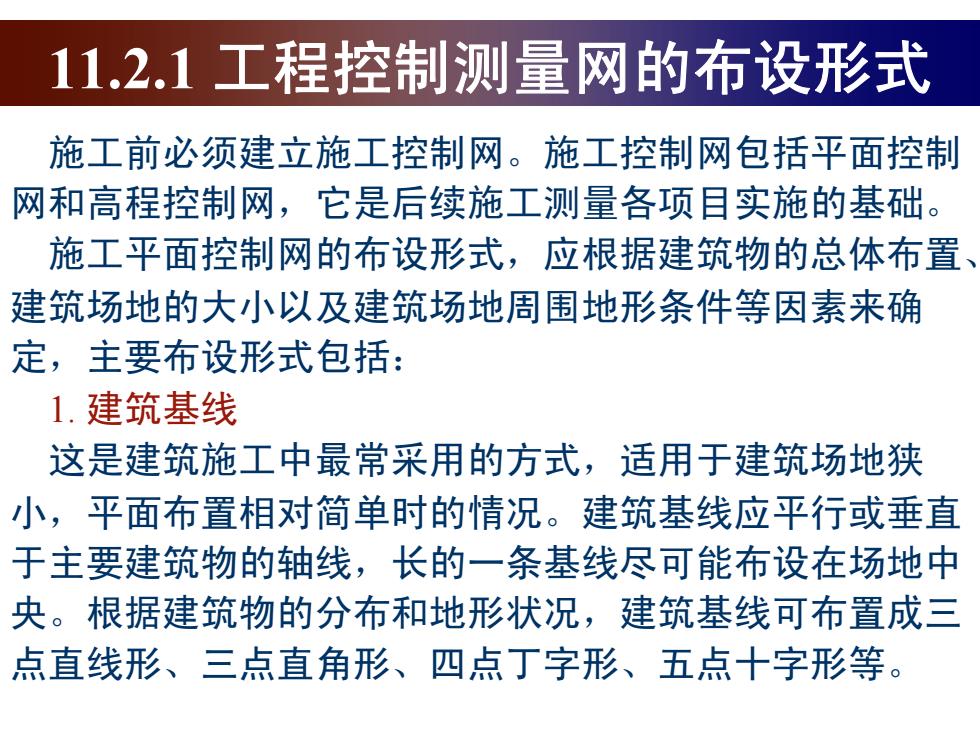

11.2.1工程控制测量网的布设形式 施工前必须建立施工控制网。施工控制网包括平面控制 网和高程控制网，它是后续施工测量各项目实施的基础。 施工平面控制网的布设形式，应根据建筑物的总体布置、 建筑场地的大小以及建筑场地周围地形条件等因素来确 定，主要布设形式包括： 1.建筑基线 这是建筑施工中最常采用的方式，适用于建筑场地狭 小，平面布置相对简单时的情况。建筑基线应平行或垂直 于主要建筑物的轴线，长的一条基线尽可能布设在场地中 央。根据建筑物的分布和地形状况，建筑基线可布置成三 点直线形、三点直角形、四点丁字形、五点十字形等
11.2.1 工程控制测量网的布设形式 施工前必须建立施工控制网。施工控制网包括平面控制 网和高程控制网，它是后续施工测量各项目实施的基础。 施工平面控制网的布设形式，应根据建筑物的总体布置、 建筑场地的大小以及建筑场地周围地形条件等因素来确 定，主要布设形式包括： 1. 建筑基线 这是建筑施工中最常采用的方式，适用于建筑场地狭 小，平面布置相对简单时的情况。建筑基线应平行或垂直 于主要建筑物的轴线，长的一条基线尽可能布设在场地中 央。根据建筑物的分布和地形状况，建筑基线可布置成三 点直线形、三点直角形、四点丁字形、五点十字形等
11.2.1工程控制测量网的布设形式 (a)直线形 (b)直角形 (c)丁字形 (d十字形 建筑基线在不受施工影响的条件下，应尽量靠近主要建 筑物，相邻基线点间应通视良好；为了便于检查点位是否 有变动，基线点的数目不应少于3个；纵横基线应相互垂 直。 一般建筑基线的测设是利用周围场地附近已有的施工控 制点，利用坐标反算出放样参数，按极坐标法进行施测， 也可以按直角坐标法定位
11.2.1 工程控制测量网的布设形式 建筑基线在不受施工影响的条件下，应尽量靠近主要建 筑物，相邻基线点间应通视良好；为了便于检查点位是否 有变动，基线点的数目不应少于3个；纵横基线应相互垂 直。 一般建筑基线的测设是利用周围场地附近已有的施工控 制点，利用坐标反算出放样参数，按极坐标法进行施测， 也可以按直角坐标法定位
