实验25电子荷质比的测量 【实验目的】 1.了解电子在电场和磁场中的运动规律: 2.学习用磁聚焦法测量电子的荷质比: 3.通过本实验加深对洛伦兹力的认识。 【实验仪器】 DZS-D型电子束实验仪 【实验原理】 1,示波管的简单介绍: 示波管如图1所示,示波管包括有: (1)一个电子枪,它发射电子,把电子加速到一定速度,并聚焦成电子束: (2)一个由两对金属板组成的偏转系统: (3)一个在管子末端的荧光屏,用来显示电子束的轰击点。 水年转 酸者限我狂桥 光所 电子枪 图1小型示波管外形示意图 所有部件全都密封在一个抽成真空的玻璃外壳里,目的是为了避免电子与气体分 子碰撞而引起电子束散射。接通电源后,灯丝发热,阴极发射电子。栅极加上相对于 阴极的负电压,它有两个作用:①一方面调节栅极电压的大小控制阴极发射电子的强 度,所以栅极也叫控制极:②另一方面栅极电压和第一阳极电压构成一定的空间电位 分布,使得由阴极发射的电子束在栅极附近形成一个交叉点。第一阳极和第二阳极的 作用一方面构成聚焦电场,使得经过第一交叉点又发散了的电子在聚焦场作用下又会 聚起来:另一方面使电子加速,电子以高速打在荧光屏上,屏上的荧光物质在高速电 子轰击下发出荧光,荧光屏上的发光亮度取决于到达荧光屏的电子数目和速度,改变 栅压及加速电压的大小都可控制光点的亮度。水平偏转板和垂直偏转板是互相垂直的 平行板,偏转板上加以不同的电压,用来控制荧光屏上亮点的位置。 2.电子的加速和电偏转: 为了描述电子的运动,我们选用了一个直角坐标系,其:轴沿示波管管轴,x轴 是示波管正面所在平面上的水平线,y轴是示波管正面所在平面上的竖直线。 从阴极发射出来通过电子枪各个小孔的一个电子,它在从阳极A,射出时在Z方向 上具有速度Vz:Vz的值取决于K和A,之间的电位差V2=V。+Vc(图2)。 电子从K移动到A2,位能降低了e·V2;因此,如果电子逸出阴极时的初始动能
1 实验 25 电子荷质比的测量 【实验目的】 1. 了解电子在电场和磁场中的运动规律; 2. 学习用磁聚焦法测量电子的荷质比; 3. 通过本实验加深对洛伦兹力的认识。 【实验仪器】 DZS D 型电子束实验仪 【实验原理】 1. 示波管的简单介绍: 示波管如图 1 所示,示波管包括有: (1)一个电子枪,它发射电子,把电子加速到一定速度,并聚焦成电子束; (2)一个由两对金属板组成的偏转系统; (3)一个在管子末端的荧光屏,用来显示电子束的轰击点。 图 1 小型示波管外形示意图 所有部件全都密封在一个抽成真空的玻璃外壳里,目的是为了避免电子与气体分 子碰撞而引起电子束散射。接通电源后,灯丝发热,阴极发射电子。栅极加上相对于 阴极的负电压,它有两个作用:①一方面调节栅极电压的大小控制阴极发射电子的强 度,所以栅极也叫控制极;②另一方面栅极电压和第一阳极电压构成一定的空间电位 分布,使得由阴极发射的电子束在栅极附近形成一个交叉点。第一阳极和第二阳极的 作用一方面构成聚焦电场,使得经过第一交叉点又发散了的电子在聚焦场作用下又会 聚起来;另一方面使电子加速,电子以高速打在荧光屏上,屏上的荧光物质在高速电 子轰击下发出荧光,荧光屏上的发光亮度取决于到达荧光屏的电子数目和速度,改变 栅压及加速电压的大小都可控制光点的亮度。水平偏转板和垂直偏转板是互相垂直的 平行板,偏转板上加以不同的电压,用来控制荧光屏上亮点的位置。 2.电子的加速和电偏转: 为了描述电子的运动,我们选用了一个直角坐标系,其 z 轴沿示波管管轴, x 轴 是示波管正面所在平面上的水平线, y 轴是示波管正面所在平面上的竖直线。 从阴极发射出来通过电子枪各个小孔的一个电子,它在从阳极 A2 射出时在 z 方向 上具有速度 Z v ; Z v 的值取决于 K 和 A2 之间的电位差 V2 VB VC (图 2)。 电子从 K 移动到 A2 ,位能降低了 V2 e ;因此,如果电子逸出阴极时的初始动能
可以忽略不计,那么它从A,射出时的动能二mV,2就由下式确定: G1 G2 A1 7mev:-c.V: ☑ 图2电子枪电极结构示意图 亮点。 是,如果两个垂直偏转板(水平放置的一对)之间加有电位差V。,使偏转板之间形成 一个横向电场E,那么作用在电子上的电场力便使电子获得一个横向速度V,但却 不改变它的轴向速度分量V,这样,电子在离开偏转板时运动的方向将与z轴成一个 夹角日,而这个0角由下式决定: g9= V 如图3 +++++++ 电的 尺寸,那么 以 上 荧光尿
2 可以忽略不计,那么它从 A2 射出时的动能 2 m vz 2 1 就由下式确定: 2 2 m vz e V 2 1 (1) 图 2 电子枪电极结构示意图 此后,电子再通过偏转板之间的空间。如果偏转板之间没有电位差,那么电子将 笔直地通过。最后打在荧光屏的中心(假定电子枪描准了中心)形成一个小亮点。但 是,如果两个垂直偏转板(水平放置的一对)之间加有电位差 Vd ,使偏转板之间形成 一个横向电场 Ey ,那么作用在电子上的电场力便使电子获得一个横向速度 vy ,但却 不改变它的轴向速度分量 z v ,这样,电子在离开偏转板时运动的方向将与 z 轴成一个 夹角 ,而这个 角由下式决定: z y v v tg (2) 如 图 3 所 示。如 果知道了偏 转 电 位差和偏转 板 的 尺寸,那么 以 上
各个量都能计算出来。 图3电子在电场中的运动 设距离为d的两个偏转板之间的电位差V。在其中产生一个横向电场 E,=V。/d,从而对电子作用一个大小为F,=eE,=eV/d的横向力。在电子从 偏转板之间通过的时间△t内,这个力使电子得到一个横向动量v,而它等于力的 冲量,即 (3) 于是: v,-e.V.At (4) m d 然而,这个时间间隔△t,也就是电子以轴向速度V,通过距离1(1等于偏转板的长 度)所需要的时间,因此1=V,△1。由这个关系式解出At,代入冲量一动量关系式 结果得: (5) m d v. 这样,偏转角0就由下式给出: tg0=业=eVl (6) 配能显关系式)代入上式m 这个公式表明,偏转角随偏转电位差V的增加而增大,而且,偏转角也随偏转板 长度1的增大而增大,偏转角与成反比,对于给定的总电位差来说,两偏转板之间置 离越近,偏转电场就越强。最后,降低加速电位差V,三V。+V也能增大偏转,这是 因为这样就减小了电子的轴向速度,延长了偏转电场对电子的作用时间。此外,对于 相同的横向速度,轴向速度越小,得到的偏转角就越大。 电子束离开偏转区域以后便又沿一条直线行进,这条直线是电子离开偏转区域 的电了轨迹的线。这样,荧光屏上的亮点会偏移一个直距高D,而这个距 关系式D=Lg0确定:这里L是偏转板到荧光屏的距离(忽略荧光屏的微小的曲率)
3 各个量都能计算出来。 图 3 电子在电场中的运动 设距离为 d 的两个偏转板之间的电位差 Vd 在其中产生一个横向电场 Ey Vd / d ,从而对电子作用一个大小为 Fy eEy eVd / d 的横向力。在电子从 偏转板之间通过的时间 t 内,这个力使电子得到一个横向动量 mvy ,而它等于力的 冲量,即 d t m vy Fy t e Vd (3) 于是: t d V m e v d y (4) 然而,这个时间间隔 t ,也就是电子以轴向速度 z v 通过距离l (l 等于偏转板的长 度)所需要的时间,因此l v t z 。 由这个关系式解出 t ,代入冲量一动量关系式 结果得: z d y v l d V m e v (5) 这样,偏转角 就由下式给出: 2 z d z y d m v e V l v v tg (6) 再把能量关系式(1)代入上式,最后得到: 2d l V V tg 2 d (7) 这个公式表明,偏转角随偏转电位差 Vd 的增加而增大,而且,偏转角也随偏转板 长度l 的增大而增大,偏转角与d 成反比,对于给定的总电位差来说,两偏转板之间距 离越近,偏转电场就越强。最后,降低加速电位差 V2 VB VC也能增大偏转,这是 因为这样就减小了电子的轴向速度,延长了偏转电场对电子的作用时间。此外,对于 相同的横向速度,轴向速度越小,得到的偏转角就越大。 电子束离开偏转区域以后便又沿一条直线行进,这条直线是电子离开偏转区域 那 一点的电子轨迹的切线。这样,荧光屏上的亮点会偏移一个垂直距离 D ,而这个距离 由 关系式 D Ltg确定;这里 L 是偏转板到荧光屏的距离(忽略荧光屏的微小的曲率)
如果更详细地分析电子在两个偏转板之间的运动,我们会看到:这里的L应从偏转板 中心量到荧光屏。于是我们有: =1 © 3.电聚焦原理 图2显示了电子枪各个电极的截面,加速场和聚焦场主要存在于各电极之间的区 。 图4是A,和A,这个区域放大了的截面图,其中画出了一些等位面截线和一些电 力线。从A,出来的楷向速度分量为V的且有离轴面向的申子,在讲入A和A,之间 的区域后,被电场的横向分量推向轴线。与此同时,电场E的轴向分量E2使电子加速 当电子向A,运动,进入接近A,的区域时,那里的电场E的横向分量E,有把电子推密 动得更快,向外的冲量比前面 电子的磁偏转原理: 州 2 电子枪 A -2R- A2 图4电子豪焦 图5电子在磁场中的运动 在磁场中运动的一个电子会受到一个力加速,这个力的大小F与垂直于磁场方向 的速度分量成正比,而方向总是既垂直于磁场B又垂直于瞬时速度V。从F与V方向 之间的这个关系可以直接导出一个重要的结果:由于粒子总是沿若与作用在它上面的 力相垂直的向运动,磁场力不对粒子作功,由于这个原因,在磁场中运动的粒子保持 动能不变,因而速率也不变。当然,速度的方向可以改变。在本实验中,我们将观测 到在垂直于电子束方向的磁场作用下 电子束的偏转:图5电子从电子枪发射出来时,其速度V由下面能量关系式决定: mv2=eV2=e.(Va+Vc) 电子束进入长度为1的区域,这里有一个垂直于纸面向外的均匀磁场B,由此引 起的磁场力的大小为F=eV·B,而且它始终垂直于速度,此外,由于这个力所产 生的加速度在每一瞬间都垂直于V,此力的作用只是改变V的方向而不改变它的大小 也就是说。粒子以恒定的速率运动。电子在磁场力的影响下作圆弧运动。因为圆周运 4
4 如果更详细地分析电子在两个偏转板之间的运动,我们会看到:这里的 L 应从偏转板 的 中心量到荧光屏。于是我们有: 2d l V V D L 2 d (8) 3.电聚焦原理: 图 2 显示了电子枪各个电极的截面,加速场和聚焦场主要存在于各电极之间的区 域。 图 4 是 A1和 A2这个区域放大了的截面图,其中画出了一些等位面截线和一些电 力线。从 A1出来的横向速度分量为 r v 的具有离轴倾向的电子,在进入 A1和 A2之间 的区域后,被电场的横向分量推向轴线。与此同时, 电场E 的轴向分量 EZ 使电子加速; 当电子向 A2 运动,进入接近 A2的区域时,那里的电场 E 的横向分量 Er 有把电子推离 轴线的倾向。但是由于电子在这个区域比前一个区域运动得更快,向外的冲量比前面 的向内的冲量要小,所以总的效果仍然是使电子靠拢轴线。 4.电子的磁偏转原理: 图 4 电子聚焦 图 5 电子在磁场中的运动 在磁场中运动的一个电子会受到一个力加速,这个力的大小 F与垂直于磁场方向 的速度分量成正比,而方向总是既垂直于磁场 B 又垂直于瞬时速度 v 。从 F与 v 方向 之间的这个关系可以直接导出一个重要的结果:由于粒子总是沿着与作用在它上面的 力相垂直的向运动,磁场力不对粒子作功,由于这个原因,在磁场中运动的粒子保持 动能不变,因而速率也不变。当然,速度的方向可以改变。在本实验中,我们将观测 到在垂直于电子束方向的磁场作用下 电子束的偏转;图 5 电子从电子枪发射出来时,其速度 v 由下面能量关系式决定: m v e V e (V V ) 2 1 2 B C 2 电子束进入长度为 l 的区域,这里有一个垂直于纸面向外的均匀磁场 B ,由此引 起的磁场力的大小为 F e v B ,而且它始终垂直于速度,此外,由于这个力所产 生的加速度在每一瞬间都垂直于 v ,此力的作用只是改变 v 的方向而不改变它的大小, 也就是说。粒子以恒定的速率运动。电子在磁场力的影响下作圆弧运动。因为圆周运
动的向心加速为v2/R,而产生这个加速度的力(有时称为向心力)必定为m·v2/R, 所以圆弧的半径很容易计算出来。向心力等于F=ev·B,因而 ·点相对于没有偏转的电子束的位置移动了 段距离。 5.磁聚焦和电子荷质比的测量原理: 置于长直螺线管中的示波管,在不受任何偏转电压的情况下,示波管正常工作时, 调节亮度和聚焦,可在荧光屏上得到一个小亮点。若第二加速阳极A,的电压为V, 则电子的轴向运动速度用V,表示,则有 e.V, v,-m (9 当给其中一对偏转板加上交变电压时,电子将获得垂直于轴向的分速度(用V,表 示),此时荧光屏上便出现一条直线,随后给长直螺线管通一直流电流I,于是螺线管 内便产生磁场,其磁场感应强度用B表示。众所周知,运动电子在磁场中要受到罗伦 磁力F=v,B的作用(V,方向受力为零),这个力使电子在垂直于磁场(也垂直于螺 线管轴线)的平面内作园周运动,设其园周运动的半径为R,则有: e,B=my即R=mg R e●B 0) 圆周运动的周期为: T=2πR2x·m (11) c.B 电子既在轴线方面作直线运动,又在垂直于轴线的平面内作园周运动。它的轨道 是一条螺旋线,其螺距用h表示,则有: hev.T-zomv, (12) 从(11)、(12)两式可以看出,电子运动的周期和螺距均与V,无关。虽然各个点 电子的径向速度不同,但由于轴向速度相同,由一点出发的电子束,经过一个周期以 后,它们又会在距离出发点相距一个螺距的地方重新相遇,这就是磁聚焦的基本原理, 由(12)式可得 e/m=8π2.V2/h2.Bi (13)
5 动的向心加速为 v / R 2 ,而产生这个加速度的力(有时称为向心力)必定为 m v / R 2 , 所以圆弧的半径很容易计算出来。向心力等于 F e v B ,因而 m v / R e v B 2 即 R mv / eB 。电子离开磁场区域之后,重新沿一条直线运动, 最后,电子束打在荧光屏上某一点,这一点相对于没有偏转的电子束的位置移动了一 段距离。 5.磁聚焦和电子荷质比的测量原理: 置于长直螺线管中的示波管,在不受任何偏转电压的情况下,示波管正常工作时, 调节亮度和聚焦,可在荧光屏上得到一个小亮点。若第二加速阳极 A2的电压为 V2 , 则电子的轴向运动速度用 z v 表示,则有 m 2e V v 2 z (9) 当给其中一对偏转板加上交变电压时,电子将获得垂直于轴向的分速度(用 r v 表 示),此时荧光屏上便出现一条直线,随后给长直螺线管通一直流电流 I ,于是螺线管 内便产生磁场,其磁场感应强度用 B 表示。众所周知,运动电子在磁场中要受到罗伦 磁力 F evrB 的作用( z v 方向受力为零),这个力使电子在垂直于磁场(也垂直于螺 线管轴线)的平面内作园周运动,设其园周运动的半径为 R ,则有: R m v e v B 2 r r 即 e B m v R r (1 0) 圆周运动的周期为: e B 2 m v 2 R T r (11) 电子既在轴线方面作直线运动,又在垂直于轴线的平面内作园周运动。它的轨道 是一条螺旋线,其螺距用 h 表示,则有: z vz e B 2 m h v T (12) 从(11)、(12)两式可以看出,电子运动的周期和螺距均与 r v 无关。虽然各个点 电子的径向速度不同,但由于轴向速度相同,由一点出发的电子束,经过一个周期以 后,它们又会在距离出发点相距一个螺距的地方重新相遇,这就是磁聚焦的基本原理, 由(12)式可得 2 2 2 2 e / m 8 V / h B (13)

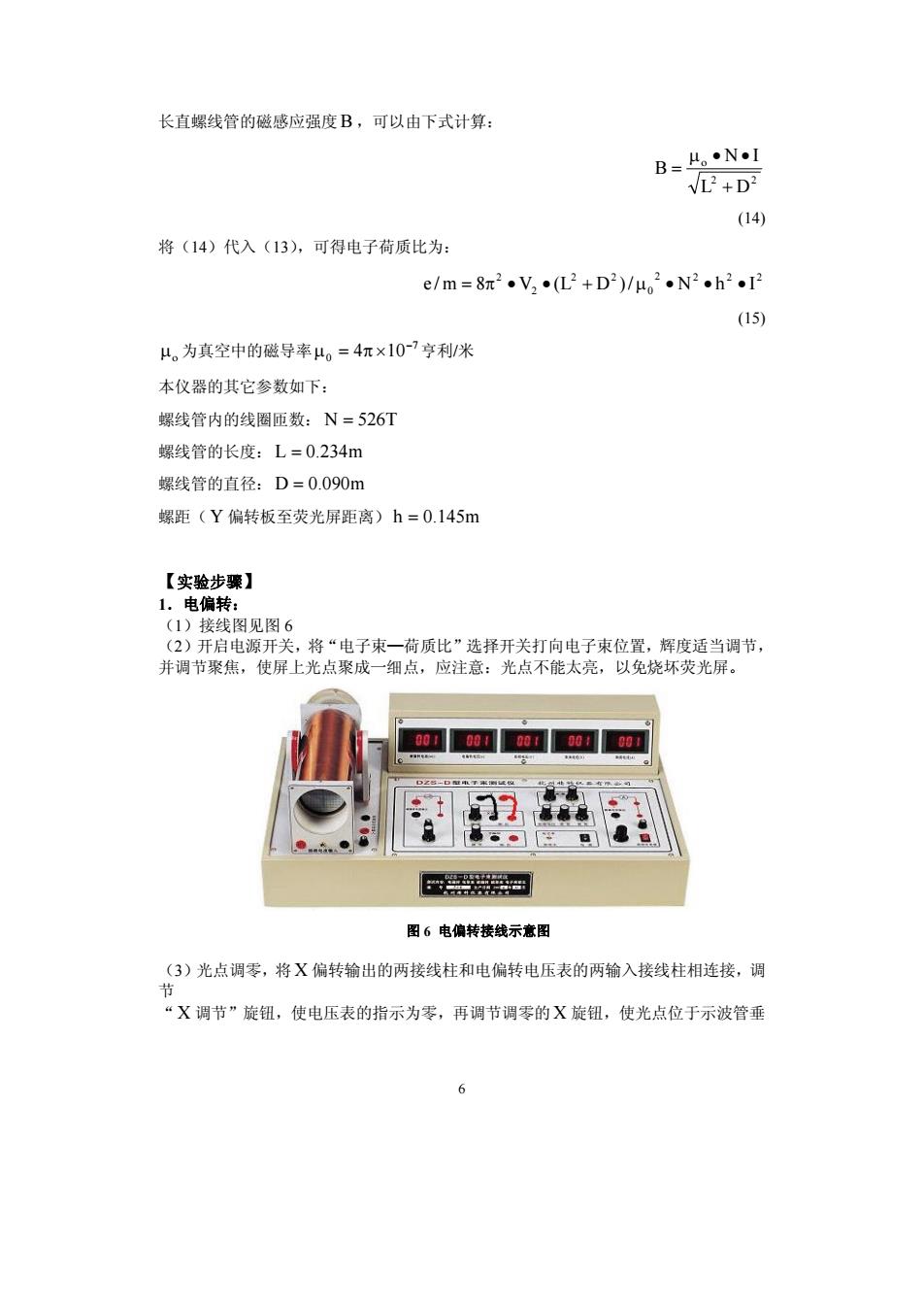

长直螺线管的磁感应强度B,可以由下式计算: B=L。·N L+D (14) 将(14)代入(13),可得电子荷质比为: e/m=8π2.V2(L2+D2)/μ2.N2.h2I (15) 4。为真空中的磁导率。=4元×10亨利/米 本仪器的其它参数如下: 螺线管内的线圈匝数:N=526T 螺线管的长度:L=0.234m 螺线管的直径:D=0.090m 螺距(Y偏转板至荧光屏距离)h=0.145m 【实验步骤】 (1)接线图见图6 (2)开启电源开关,将“电子束一荷质比”选择开关打向电子束位置,辉度适当调节 并调节聚焦,使屏上光点聚成一细点,应注意:光点不能太亮,以免烧坏荧光屏。 细 图6电偏转接线示意图 3》光点调子,将X俯转输出的两接线柱和电佩转电压表的两输入接线柱相连接,词 “X调节”旋钮,使电压表的指示为零,再调节调零的X旋钮,使光点位于示波管垂 6
6 长直螺线管的磁感应强度 B ,可以由下式计算: 2 2 L D N I B (14) 将(14)代入(13),可得电子荷质比为: 2 2 2 2 0 2 2 2 2 e / m 8 V (L D )/ N h I (15) 为真空中的磁导率 7 0 4 10 亨利/米 本仪器的其它参数如下: 螺线管内的线圈匝数: N 526T 螺线管的长度: L 0.234m 螺线管的直径: D 0.090m 螺距( Y 偏转板至荧光屏距离) h 0.145m 【实验步骤】 1.电偏转: (1)接线图见图 6 (2)开启电源开关,将“电子束—荷质比”选择开关打向电子束位置,辉度适当调节, 并调节聚焦,使屏上光点聚成一细点,应注意:光点不能太亮,以免烧坏荧光屏。 图 6 电偏转接线示意图 (3)光点调零,将 X 偏转输出的两接线柱和电偏转电压表的两输入接线柱相连接,调 节 “ X 调节”旋钮,使电压表的指示为零,再调节调零的 X 旋钮,使光点位于示波管垂
中线上。同X调零一样,将Y调零后,使光点位于示波管的中心原点。 (4)测量D随V。(X轴)变化:调节阳极电压旋钮,使阳极电压V2=60OV。将 电偏转电压表接到电偏转水平电压输出的两接线柱上,测量V。值和对应的光点的位移 量D值,提高电压转电压,每隔3伏测一组V。、D值,把数据一一记录到表格1】 中。然后调节V,=700V,重复以上实验步骤。 (5)同X轴一样,只要把电偏转电压表改接到垂直偏转电压输出端,即可测量Y轴 D-V的变化规律。 2.电聚焦: (1)不必接线,开启电源开关,将“电子束一荷质比”选择开关拨到电子束,适当调 节辉度。调节聚焦,使屏幕上光点聚焦成一细点,注意:光点不要太亮,以免烧坏荧 光屏,缩短示波管寿命。 (2)光点调零,通过调节“X偏转”和“Y偏转”旋钮,使光点位于X、Y轴的中 (3)调节阳极电压V,=600V.700V.800V.900V.1000V,调节聚焦旋钮(改变聚 焦电压)使光点分别达到最佳的聚焦效果,测量并记录各对应的聚焦电压V,。 (4)求出V/V,比值。 3.磁偏转: (接线 图见图7 图7磁偏转楼线示意图 开肩电源开关将“电子束一荷质比”选择开关打向电子束位置辉度适当调节,一 使屏上光点聚焦成一细点 以免烧坏荧光屏】 (3)光点调零,在磁偏转输出电流为零时通过调节“X偏转”和“Y偏转”旋钮 使光点位于Y轴的中心原点。 (4)测量偏转量D随磁偏电流I的变化,给定V(600V),按图8所示接线,调节 磁偏电流调节旋钮(改变磁偏电流的大小),每10mA测量一组D值,改变V2(700V), 再测一组D-I数据。 4.磁聚焦和电子荷质比的测量:
7 直 中线上。同 X 调零一样,将Y 调零后,使光点位于示波管的中心原点。 (4)测量 D 随 Vd ( X 轴)变化:调节阳极电压旋钮,使阳极电压 V2 600V 。将 电偏转电压表接到电偏转水平电压输出的两接线柱上,测量 Vd 值和对应的光点的位移 量 D 值,提高电压转电压,每隔 3 伏测一组 Vd 、 D 值,把数据一一记录到表格1-1 中。然后调节 V2 700V ,重复以上实验步骤。 (5)同 X 轴一样,只要把电偏转电压表改接到垂直偏转电压输出端,即可测量 Y 轴 D Vd 的变化规律。 2.电聚焦: (1)不必接线,开启电源开关,将“电子束—荷质比”选择开关拨到电子束,适当调 节辉度。调节聚焦,使屏幕上光点聚焦成一细点,注意:光点不要太亮,以免烧坏荧 光屏,缩短示波管寿命。 (2)光点调零,通过调节“ X 偏转”和“ Y 偏转”旋钮,使光点位于 X 、Y 轴的中 心。 (3)调节阳极电压 V2 600V,700V,800V,900V,1000V ,调节聚焦旋钮(改变聚 焦电压)使光点分别达到最佳的聚焦效果,测量并记录各对应的聚焦电压 V1 。 (4)求出 2 V1 V / 比值。 3.磁偏转: (1) 接 线 图见图 7 图 7 磁偏转接线示意图 (2)开启电源开关,将“电子束—荷质比”选择开关打向电子束位置,辉度适当调节, 并调节聚焦,使屏上光点聚焦成一细点,应注意:光点不能太亮,以免烧坏荧光屏。 (3)光点调零,在磁偏转输出电流为零时,通过调节“X 偏转”和“ Y 偏转”旋钮, 使光点位于 Y 轴的中心原点。 (4)测量偏转量 D 随磁偏电流 I 的变化,给定 V2 (600V ),按图 8 所示接线,调节 磁偏电流调节旋钮(改变磁偏电流的大小),每10mA 测量一组 D 值,改变 V2 ( 700V ), 再测一组 D I数据。 4. 磁聚焦和电子荷质比的测量:
()接线图见图8 0998 8品 图8磁案焦(荷质比测定)接线示意图 (2)把励磁电流接到励磁电流的接线柱上,把励磁电流调节旋钮逆时针旋到底。 (3)开启电子束测试仪电源开关,“电子束一荷质比”转换开关置于荷质比方向,此 时荧光屏上出现一条直线,把阳极电压调到700V, (4)开启励磁电流电源,逐渐加大电流使荧光屏上的直线一边旋转一边缩短,直到变 成一个小光点。读取电流值,然后将电流调为零。再将电流换向开关(在励磁线圈下 面)扳到另一方,再从零开始增加电流使屏上的直线反方向旋转并缩短,直到再一次 得到一个小光点,读取电流值并记录到表格4中。 【实验数据记录】 1-电偏其 (水平方向): (1)阳极电压V2=600V,V2=700V时,X轴D-V数据记录 V.600V) D (mm) V700V D (mm) (2)作D-V图,求出曲线斜率得电偏转灵敏度Sx值。 1-2电偏转(垂直方向): (1)阳极电压V2=600V, ,=700V时,Y轴D-V数据记求 V(600V) D(mm) V.700V D (mm) (2)作D-V。图,求出曲线斜率得电偏转灵敏度Sy值
8 (1) 接线图见图 8 图 8 磁聚焦(荷质比测定)接线示意图 (2)把励磁电流接到励磁电流的接线柱上,把励磁电流调节旋钮逆时针旋到底。 (3)开启电子束测试仪电源开关,“电子束~荷质比”转换开关置于荷质比方向,此 时荧光屏上出现一条直线,把阳极电压调到700V 。 (4)开启励磁电流电源,逐渐加大电流使荧光屏上的直线一边旋转一边缩短,直到变 成一个小光点。读取电流值,然后将电流调为零。再将电流换向开关(在励磁线圈下 面)扳到另一方,再从零开始增加电流使屏上的直线反方向旋转并缩短,直到再一次 得到一个小光点,读取电流值并记录到表格4中。 (5)改变阳极电压为800V ,重复步骤(3)。 (6) 实验结束,请先把励磁电流调节旋钮逆时针旋到底。 【实验数据记录】 1-1 电偏转(水平方向): (1)阳极电压 V2 600V,V2 700V 时, X 轴 D Vd 数据记录 Vd 600V D (mm) Vd 700V D (mm) (2)作 D Vd 图,求出曲线斜率得电偏转灵敏度SX 值。 1-2 电偏转(垂直方向): (1)阳极电压 V2 600V,V2 700V 时, Y 轴 D Vd 数据记录 Vd 600V D (mm) Vd 700V D (mm) (2)作 D Vd 图,求出曲线斜率得电偏转灵敏度SY 值
2.电聚焦: 记录不同V2下的V,数值,求出V2V, 3.磁偏转: (1)V,电压为600V,D-1数据 1(mA) D(mm) (2)作D-I图,求曲线斜率得磁偏转灵敏度 (3)V,电压为700V,D-I数据 I(mA) D(mm) (4)作D-I图,求曲线斜率得磁偏转灵敏度 4.磁聚焦和电子荷质比的测量: 电压 电流 700(V) 800(V) I正向(A) I的(A) I平与(A) 电子荷质比e/m(C/kg) 【注意事项】 1.光点不能太亮,以免烧坏荧光屏,缩短示波管寿命: 2.实验结束,请先把励磁电流调节旋钮逆时针旋到底 3.电子的荷质比的理论之为:e/m=1.76×10'(c/g) 【思考题】 1.本实验中磁力是否会作功,是否会改变电子的动能?请说明。 2.电子束为何在本实验中可清楚看到?是否电子束自己可以发光?请解释
9 2.电聚焦: 记录不同 V2 下的 V1 数值,求出 2 V1 V / 。 3. 磁偏转: (1) V2 电压为600V , D I数据 I (mA) D (mm) (2)作 D I图,求曲线斜率得磁偏转灵敏度。 (3) V2 电压为700V , D I 数据 I (mA) D (mm) (4)作 D I图,求曲线斜率得磁偏转灵敏度。 4.磁聚焦和电子荷质比的测量: 电 压 电 流 700(V) 800(V) I正向 (A) I反向 (A) I平均 (A) 电子荷质比e / m (C/ kg ) 【注意事项】 1. 光点不能太亮,以免烧坏荧光屏,缩短示波管寿命; 2. 实验结束,请先把励磁电流调节旋钮逆时针旋到底; 3. 电子的荷质比的理论之为: 11 e m c kg / 1.76 10 ( / ) 【思考题】 1. 本实验中磁力是否会作功,是否会改变电子的动能?请说明。 2. 电子束为何在本实验中可清楚看到?是否电子束自己可以发光?请解释
