1课程基本信息 课程名称（中文）交直流调速系统综合实验 课程名称（英文） A Comprehensive Experiment on AC&DC Drive Systems 课程计划学时 64 课外学时建议 0 学时构成 教师讲授 4 实践过程56 结课验收4 (7226901)交直流调速系统、(7120401)自动控制原理I、(7020801)电机 先修课名称 及拖动基础、(7099811)现代电力电子技术1、(7307801)电气工程仿真技 术、(7021241)电路分析Ⅲ、(7069201)模拟申子技术、(7087611)数字中 子技术、(7018001)单片机原理及应用川 适用专业年级 电气工程及其自动化 开课单位 电气工程系 本课程为电气工程及其自动化专业的专业教育实践必修课，开设于短 小学期。学生在堂操交直流调速系统基本理论基础上，对一个典型交流调速 系统进行设计、仿真和实际系统调试，使学生进一步理解交直流调速系统 课程简介 知识与原理，掌握交直流调速系统的组成和设计方法，提高学生解决复杂 气工程问题的能力。考核方式为撰写综合实验报告，从理论知识、仿真模拟 和实验验证三个方面进行答辩验收，全面考核学生掌握知识、运用知识和实 践解决问题的能力。 基础资料： (1)《电力电子技术与运动控制系统综合实验教程》，周京华张贵辰主编 中国水利水电出版社，2014年 参考资料： 教材和学习资源(1)《电力拖动自动控制系统》（第5版），阮毅杨影陈伯时主编，机械 工业出版社，2016年 (2)《交直流调速系统与MATLAB仿真》，周渊深主编，中国电力出版社 2015年 (3)《交直流调速系统综合实验》课程任务书、实验指导书 大纲版本号 DG7227011-202108 前一版本号 DG7227011-201912 大纲修订人 张虎 修订时间 2021.08
3 1 课程基本信息 课程名称（中文） 交直流调速系统综合实验 课程名称（英文） A Comprehensive Experiment on AC&DC Drive Systems 课程计划学时 64 课外学时建议 0 学时构成 教师讲授 4 实践过程 56 结课验收 4 先修课名称 （7226901）交直流调速系统、（7120401）自动控制原理Ⅰ、（7020801）电机 及拖动基础、（7099811）现代电力电子技术Ⅰ、（7307801）电气工程仿真技 术、（7021241）电路分析Ⅲ、（7069201）模拟电子技术、（7087611）数字电 子技术、（7018001）单片机原理及应用Ⅱ 适用专业年级 电气工程及其自动化 开课单位 电气工程系 课 程 简 介 本课程为电气工程及其自动化专业的专业教育实践必修课，开设于短 3 小学期。学生在掌握交直流调速系统基本理论基础上，对一个典型交流调速 系统进行设计、仿真和实际系统调试，使学生进一步理解交直流调速系统的 知识与原理，掌握交直流调速系统的组成和设计方法，提高学生解决复杂电 气工程问题的能力。考核方式为撰写综合实验报告，从理论知识、仿真模拟 和实验验证三个方面进行答辩验收，全面考核学生掌握知识、运用知识和实 践解决问题的能力。 教材和学习资源 基础资料： （1）《电力电子技术与运动控制系统综合实验教程》，周京华 张贵辰主编， 中国水利水电出版社，2014 年 参考资料： （1） 《电力拖动自动控制系统》（第 5 版），阮毅 杨影 陈伯时主编，机械 工业出版社，2016 年 （2）《交直流调速系统与 MATLAB 仿真》，周渊深主编，中国电力出版社， 2015 年 （3）《交直流调速系统综合实验》课程任务书、实验指导书 大纲版本号 DG7227011-202108 前一版本号 DG7227011-201912 大纲修订人 张虎 修订时间 2021.08
课程团队负责人 张虎 实验教学审核人 胡长斌 专业负责人 周京华 审核时间 2021.08 学院批准人 徐继宁 批准时间 2021.09 2毕业要求与课程目标 2.1本课程支撑的毕业要求观测点 电气工程及其自动化专业2019版培养方案为本课程设置了8个观测点， 具体如下： (1)毕业要求观测点21：能利用数学、自然科学和工程科学的基本原理， 针对复杂工程问题建立数学和物理模型并得出恰当结论。 (2)毕业要求观测点31：能综合专业基础课程与专业方向的课程的学习知 识，针对复杂电气工程问题，制定具体的解决方案，设计系统参数。 (3)毕业要求观测点3-2：能在设计/开发解决方案中体现出一定的创新意 识。 (4)毕业要求观测点33：能在社会、健康、安全、法律、文化以及环境等 现实因素的约束下，对设计方案的可行性进行评价。 (5)毕业要求观测点5-2：能针对具体电气工程复杂问题，采用现代工程工 具进行模拟与预测。 (6)毕业要求观测点91：能理解多学科团队中各角色的作用及其内在联 系，理解分工和协作、参与和分享、信任与尊重 (7)毕业要求观测点10-1：能就复杂电气工程问题做出口头的清晰表达， 并撰写出格式规范的设计报告。 2.2课程目标 根据电气专业毕业要求观测点，本课程设置了8个能力目标（简称： JZLTSXTZHSY-X),另根据教育部和学校要求，课程设置了1个思政目标，不 做输出目标考核。 能力目标：

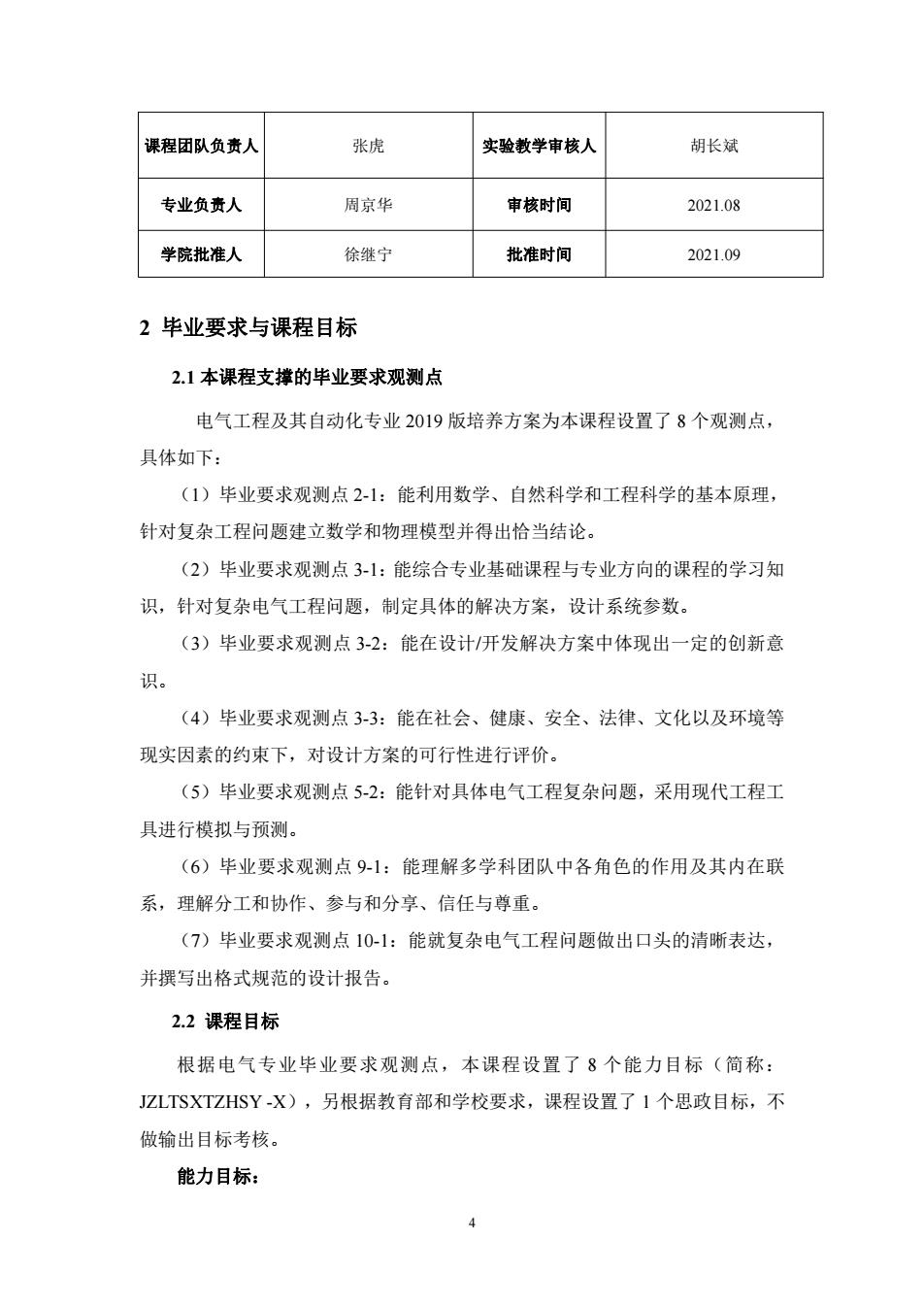

4 课程团队负责人 张虎 实验教学审核人 胡长斌 专业负责人 周京华 审核时间 2021.08 学院批准人 徐继宁 批准时间 2021.09 2 毕业要求与课程目标 2.1 本课程支撑的毕业要求观测点 电气工程及其自动化专业 2019 版培养方案为本课程设置了 8 个观测点， 具体如下： （1）毕业要求观测点 2-1：能利用数学、自然科学和工程科学的基本原理， 针对复杂工程问题建立数学和物理模型并得出恰当结论。 （2）毕业要求观测点 3-1：能综合专业基础课程与专业方向的课程的学习知 识，针对复杂电气工程问题，制定具体的解决方案，设计系统参数。 （3）毕业要求观测点 3-2：能在设计/开发解决方案中体现出一定的创新意 识。 （4）毕业要求观测点 3-3：能在社会、健康、安全、法律、文化以及环境等 现实因素的约束下，对设计方案的可行性进行评价。 （5）毕业要求观测点 5-2：能针对具体电气工程复杂问题，采用现代工程工 具进行模拟与预测。 （6）毕业要求观测点 9-1：能理解多学科团队中各角色的作用及其内在联 系，理解分工和协作、参与和分享、信任与尊重。 （7）毕业要求观测点 10-1：能就复杂电气工程问题做出口头的清晰表达， 并撰写出格式规范的设计报告。 2.2 课程目标 根据电气专业毕业要求观测点，本课程设置了 8 个能力目标（简称： JZLTSXTZHSY -X），另根据教育部和学校要求，课程设置了 1 个思政目标，不 做输出目标考核。 能力目标：
JZLTSXTZHSY-1:仿真建模能力 能分析交直流调速系统各环节工作机理，建立各环节数学模型，搭建系统仿 真模型：能实现交直流调速系统双闭环调节器工程设计方法的数字控制仿真： JZLTSXTZHSY-2:系统设计能力 综合自动控制原理和现代电力电子技术等专业课程的学习知识，针对交直流 调速系统工程问题，进行系统各调节器参数设计：能设计完成异步电动机按转子 磁链定向矢量控制系统的数字控制仿真。 JZLTSXTZHSY3:创新能力 熟练掌握交流电动机矢量控制系统的工作原理，能体现出思维、设计与实现 方面的创新实践。 JZLTSXTZHSY-4:工程实战应用能力 能进行硬件模型设计，掌握全实物代码生成实验流程，培养工程实践应用能 力。 JZLTSXTZHSY-5:现代工具使用能力 能运用快速控制原型控制器(rcp)和MatIab仿真工具。 JZLTSXTZHSY-6:团队协作能力 综合实验要求学生进行自由组队，三人一组，鼓励学生在本次设计中理解多 学科团队中各角色的作用及其内在联系，理解分工和协作、参与和分享、信任与 尊重。 JZLTSXTZHSY-7:报告撰写能力 能就交直流调速系统综合实验中的全数字仿真、半实物仿真实验、全实物代 码生成实验以硬件电路原理分析等问题，作出清晰的文字叙述，并撰写出格式规 范的设计报告。 JZLTSXTZHSY-8:沟通表达能力 能陈述交直流调速系统综合实验中异步电动机按转子磁链定向矢量控制系 统的仿真、电路和实验，并对质疑问题进行答辩交流。 思政目标： JZLTSXTZHSY-I0:课程思政 结合“交直流调速系统综合实验”课程的特点，从理论与实践相结合、能力 5
5 JZLTSXTZHSY-1：仿真建模能力 能分析交直流调速系统各环节工作机理，建立各环节数学模型，搭建系统仿 真模型；能实现交直流调速系统双闭环调节器工程设计方法的数字控制仿真； JZLTSXTZHSY-2：系统设计能力 综合自动控制原理和现代电力电子技术等专业课程的学习知识，针对交直流 调速系统工程问题，进行系统各调节器参数设计；能设计完成异步电动机按转子 磁链定向矢量控制系统的数字控制仿真。 JZLTSXTZHSY-3：创新能力 熟练掌握交流电动机矢量控制系统的工作原理，能体现出思维、设计与实现 方面的创新实践。 JZLTSXTZHSY-4：工程实践应用能力 能进行硬件模型设计，掌握全实物代码生成实验流程，培养工程实践应用能 力。 JZLTSXTZHSY-5：现代工具使用能力 能运用快速控制原型控制器（rcp）和 Matlab 仿真工具。 JZLTSXTZHSY-6：团队协作能力 综合实验要求学生进行自由组队，三人一组，鼓励学生在本次设计中理解多 学科团队中各角色的作用及其内在联系，理解分工和协作、参与和分享、信任与 尊重。 JZLTSXTZHSY-7：报告撰写能力 能就交直流调速系统综合实验中的全数字仿真、半实物仿真实验、全实物代 码生成实验以硬件电路原理分析等问题，作出清晰的文字叙述，并撰写出格式规 范的设计报告。 JZLTSXTZHSY-8：沟通表达能力 能陈述交直流调速系统综合实验中异步电动机按转子磁链定向矢量控制系 统的仿真、电路和实验，并对质疑问题进行答辩交流。 思政目标： JZLTSXTZHSY-10：课程思政 结合“交直流调速系统综合实验”课程的特点，从理论与实践相结合、能力
培养和服务社会三个方面全面推进课程思政建设，深入挖掘思政元素，实现课程 思政与课程教学的高质量融合。从理论与实践结合角度，提出“四维一体”的创 新教学模式，设计全数字仿真、半实物仿真以及全实物代码生成实验，其最终的 目的都是实现对理论的实验验证。课程环节始终坚持理论与实践的辩证统一思 想，充分体现了马克思主义哲学中的实践核心观点。从能力培养角度，课程教学 全面培养学生解决复杂电气工程问题的能力，提升创新和创造能力。结合当前国 际形势和行业发展现状，学生要肩负起实现中华民族伟大复兴的历史使命，努力 提高综合素养，专注专业领域，以扎实的文化知识为日后担起建设祖国重任筑牢 基础。树立科学的理想信念，成为有责任、有担当的工程技术人员，为国家攻坚 克难。 2.3毕业要求与课程目标的关系 毕业要观测点支排 权重 课程目标 贡献度 求 上问题分 2-1 0.2 JZLTSXTZHSY-l:仿真建模能力 100% 31 0.2 JZLTSXTZHSY-2:系统设计能力 100% 3设计/ 3-2 0.2 JZLTSXTZHSY-3:创新能力 100% 开发 3-3 0.2 JZLTSXTZHSY-4:工程实践应用能力 100%% 5使用现 0.2 JZLTSXTZHSY-5:现代工具使用能力 100% 代工具 g个人和 团队 9-1 JZLTSXTZHSY-6:团队协作能力 100% JZLTSXTZHSY-7:报告撰写能力 50% 10沟通 10-1 0.2 JZLTSXTZHSY-8:沟通表达能力 50% 3课程实践内容及安排 3.1课程学时总体安排 课程性质：专业教有实践课程必修课 讲授实斐过程/结课验收4/56/4 讲授全数字仿半实物仿真全实物代验收☐报告撰写质疑答辩 6
6 培养和服务社会三个方面全面推进课程思政建设，深入挖掘思政元素，实现课程 思政与课程教学的高质量融合。从理论与实践结合角度，提出“四维一体”的创 新教学模式，设计全数字仿真、半实物仿真以及全实物代码生成实验，其最终的 目的都是实现对理论的实验验证。课程环节始终坚持理论与实践的辩证统一思 想，充分体现了马克思主义哲学中的实践核心观点。从能力培养角度，课程教学 全面培养学生解决复杂电气工程问题的能力，提升创新和创造能力。结合当前国 际形势和行业发展现状，学生要肩负起实现中华民族伟大复兴的历史使命，努力 提高综合素养，专注专业领域，以扎实的文化知识为日后担起建设祖国重任筑牢 基础。树立科学的理想信念，成为有责任、有担当的工程技术人员，为国家攻坚 克难。 2.3 毕业要求与课程目标的关系 毕业要 求 观测点 支撑 权重 课程目标 贡献度 2 问题分 析 2-1 0.2 JZLTSXTZHSY-1：仿真建模能力 100% 3 设计/ 开发 3-1 0.2 JZLTSXTZHSY-2：系统设计能力 100% 3-2 0.2 JZLTSXTZHSY-3：创新能力 100% 3-3 0.2 JZLTSXTZHSY-4：工程实践应用能力 100% 5 使用现 代工具 5-2 0.2 JZLTSXTZHSY-5：现代工具使用能力 100% 9 个人和 团队 9-1 0.2 JZLTSXTZHSY-6：团队协作能力 100% 10 沟通 10-1 0.2 JZLTSXTZHSY-7：报告撰写能力 50% JZLTSXTZHSY-8：沟通表达能力 50% 3 课程实践内容及安排 3.1 课程学时总体安排 课程性质：专业教育实践课程必修课 讲授/实践过程/结课验收:4/56/4 讲授 全数字仿 半实物仿真 全实物代 验收 报 告 撰 写 质疑答辩
(学时) 真设计（学实验（学时）码生成实 (学时) (学时) (学时) 时) 验（学时） 20 15 15 2 6 2 3.2实践任务内容和学时计划 本综合实验为基于电流模型磁链估算的异步电动机有速度传感器矢量控制 系统仿真与实验，分全数字仿真、半实物仿真实验和全实物代码生成实验三部分 主要工作： 1)异步电动机有速度传感器矢量控制系统转速、电流双闭环调节器参数工 程设计： 2)运用MATLAB仿真工具，搭建异步电动机有速度传感器矢量控制系统 MATLAB仿真模型，熟悉掌握SIMULINK仿真模型中各模块作用与原理，进行仿 真分析： 3)运用MATLAB的M语言进行异步电动机有速度传感器矢量控制系统程序编 写： 4)运用快速控制原型控制器进行半实物仿真实验验证： 5)运用硬件模型设计进行全实物代码生成实验验证： 6)编写设计说明书。 具体设计要求见附件】设计任务书。 实践学时安排建议： 具体实践内容 学时 课程目标 计划 1、讲解和布置实践任务(4学时) 4 2、全数字仿真设计(20学时) IZLTSXTZHSY-L 双闭环调节器设计与参数计算(4学时) JZLISXTZHSY-2 搭建异步电动机有速度传感器矢量控制系统SIMULINK仿真模 型并进行仿真分析(8学时 20 JZLTSXTZHSY-3、 运用MATLAB的M语言进行异步电动机有速度传感器矢量控制 JZLTSXTZHSY-6 系统程序编写(8学时) 3、半实物仿真实验(15学时) MT6016快速控制原型实时控制器使用设置(4学时) JZLTSXTZHSY-3. 上位机界面设计(2学时) 15 JZLTSXTZHSY-5. 基于真实电机参数进行仿真模型搭建(4学时) JZLTSXTZHSY-6 半实物仿真实验验证(5学时)
7 （学时） 真设计（学 时） 实验（学时） 码生成实 验（学时） （学时） （学时） （学时） 4 20 15 15 2 6 2 3.2 实践任务内容和学时计划 本综合实验为基于电流模型磁链估算的异步电动机有速度传感器矢量控制 系统仿真与实验，分全数字仿真、半实物仿真实验和全实物代码生成实验三部分， 主要工作： 1）异步电动机有速度传感器矢量控制系统转速、电流双闭环调节器参数工 程设计； 2）运用 MATLAB 仿真工具，搭建异步电动机有速度传感器矢量控制系统 MATLAB 仿真模型，熟悉掌握 SIMULINK 仿真模型中各模块作用与原理，进行仿 真分析； 3）运用 MATLAB 的 M 语言进行异步电动机有速度传感器矢量控制系统程序编 写； 4）运用快速控制原型控制器进行半实物仿真实验验证； 5）运用硬件模型设计进行全实物代码生成实验验证； 6）编写设计说明书。 具体设计要求见附件 1 设计任务书。 实践学时安排建议： 具体实践内容 学时 计划 课程目标 1、讲解和布置实践任务（4 学时） 4 JZLTSXTZHSY-1、 JZLTSXTZHSY-2、 JZLTSXTZHSY-3、 JZLTSXTZHSY-6 2、全数字仿真设计（20 学时） 双闭环调节器设计与参数计算（4 学时） 搭建异步电动机有速度传感器矢量控制系统 SIMULINK 仿真模 型并进行仿真分析（8 学时） 运用 MATLAB 的 M 语言进行异步电动机有速度传感器矢量控制 系统程序编写（8 学时） 20 3、半实物仿真实验（15 学时） MT6016 快速控制原型实时控制器使用设置（4 学时） 上位机界面设计（2 学时） 基于真实电机参数进行仿真模型搭建（4 学时） 半实物仿真实验验证（5 学时） 15 JZLTSXTZHSY-3、 JZLTSXTZHSY-5、 JZLTSXTZHSY-6
4、全实物代码生成实验(15学时) 硬件模型设计(8学时 JZLTSXTZHSY-3、 JZLTSXTZHSY-4 硬件电原理分析(2学时) 15 JZLTSXTZHSY-6 全实物代码生成实验验证(5学时) 5、报告操写(6学时) 全数字仿真设计(2学时)》 6 IZLTSXTZHSY-7 半实物仿真实验(2学时) 全实物代码生成实验(2学时) 6、成果验收及答辩质疑(4学时) 4 JZLTSXTZHSY-8 4课程教学设计 交直流调速系统综合实验为基于电流模型磁链估算的异步电动机有速度传 感器矢量控制系统仿真与实验，分全数字仿真、半实物仿真实验和全实物代码生 成实验三部分。学生要掌握异步电动机有速度传感器矢量控制系统的工作原理， 并综合运用所学知识（交直流调速系统、模拟电子技术、数字电子技术、电路分 析Ⅲ、现代电力电子技术【、单片机原理、自动控制原理I以及电气工程仿真技 术等)，进行交流调速离散控制系统设计、建立复数域数学模型、双闭环调节器 参数计算、程序设计、仿真分析、硬件原理图分析、实际电路的搭建与调试。在 进行仿真和实验调试阶段前，学生先要通过所学相关课程基础知识和查阅技术文 献，建立交流调速矢量控制系统复数域数学模型，根据自动控制原理，通过建立 闭环传递函数，采用工程设计方法进行电流内环和速度外环调节器参数设计，使 其调速控制具有良好的跟随性和抗干扰性，可通过后续仿真与实验进行双重验 证。 在全数字仿真阶段，通过MATLAB仿真软件让学生建立基于电流模型转子 磁链估算的异步电动机有速度传感器矢量控制系统仿真模型。为了让学生在仿真 中既能对交直交变频调速系统有一个系统性的全局整体把握，又能锻炼学生工 程实践编程应用能力，采用了两种仿真实现，一种是SIMULINK模块化仿真模 型搭建实现，该方法通过有速度矢量控制交流调速系统原理框图，搭建simulink 仿真模型，便于学生系统整体把握，要求学生熟悉掌握此SIMULINK中各模块 作用与原理，主要包括电流模型转子磁链估算matlab function模块生成原理： SVPWM模块生成原理：坐标变换模块：三相IGBT逆变桥：PI调节器模块：滤
8 4、全实物代码生成实验（15 学时） 硬件模型设计（8 学时） 硬件电路原理分析（2 学时） 全实物代码生成实验验证（5 学时） 15 JZLTSXTZHSY-3、 JZLTSXTZHSY-4、 JZLTSXTZHSY-6 5、报告撰写（6 学时） 全数字仿真设计（2 学时） 半实物仿真实验（2 学时） 全实物代码生成实验（2 学时） 6 JZLTSXTZHSY-7 6、成果验收及答辩质疑（4 学时） 4 JZLTSXTZHSY-8 4 课程教学设计 交直流调速系统综合实验为基于电流模型磁链估算的异步电动机有速度传 感器矢量控制系统仿真与实验，分全数字仿真、半实物仿真实验和全实物代码生 成实验三部分。学生要掌握异步电动机有速度传感器矢量控制系统的工作原理， 并综合运用所学知识（交直流调速系统、模拟电子技术、数字电子技术、电路分 析Ⅲ、现代电力电子技术Ⅰ、单片机原理、自动控制原理Ⅰ以及电气工程仿真技 术等），进行交流调速离散控制系统设计、建立复数域数学模型、双闭环调节器 参数计算、程序设计、仿真分析、硬件原理图分析、实际电路的搭建与调试。在 进行仿真和实验调试阶段前，学生先要通过所学相关课程基础知识和查阅技术文 献，建立交流调速矢量控制系统复数域数学模型，根据自动控制原理，通过建立 闭环传递函数，采用工程设计方法进行电流内环和速度外环调节器参数设计，使 其调速控制具有良好的跟随性和抗干扰性，可通过后续仿真与实验进行双重验 证。 在全数字仿真阶段，通过 MATLAB 仿真软件让学生建立基于电流模型转子 磁链估算的异步电动机有速度传感器矢量控制系统仿真模型。为了让学生在仿真 中既能对交-直-交变频调速系统有一个系统性的全局整体把握，又能锻炼学生工 程实践编程应用能力，采用了两种仿真实现，一种是 SIMULINK 模块化仿真模 型搭建实现，该方法通过有速度矢量控制交流调速系统原理框图，搭建 simulink 仿真模型，便于学生系统整体把握，要求学生熟悉掌握此 SIMULINK 中各模块 作用与原理，主要包括电流模型转子磁链估算 matlab function 模块生成原理； SVPWM 模块生成原理；坐标变换模块；三相 IGBT 逆变桥；PI 调节器模块；滤
波器模块及被控对象三相异步电动机参数设置等。另一种仿真实现是全算法编程 仿真实现，因为是采用数字控制，学生要先进行离散控制系统设计，建立离散控 制系统数学模型。学生要明确实际电机数字控制中，逆变器开关频率、电流信号 采样频率及程序控制频率三者之间的关系，以及在仿真中如何体现与实现。在全 算法编程中，要求用MATLAB的M语言编写各模块程序代码，并将各模块M 代码统一放到一个MATLAB function中，输入量为定子两相电流，转速给定， 实际转速，母线电压，控制（载波、开关）周期：输出量为SVPWM调制三相 电压占空比。程序内容包括：斜坡函数、一阶数字滤波器、速度离散PI调节器、 电流离散PI调节器、2s2r和2r/2 s PARK坐标变换和PARK坐标逆变换、3s/2s CLARK坐标变换、电压解耦、电流模型转子磁链角估算、SVPWM调制算法实 现等。控制系统全算法编程仿真包含变量定义、初始化和程序结构设计，模拟实 际工程代码编程，锻炼了学生程序编写能力。 在半实物仿真实验中，采用远宽能源的RCP平台，可以帮助用户把用图形 化高级语言编写的控制算法(Simulink或LabVIEW)下载到原型控制器上，节 省在嵌入式芯片上重新编写和实现算法过程的时间：同时通过现成的硬件1O和 实物被控对象（电机，变频器等）对接起来进行闭环控制，可以加快项目开发周期： 同时StarSim RCP软件可以让用户很方便的在上位机观测实时控制器上的各种 变量和波形，可以节省用户编写上位界面的时间与精力，让用户把精力放在核心 的控制算法的实现和调试上。该实验通过将学生程序下载到快速控制原型控制器 中，进行上位机界面设计1O映射连接，就能够用编写的仿真算法程序去控制真 实电机，实现了仿真与实验的一致性。半实物仿真实验的重点是快速控制原型控 制器的正确使用以及仿真程序输入输出参数与控制器I0接口的正确映射连接。 通过半实物仿真实验，学生能够运用快速控制原型控制器进行半实物仿真实验验 证，提高了现代工具使用能力。 在全实物代码生成实验中，模拟实际项目开发应用，将学生开发的程序应用 到基于DSP或单片机芯片的实际控制器中。Matlab针对DSP芯片可实现仿真程 序直接生成C代码工程文件，通过CCS编译环境将Matlab生成的C代码工程文 件下载到DSP控制芯片中，可通过串口助手软件或者上位机进行实验和调试， 省去了C语言编程，生成的C代码是经过仿真验证的，安全、可靠性提高。在
9 波器模块及被控对象三相异步电动机参数设置等。另一种仿真实现是全算法编程 仿真实现，因为是采用数字控制，学生要先进行离散控制系统设计，建立离散控 制系统数学模型。学生要明确实际电机数字控制中，逆变器开关频率、电流信号 采样频率及程序控制频率三者之间的关系，以及在仿真中如何体现与实现。在全 算法编程中，要求用 MATLAB 的 M 语言编写各模块程序代码，并将各模块 M 代码统一放到一个 MATLAB function 中，输入量为定子两相电流，转速给定， 实际转速，母线电压，控制（载波、开关）周期；输出量为 SVPWM 调制三相 电压占空比。程序内容包括：斜坡函数、一阶数字滤波器、速度离散 PI 调节器、 电流离散 PI 调节器、2s/2r 和 2r/2s PARK 坐标变换和 PARK 坐标逆变换、3s/2s CLARK 坐标变换、电压解耦、电流模型转子磁链角估算、SVPWM 调制算法实 现等。控制系统全算法编程仿真包含变量定义、初始化和程序结构设计，模拟实 际工程代码编程，锻炼了学生程序编写能力。 在半实物仿真实验中，采用远宽能源的 RCP 平台，可以帮助用户把用图形 化高级语言编写的控制算法（Simulink 或 LabVIEW）下载到原型控制器上，节 省在嵌入式芯片上重新编写和实现算法过程的时间；同时通过现成的硬件 IO 和 实物被控对象(电机，变频器等)对接起来进行闭环控制，可以加快项目开发周期； 同时 StarSim RCP 软件可以让用户很方便的在上位机观测实时控制器上的各种 变量和波形，可以节省用户编写上位界面的时间与精力，让用户把精力放在核心 的控制算法的实现和调试上。该实验通过将学生程序下载到快速控制原型控制器 中，进行上位机界面设计 IO 映射连接，就能够用编写的仿真算法程序去控制真 实电机，实现了仿真与实验的一致性。半实物仿真实验的重点是快速控制原型控 制器的正确使用以及仿真程序输入输出参数与控制器 IO 接口的正确映射连接。 通过半实物仿真实验，学生能够运用快速控制原型控制器进行半实物仿真实验验 证，提高了现代工具使用能力。 在全实物代码生成实验中，模拟实际项目开发应用，将学生开发的程序应用 到基于 DSP 或单片机芯片的实际控制器中。Matlab 针对 DSP 芯片可实现仿真程 序直接生成 C 代码工程文件，通过 CCS 编译环境将 Matlab 生成的 C 代码工程文 件下载到 DSP 控制芯片中， 可通过串口助手软件或者上位机进行实验和调试， 省去了 C 语言编程，生成的 C 代码是经过仿真验证的，安全、可靠性提高。在
实验中，学生通过运用matlab DSP嵌入式代码支持包中的硬件设置模块，结合 实际硬件电路进行硬件设置，将编写好的matlab function控制程序嵌入到中断函 数模块里，建立代码生成软件模型，运行build,生成CCS Project。.打开CCs编 译软件，将生成的CCS工程文件导入，编译下载到DSP芯片里。通过该实验环 节能够进行硬件模型设计，掌握全实物代码生成实验流程，培养工程实践应用能 力。 综合实验将学生分成3人一组的团队，任务分工明确，分头查找异步电机矢 量控制变频调速的资料，集中讨论，分析控制系统设计特点与步骤，再进行三相 交直交变频调速系统的设计，明确了个人任务，又体现了团队协作。为了体现区 分度，保证每组设计独立性和创新性，仿真中每组的被控对象电机参数不同，并 要求学生不要局限于指导教师讲解控制模式，查阅专业书籍与文献，能够提出新 的设计思路与方法，能正确分析功率开关逆变器对电网污染和高频噪音的环境影 响（仿真中某个环节采用新的方法实现：仿真编程实现，采用新的磁链估算方法， SVPWM编程实现，良好完成半实物仿真和全实物代码生成验证等等，要体现创 新独特性) 5课程考核方案和依据 本课程评分标准为百分制，依据设计任务的完成情况进行综合评分，其中答 辩成绩占40%，实验报告书成绩占60%。本综合实验3人一组，每组提交一份 实验报告，实验报告书成绩为小组共同成绩。 5.1课程考核方案 课程各类考核项 答辩成绩 综合实验报告 课程目标 创新 验收、 团队 调节器 全数字 半实物仿 全实物代码 报告内 质疑 协作 设计 仿真 真实验 生成实验 容格式 JZLTSXTZHSY-1 15 JZLTSXTZHSY-2 0 JZLTSXTZHSY-3 10
10 实验中，学生通过运用 matlab DSP 嵌入式代码支持包中的硬件设置模块，结合 实际硬件电路进行硬件设置，将编写好的 matlab function 控制程序嵌入到中断函 数模块里，建立代码生成软件模型，运行 build，生成 CCS Project。打开 CCS 编 译软件，将生成的 CCS 工程文件导入，编译下载到 DSP 芯片里。通过该实验环 节能够进行硬件模型设计，掌握全实物代码生成实验流程，培养工程实践应用能 力。 综合实验将学生分成 3 人一组的团队，任务分工明确，分头查找异步电机矢 量控制变频调速的资料，集中讨论，分析控制系统设计特点与步骤，再进行三相 交直交变频调速系统的设计，明确了个人任务，又体现了团队协作。为了体现区 分度，保证每组设计独立性和创新性，仿真中每组的被控对象电机参数不同，并 要求学生不要局限于指导教师讲解控制模式，查阅专业书籍与文献，能够提出新 的设计思路与方法，能正确分析功率开关逆变器对电网污染和高频噪音的环境影 响（仿真中某个环节采用新的方法实现：仿真编程实现，采用新的磁链估算方法， SVPWM 编程实现，良好完成半实物仿真和全实物代码生成验证等等，要体现创 新独特性）。 5 课程考核方案和依据 本课程评分标准为百分制，依据设计任务的完成情况进行综合评分，其中答 辩成绩占 40%，实验报告书成绩占 60%。本综合实验 3 人一组，每组提交一份 实验报告，实验报告书成绩为小组共同成绩。 5.1 课程考核方案 课程各类考核项 课程目标 答辩成绩 综合实验报告 创新 性 验收、 质疑 团队 协作 调节器 设计 全数字 仿真 半实物仿 真实验 全实物代码 生成实验 报告内 容格式 JZLTSXTZHSY-1 15 JZLTSXTZHSY-2 10 JZLTSXTZHSY-3 10
