上游充通大￥ Shanghai Jiao Tong University 深海冷泉与热液 上海交通大学生命科技学院 肖湘 201年4月
Shanghai Jiao Tong University 深海冷泉与热液 2011年4月 上海交通大学 生命科技学院 肖 湘
上游充通大￥ Shanghai Jiao Tong University 魔鬼三角洲 Atlontic Ocean 百慕大三角（英语：Bermuda Triangle,又称魔鬼三角或丧命地狱， Bermuda M Triangle 有时又称百慕大三角洲；但此区域并 不是三角洲地形，且不合语源)，位 于北大西洋的马尾藻海，是由英属百 Canbbeas Seu 慕大群岛、美属波多黎各及美国佛罗 里达州南端所形成的三角区海域，据 称经常发生超自然现象及违反物理定 律的事件，面积约390万平方公里 (150万平方英里)
Shanghai Jiao Tong University 魔鬼三角洲 百慕大三角（英语：Bermuda Triangle，又称魔鬼三角或丧命地狱， 有时又称百慕大三角洲；但此区域并 不是三角洲地形，且不合语源），位 于北大西洋的马尾藻海，是由英属百 慕大群岛、美属波多黎各及美国佛罗 里达州南端所形成的三角区海域，据 称经常发生超自然现象及违反物理定 律的事件，面积约390万平方公里 （150万平方英里）
THE TR钟NGLE 各家观点 ()磁场说。2)黑洞说。 (3)次声说。(4纠水桥说。 (5)晴空湍流说。 A SCI FI CHANNEL ORIGINAL MINISERIES SaF (6)可燃冰说。 英国地质学家，利兹大学的克雷奈尔教授认为：造成百慕 大海域经常出现沉船或坠机事件的元凶是可燃冰.大量的 气泡上升到水面，使海水密度降低，失去原来所具有的浮 力。恰逢此时经过这里的船只，就会像石头一样沉入海底。 CCTV.COM 如果此时正好有飞机经过，当诏气遇到灼热的飞机发动机， 无疑会立即燃烧爆炸，荡然无存
Shanghai Jiao Tong University 各家观点 (l)磁场说。 (2)黑洞说。 (3)次声说。 (4)水桥说。 (5)晴空湍流说。 (6）可燃冰说。 英国地质学家，利兹大学的克雷奈尔教授认为：造成百慕 大海域经常出现沉船或坠机事件的元凶是可燃冰…大量的 气泡上升到水面，使海水密度降低，失去原来所具有的浮 力。恰逢此时经过这里的船只，就会像石头一样沉入海底。 如果此时正好有飞机经过，当沼气遇到灼热的飞机发动机， 无疑会立即燃烧爆炸，荡然无存

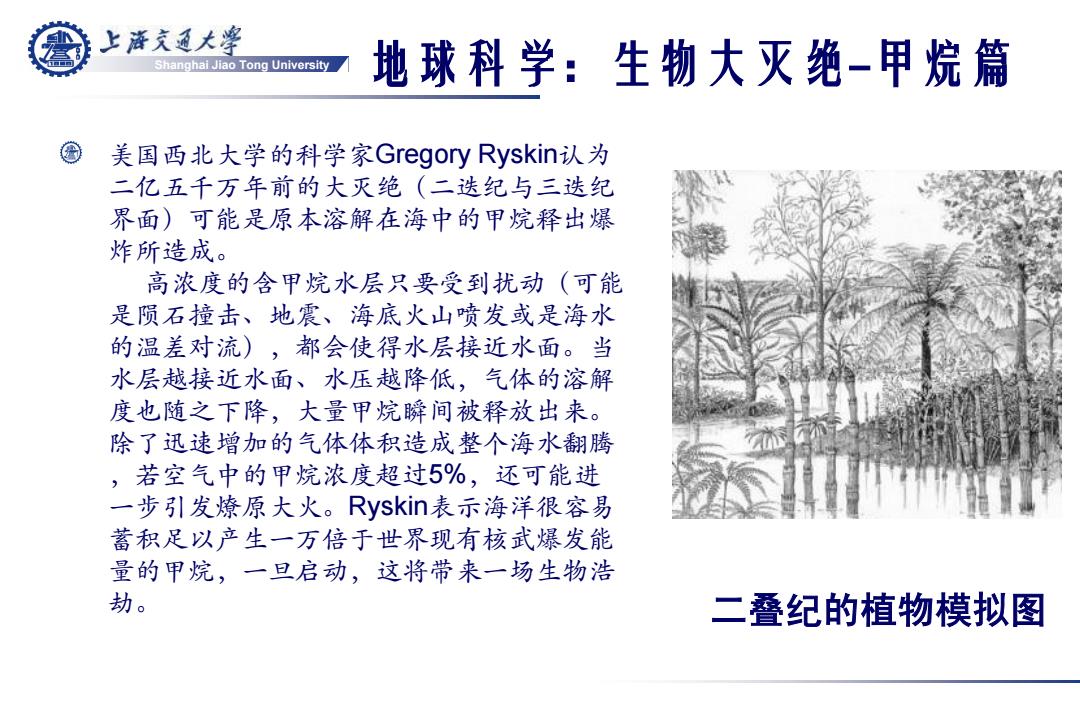

上海通大学 Shanghai Jiao Tong University 地球科学：生物大灭绝-甲烷篇 美国西北大学的科学家Gregory Ryskin认为 二亿五千万年前的大灭绝（二迭纪与三迭纪 界面)可能是原本溶解在海中的甲烷释出爆 炸所造成。 高浓度的含甲烷水层只要受到扰动（可能 是陨石撞击、地震、海底火山喷发或是海水 的温差对流)，都会使得水层接近水面。当 水层越接近水面、水压越降低，气体的溶解 度也随之下降，大量甲烷瞬间被释放出来。 除了迅速增加的气体体积造成整个海水翻腾 ,若空气中的甲烷浓度超过5%，还可能进 一步引发燎原大火。Ryskin表示海洋很容易 蓄积足以产生一万倍于世界现有核武爆发能 量的甲烷，一旦启动，这将带来一场生物浩 劫。 二叠纪的植物模拟图
Shanghai Jiao Tong University 地球科学：生物大灭绝-甲烷篇 美国西北大学的科学家Gregory Ryskin认为 二亿五千万年前的大灭绝（二迭纪与三迭纪 界面）可能是原本溶解在海中的甲烷释出爆 炸所造成。 高浓度的含甲烷水层只要受到扰动（可能 是陨石撞击、地震、海底火山喷发或是海水 的温差对流），都会使得水层接近水面。当 水层越接近水面、水压越降低，气体的溶解 度也随之下降，大量甲烷瞬间被释放出来。 除了迅速增加的气体体积造成整个海水翻腾 ，若空气中的甲烷浓度超过5%，还可能进 一步引发燎原大火。Ryskin表示海洋很容易 蓄积足以产生一万倍于世界现有核武爆发能 量的甲烷，一旦启动，这将带来一场生物浩 劫。 二叠纪的植物模拟图
h 上游充通大￥ Shanghai Jiao Tong University 甲烷水合物深海新能源？ 可燃冰将成为21世纪极具潜力的洁净新能源。 百度2007 洲润 Chinanews.com
Shanghai Jiao Tong University 甲烷水合物 深海新能源？ 可燃冰将成为21世纪极具潜力的洁净新能源 。 百度 2007
上游充通大￥ Shanghai Jiao Tong University I what is gas hydrate? √结晶固体； √结构类似于冰，看起来也像冰，是可以燃烧 的冰； 成分：水和气体（气体可以是CO2,CH4,C2H6, Ar,等)；气体分子填充水分子组成的孔隙 (cage) 一 般分子式：M(H2O)n;或MnH2O,其中M可 以是CO2,CH4,C2H6,Ar,等。 甲烷水合物：CH4(H2O)n,或CH4nH2O 其中n≈5.75
Shanghai Jiao Tong University I what is gas hydrate？ √ 结晶固体; √ 结构类似于冰，看起来也像冰，是可以燃烧 的冰; 成分：水和气体(气体可以是CO2 , CH4 , C2H6 , Ar, 等); 气体分子填充水分子组成的孔隙 (cage) 一般分子式：M·(H2O)n ; 或 M·nH2O, 其中M可 以是CO2 , CH4 , C2H6 , Ar, 等。 甲烷水合物：CH4·(H2O)n , 或 CH4·nH2O 其中 n ≈ 5.75
小孔隙 中孔隙 大孔隙 20个水分子组成 的十二面体的孔 24个水分子组成 隙(12个5边形 的孔隙(12个5 的面，表示为： 边形的面，两 28个水分子组成 512) 个6边形的面，表 的孔隙(51264) 示为：51262)
20个水分子组成 的十二面体的孔 隙（12个5边形 的面，表示为： 5 12） 24个水分子组成 的孔隙(12个 5 边形的面, 两 个6边形的面,表 示为：5 126 2) 28个水分子组成 的孔隙 (5 126 4） 小孔隙 中孔隙 大孔隙
上游充通大￥ Shanghai Jiao Tong University 三种结构 结构I(Structure):气体分子充入小和中的孔隙 结构l(Structure):小和大的孔隙 结构H(Structure H):小孔隙(512)，和另外两种孔隙（中： 435663:大：51268) 甲烷分子小，可进入小孔隙，因此甲烷水合物的主要结构是结 构丨。大分子如丙烷的存在会增加结构Ⅱ的稳定性
Shanghai Jiao Tong University 三种结构 结构 I (Structure I)：气体分子充入小和中的孔隙 结构 II (Structure II)：小和大的孔隙 结构 H (Structure H)：小孔隙(512)，和另外两种孔隙（中： 4 35 66 3；大：5 126 8） 甲烷分子小，可进入小孔隙，因此甲烷水合物的主要结构是结 构 I。大分子如丙烷的存在会增加结构 II 的稳定性
Gas molecules Water molecules
Shanghai Jiao Tong University
上游充通大学 Shanghai Jiao Tong University Background Structure 1m3 Hydrate 164m3 CH4×5.7H2O Methane 中0000→
Shanghai Jiao Tong University 164 m3 Methane 1m3 Hydrate CH4 × 5.7 H2O Structure Background
