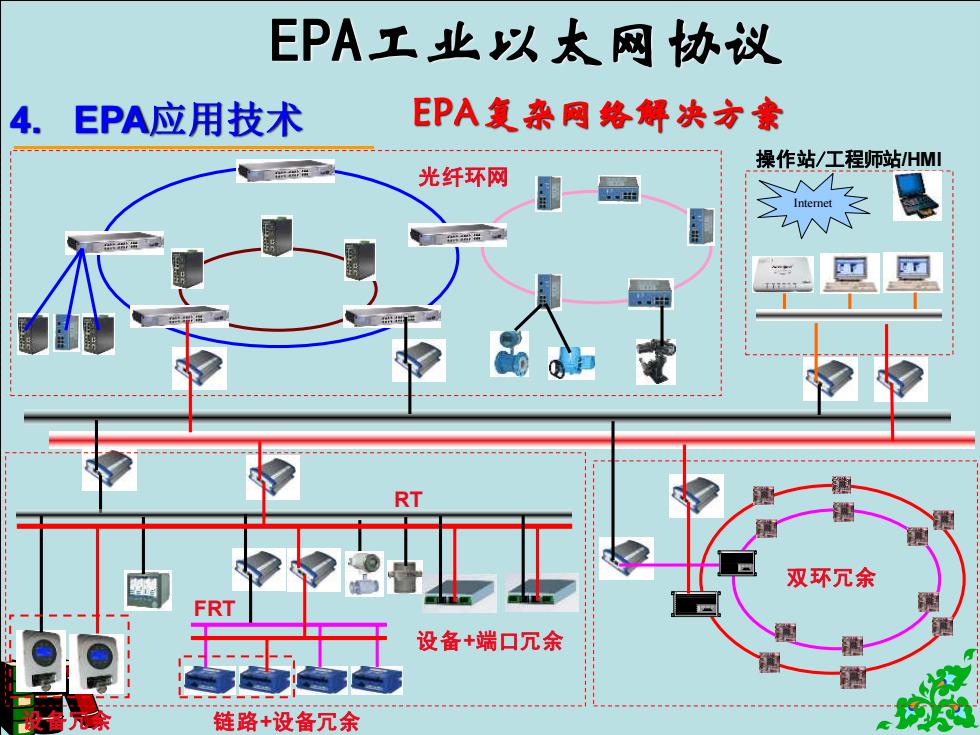

EPA工业以太网协议 4.EPA应用技术 EPA复杂网络解决方豪 操作站/工程师站HMI 光纤环网 品 泰 RT 双环冗余 FRT 设备+端口冗余 链路+设备冗余
工业以太网 4. EPA应用技术 EPA复杂网络解决方案 EPA工业以太网协议 光纤环网 设备+端口冗余 设备冗余 链路+设备冗余 RT FRT 操作站/工程师站/HMI Internet 双环冗余
EPA工业以太网协议 工业以太网 5.EPA系列产品 EPA产品系列 EPA开发平台 SPI接▣ UART接口 RS232接口 2C接口 CAN接口 EISA接口 DPRAM接▣ EPA应用软件
工业以太网 5. EPA系列产品 EPA工业以太网协议 2 EPA开发平台 3 EPA应用软件 1 EPA产品系列 SPI接口 UART接口 RS232接口 I 2C接口 CAN接口 EISA接口 DPRAM接口
EPA工业以太网协议 工业以失网 5.EPA系列产品 EPA模拟量测量/输出模块 EPA EPA EPA A1211模拟信号输入模块A1231热电阻输入模块 A1221热电偶信号输入模块 EPA EPA EPA D1231数字信号输入模块 D0231数字信号输出模块 A0211电流信号输出模块
工业以太网 5. EPA系列产品 EPA工业以太网协议 EPA模拟量测量/输出模块 AI211模拟信号输入模块 AI231热电阻输入模块 AI221热电偶信号输入模块 DI231数字信号输入模块 DO231数字信号输出模块 AO211电流信号输出模块
EPA工业以太网协议 工业以太网 5. EPA系列产品 EPA现场层条统部件 ■EPA现场层系统部件 (数据采集站/远程IO) ·多数字量输入模块 。多数字量输出模块 。多模拟量输入模块 。多模拟量输出模块 ·EPA控制模块(PEC80O0**、 PEC7000、PEC3000等) ◆信号采集控制器 TAC系列(TAC6000, TAC3000等) 。模拟量输入/输出模块 AIO系列(AIO5000等) 开关量输入/输出模块 DI0系列(DI03000、DI03400等)
工业以太网 5. EPA系列产品 EPA工业以太网协议 EPA现场层系统部件 ◼EPA现场层系统部件 （数据采集站/远程IO） ⚫ 多数字量输入模块 ⚫ 多数字量输出模块 ⚫ 多模拟量输入模块 ⚫ 多模拟量输出模块 ⚫ EPA控制模块（PEC8000**、 PEC7000、PEC3000 等） ⚫ 信号采集控制器 TAC系列（TAC6000，TAC3000 等） ⚫ 模拟量输入/输出模块 AIO系列（AIO5000 等） ⚫ 开关量输入/输出模块 DIO系列（DIO3000、DIO3400 等）
EPA工业以太网协议 工业以失网 5.EPA系列产品 基于EPA的现场执行机构及仪表 ■基于EPA的现场一次仪表 ●基于EPA的电动执行机构 ●基于EPA的电磁流量计 ◆基于EPA的温度变送器 ●基于EPA的压力变送器 ◆基于EPA的阀门定位器 8
工业以太网 5. EPA系列产品 EPA工业以太网协议 基于EPA的现场执行机构及仪表 ◼基于EPA的现场一次仪表 ⚫基于EPA的电动执行机构 ⚫基于EPA的电磁流量计 ⚫基于EPA的温度变送器 ⚫基于EPA的压力变送器 ⚫基于EPA的阀门定位器
EPA工业以太网协议 工业以太网 5. EPA系列产品 EPA协议开发模块一览表 支持协议 端口数 开发接口 开发方式 供电 型号 单 EPA-R UA 中间 EPA-F 网 网 RS2 VO 双口 交互 SPI nc R CAN EISA 件开 开发 5V 33V T RT 口 32 口 RAM 口 T 发 CEMI11-1on CEM111-2U11 6 CEMI11-2R11 CE111-1021 CEMI11-2021 6 CEMI1L-1A31 11 1 4 CEMI11-2A31 11 1 CEM121-1DII 4 1 CEM121-2DII 1 CE221-1D1I CEM221-2D11 CE222-1D1 CEM222-2D11 主模 CEM212-1All 式 1 主 CEI2122A11 CEM131-2E1l
工业以太网 5. EPA系列产品 EPA工业以太网协议 EPA协议开发模块一览表
EPA工业以太网协议 工业以失网 5.EPA系列产品 EPA协议开发模块 型号：CEM211 型号：CEM111 型号：CEM112 尺寸：3.048cmX4.064cm 尺寸：5.64cm×5.9cm 尺寸：4.2cmX4.3cm 型号：CEM121 型号：CEM222 型号：CEM212 尺寸：6.28cm×6.44cm 尺寸：6.5cm×6.6cm 尺寸：3.7cm×4.6cm
工业以太网 5. EPA系列产品 EPA工业以太网协议 EPA协议开发模块 型号：CEM111 尺寸：5.64cm×5.9cm 型号：CEM112 尺寸：4.2cm×4.3cm 型号：CEM211 尺寸：3.048cm×4.064cm 型号：CEM121 尺寸：6.28cm×6.44cm 型号：CEM222 尺寸：6.5cm×6.6cm 型号：CEM212 尺寸：3.7cm×4.6cm
EPA工业以太网协议 工业以太网 5.EPA系列产品 EPA应用软件 类别 名称 执行程序 功能 组态软件 EPAConfiguration 监听设备，修改设备信息，功能块组态， 常规软件 时间组态；读取、编写设备描述文件 抓取EPA服务报文，解析报文参数： 工具软件 工具软件 EPASniffer 用户程序烧写；配置设备的P、子网掩码、 MAC等设备信息 一致性、互可操作 EPATester 对被测设备进行一致性、互可操作性测试 性测试软件 调度测试软件 EPACSME Test 测试设备的调度，显示错误信息 测试软件 同步测试软件 EPAClockSync Test 用图形的方式显示设备的时钟同步偏差 服务测试软件 EPAAppEntityService Test 调用EPA服务与设备通信 模块软件 通信栈模块 EPA_SOCKET 封装上位机的EPA通信栈
工业以太网 5. EPA系列产品 EPA工业以太网协议 EPA应用软件 类别 名称 执行程序 功能 常规软件 组态软件 EPA Configuration 监听设备，修改设备信息，功能块组态， 时间组态；读取、编写设备描述文件 工具软件 工具软件 EPA Sniffer 抓取EPA服务报文，解析报文参数； 用户程序烧写；配置设备的IP、子网掩码、 MAC等设备信息 测试软件 一致性、互可操作 性测试软件 EPA Tester 对被测设备进行一致性、互可操作性测试 调度测试软件 EPA CSME Test 测试设备的调度，显示错误信息 同步测试软件 EPA ClockSync Test 用图形的方式显示设备的时钟同步偏差 服务测试软件 EPA AppEntityService Test 调用EPA服务与设备通信 模块软件 通信栈模块 EPA_SOCKET 封装上位机的EPA通信栈
EPA工业以太网协议 工业以失网 5.EPA系列产品 EPA应用软件 」控制策略组态 控制策略组态是为设备输入输出功能块与主控制器功能块之间 建立一条虚拟通道，保证现场设备数据的正确流向。 ■时间调度组态 EPA 时间调度是指对网段中的设备何时使用资源进行调度的过程。 Confi guration.exe ·设备管理 设备管理用于设备信息的显示与修改。 ■设备参数设置和EPA服务调用 对监听到的已知设备和未知设备的网卡基本参数设置，根据用 户选择调用EPA服务与设备进行通信。 ·EPA网络报文分析 EPA Toolkit.exe 抓取EPA服务报文和PTP同步报文，解析各关键字段并罗列显示。 根据过滤条件进行报文筛选。 ·用户程序下载 根据提供的用户程序HEX文件，通过EPA网络进行设备的用户程 序在线更新、升级
工业以太网 5. EPA系列产品 EPA工业以太网协议 EPA应用软件 ◼ 控制策略组态 控制策略组态是为设备输入输出功能块与主控制器功能块之间 建立一条虚拟通道，保证现场设备数据的正确流向。 ◼ 时间调度组态 时间调度是指对网段中的设备何时使用资源进行调度的过程。 ◼ 设备管理 设备管理用于设备信息的显示与修改。 ◼ 设备参数设置和EPA服务调用 对监听到的已知设备和未知设备的网卡基本参数设置，根据用 户选择调用EPA服务与设备进行通信。 ◼ EPA网络报文分析 抓取EPA服务报文和PTP同步报文，解析各关键字段并罗列显示。 根据过滤条件进行报文筛选。 ◼ 用户程序下载 根据提供的用户程序HEX文件，通过EPA网络进行设备的用户程 序在线更新、升级
EPA工业以太网协议 工业以太网 5.EPA系列产品 EPA应用软件 ·一致性测试 EPA一致性测试是用来检验EPA产品是否满足EPA标准的规定 和规范文件的要求。声明基于EPA标准的产品在技术上必须符 合EPA技术标准。 ■互操作测试 EPA Tester.exe EPA互可操作测试是用来检测EPA产品是否能够实现不同厂家 产品互连、互可操作。 周 EPA-OPC服务器，可以连接MCGS等组态监控软件。 EEA加PCServer,exe
工业以太网 5. EPA系列产品 EPA工业以太网协议 EPA应用软件 ◼ EPA-OPC服务器，可以连接MCGS等组态监控软件。 ◼ 一致性测试 EPA一致性测试是用来检验EPA产品是否满足EPA标准的规定 和规范文件的要求。声明基于EPA标准的产品在技术上必须符 合EPA技术标准。 ◼ 互操作测试 EPA互可操作测试是用来检测EPA产品是否能够实现不同厂家 产品互连、互可操作
