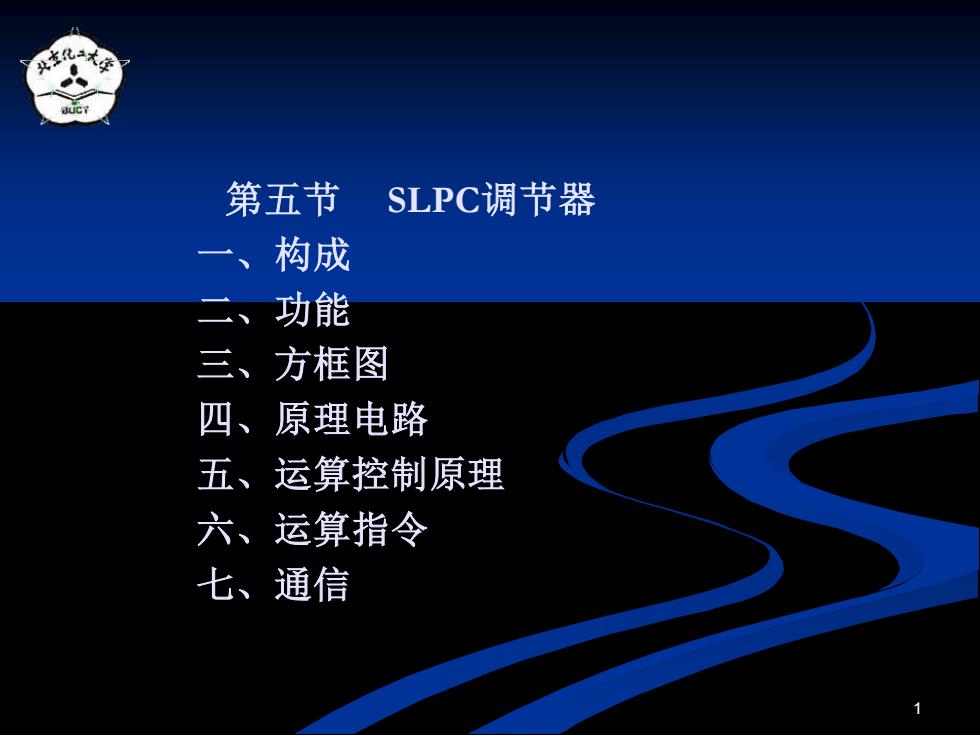

第五节 SLPC调节器 构成 州三四五 功能 方框图 原理电路 运算控制原理 运算指令 七、 通信
1 第五节 SLPC调节器 一、构成 二、功能 三、方框图 四、原理电路 五、运算控制原理 六、运算指令 七、通信
一、基本定义 控制单元、控制要素、热启动、冷启动、C 状态 ■ 二、基本知识 ■ 熟悉运算指令并会编程 ■ (熟悉A、FL寄存器的功能，会用运算指 令熟练编程) 2
2 ◼ 一、基本定义 ◼ 控制单元、控制要素、热启动、冷启动、C 状态 ◼ 二、基本知识 ◼ 熟悉运算指令并会编程 ◼ （熟悉A、FL寄存器的功能，会用运算指 令熟练编程）
第五节SLPC调节器 一、构成 (一)正面板 100 0. 20
3 第五节 SLPC调节器 一、构成 （一）正面板
工位号牌 下灯 PF指示灯 标明被测变量、仪表 控制回路有故障 功能、工段代号、序 ■由用户程序决定是否点亮卡灯点亮 血自万灭 YEW 可编程功能键 灯 测量值指针 单回路控制时，指示被 ■由用户程序决定它的用途 出异常和运算溢 示灯点亮 测变量的大小。串级和 选择控制时，指示主被 给定值指针 测变量的大小 单回路控制时，指示被 运行方式切换按钮 测变量的给定值大小。 ■按钮上带指示灯，A表 串级和选择控制时，指 SET 示自动，M表示手动， 示主被测变量的给定值 C表示虫邻 大小 输出指示表 给定值调整按键 ■指示输出信号4~20mA, 右为4，左为20 调节阀动作标记 ■调节阀分为气开式和 气关式，输出=4mA时， 手动操作杆 IDAI M时，可以调整手操信 可定义气开，也可定 义气关；输出=20mA 号大小，向左信号， 时，可定义气开，也 向右信号↑。 可定义气关，根据工 慢速一40s/全刻度 艺要求确定 快速一4s/全刻度
4 FAIL YEW 故障指示灯 当运算、控制回路有故障 时，指示灯点亮 给定值指针 单回路控制时，指示被 测变量的给定值大小。 串级和选择控制时，指 示主被测变量的给定值 大小 给定值调整按键 按 ▲给定值↑，按 给定值↓，同时按▲ 给定值不变 工位号牌 标明被测变量、仪表 功能、工段代号、序 号 测量值指针 单回路控制时，指示被 测变量的大小。串级和 选择控制时，指示主被 测变量的大小 FAIL LAM 报警指示灯 当输入输出异常和运算溢 出时，指示灯点亮 SET C A M C O 运行方式切换按钮 ◼按钮上带指示灯，A表 示自动，M表示手动， C表示串级 输出指示表 ◼指示输出信号4~20mA， 右为4，左为20 手动操作杆 M时，可以调整手操信 号大小，向左信号↓， 向右信号↑。 慢速—40s/全刻度 快速—4s/全刻度 调节阀动作标记 ◼调节阀分为气开式和 气关式，输出=4mA时， 可定义气开，也可定 义气关；输出=20mA 时，可定义气开，也 可 定义气关，根据工 艺要求确定 PF指示灯 ◼由用户程序决定是否点亮 和熄灭 可编程功能键 ◼由用户程序决定它的用途

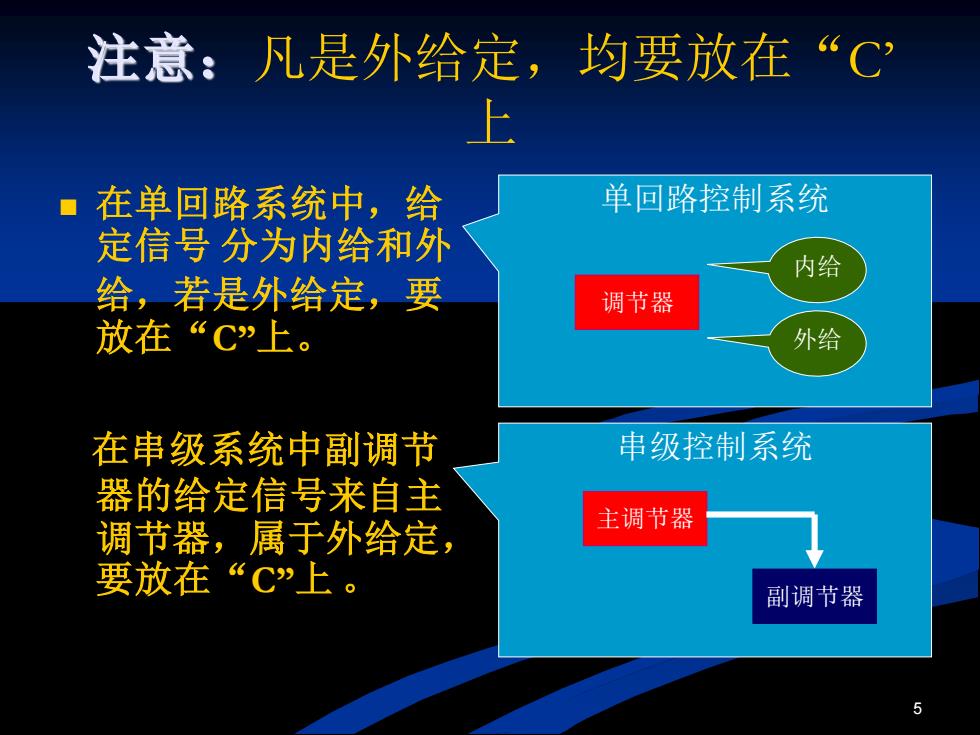

注意：凡是外给定，均要放在“C 上 在单回路系统中，给 单▣路控制系统 定信号分为内给和外 内给 给，若是外给定，要 调节器 放在“C”上。 外给 在串级系统中副调节 串级控制系统 器的给定信号来自主 调节器，属于外给定， 主调节器 要放在“C”上。 副调节器 5
5 注意：凡是外给定，均要放在“C’ 上 ◼ 在单回路系统中，给 定信号 分为内给和外 给，若是外给定，要 放在“C”上。 在串级系统中副调节 器的给定信号来自主 调节器，属于外给定， 要放在“C”上 。 单回路控制系统 调节器 串级控制系统 主调节器 副调节器 内给 外给
(二)侧面盘（调整板） PROGRAMMABLE CONTROLLER MODEL SLPC 5 日00 TUNING ACTION ENABLE ENABLE NABLE TPYE -DATA BATCH NOM EN PN SAMPLE LINEAR N INMIBIT INMIBIT INMIBIT ROM DL MV MH PID L T ML STC PV XN DI CHECK YN DO SCALE MODE ALARM -N TUNING PULSE PROGRAMMER 6
6 （二）侧面盘（调整板） PROGRAMMABLE CONTROLLER EN BATCH SAMPLE NOM LINEAR PN TN TPYE DATA PH PL DL VL VT MV MH ML PID STC PV SV DV XN YN SCALE DI DO MODE CHECK ALARM PULSE N TUNING MODEL SLPC ENABLE INMIBIT ENABLE INMIBIT ENABLE INMIBIT TUNING ACTION ROM PROGRAMMER 用户ROM 连接编程器用插座

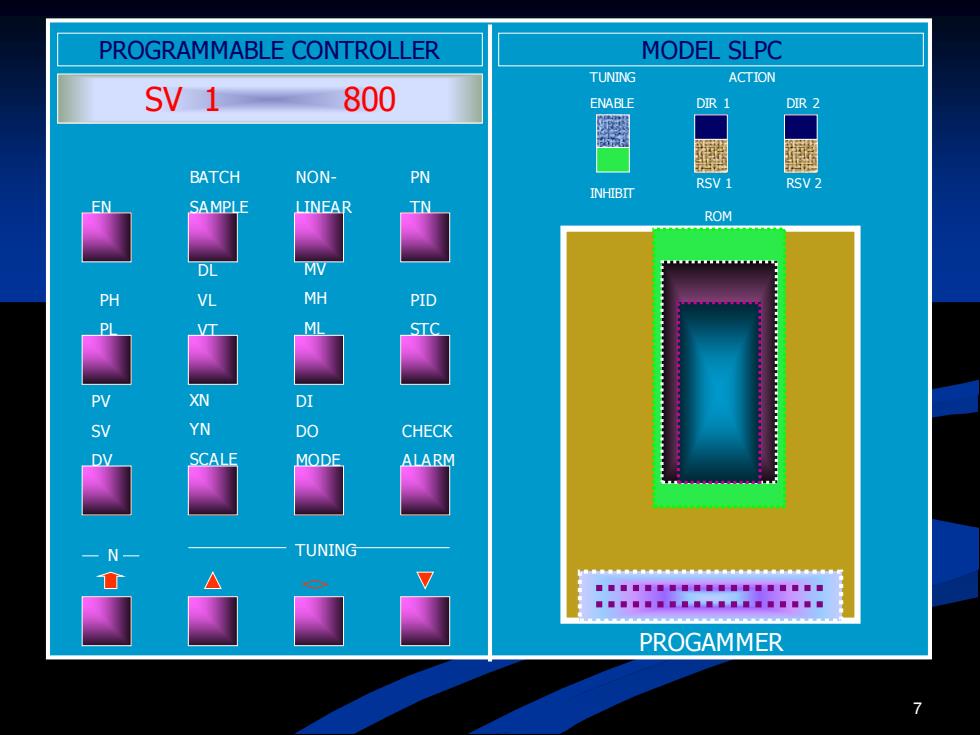

PROGRAMMABLE CONTROLLER MODEL SLPC TUNING ACTION SV 1 800 ENABLE DIR 1 DIR 2 BATCH NON- PN RSV 1 RSV 2 INHIBIT SAMPLE LINEAR ROM MV PH VL MH PID PV XN DI S YN DO CHECK DV SCALE MODE ALARM TUNING ■■■图■■■■■■■■■■■■■■■ PROGAMMER
7 PROGRAMMABLE CONTROLLER MODEL SLPC SV 1 800 N TUNING DI DO MODE CHECK ALARM PV SV DV PH PL XN YN SCALE DL VL VT PID STC EN MV MH ML PN TN NONLINEAR BATCH SAMPLE PROGAMMER TUNING ACTION ENABLE RSV 1 RSV 2 DIR 1 DIR 2 INHIBIT ROM
详解 键盘调整开关： 正反作用开关： 为了防止误操作而设 确定调节器的正 置的开关。 (DIR)反(RVS) 当开关置于禁止 作用。 (INHIBIT)时，键 正反作用开关有两 盘不能操作。 个，因为内部构造相 当开关置于允许 当于二台调节器。 (ENABLE)时，键 盘可以操作
8 键盘调整开关： 为了防止误操作而设 置的开关。 当开关置于禁止 （INHIBIT）时，键 盘不能操作。 当开关置于允许 （ENABLE）时，键 盘可以操作。 正反作用开关： 确定调节器的正 （DIR）反（RVS） 作用。 正反作用开关有两 个，因为内部构造相 当于二台调节器。 详解
详解 ROM插座： 连接编程器的插座： 用于安装EPROM。 用于连接编程器和调 当卡爪在“ON位置 节器。 时，ROM被固定； 当卡爪在“OFF”位 置 时，ROM可脱落
9 ROM插座： 用于安装EPROM。 当卡爪在“ON”位置 时，ROM被固定； 当卡爪在“OFF”位 置 时，ROM可脱落。 连接编程器的插座： 用于连接编程器和调 节器。 详解
二、主要功能 (一)指示、给定、操作功能 PV、SV、MV的指示采用动圈型指示表 内给定一由给定值调整按键给 出15V的给定信号。 外给定一由外来信号或运算给 出1~5V的给定信号。 运行方式切换 由运行方式切 换开关A-M-C或用户程序来完成， 均为无平衡无扰动切换。 手动操作一由手动操作杆完成， 有快速手操和慢速手操
10 二、主要功能 （一）指示、给定、操作功能 PV、SV、MV的指示采用动圈型指示表 内给定——由给定值调整按键给 出 1～5V的给定信号。 外给定——由外来信号或运算给 出1～5V的给定信号。 运行方式切换—— 由运行方式切 换开关A-M-C或用户程序来完成， 均为无平衡无扰动切换。 手动操作——由手动操作杆完成， 有快速手操和慢速手操
