私立华联学院试题纸 2022一一2023学年度第1学期(4卷) 考试形式：☑闭卷口开卷其他 课程名称 电机与电气控制技术 任课教师 朱益朋 教研室主任签字 系（部）主任签字」 学号 考生姓名 系别机电工程系班级 题号一二三四五六七八九十总分 得分 一、判断题（每题1分，共10分） 1.在控制电略中使用热继电器时，应将热元件串联在控制电路中 () 2.互感器式钳形电流表可以交直流两用。 3.交流接触器的铁芯上嵌有短路环，目的是增强电磁铁的吸引力 ( ) 4.在C650卧式车床中，电流表PA的作用是防止电动机过载 5.若使用熔断器做短路保护时，应将它串联在被保护的电路中 6.起动电流会随着转速的升高而逐渐减小，最后达到稳定值 ( 7.在控制电路中，互锁控制的主要作用是实现正、反转控制 8.在控制电略中，几个交流电器的电磁线圈应并联使用 9.电气原理图中所有电器的触点都按没有通电或没有外力作用时的开闭状态 画出 10.直流电机可逆调速系统必须同时改变电枢绕组和励磁绕组电源电压的极 性，电机才能改变转动方向 二、选择题（每题1分，共15分） 1.低压电器通常是指工作在交流1200V、直流 及以下的电路中起通、 断、保护、控制或调节作用的电器设备。 A、1500V B、1000V C、1200y D、800y 《电机与电气控制技术》A卷第1页（共6页）
《电机与电气控制技术》 A 卷 第 1 页 （共 6 页） 私 立 华 联 学 院 试 题 纸 20 _22__——20 _23__学年度 第____1___学期（A 卷） 考试形式：☑闭卷 □开卷 其他___________ 课程名称 电机与电气控制技术 任课教师 朱益朋 教研室主任签字 系(部)主任签字 学号 考生姓名 系别 机电工程系 班级 ------------------------------------------------------------------------------------------------------------- 题号 一 二 三 四 五 六 七 八 九 十 总 分 得分 一、 判断题（每题 1 分，共 10 分） 1.在控制电路中使用热继电器时，应将热元件串联在控制电路中 （ ） 2.互感器式钳形电流表可以交直流两用。 （ ） 3.交流接触器的铁芯上嵌有短路环，目的是增强电磁铁的吸引力 （ ） 4.在 C650 卧式车床中，电流表 PA 的作用是防止电动机过载 （ ） 5.若使用熔断器做短路保护时，应将它串联在被保护的电路中 （ ） 6.起动电流会随着转速的升高而逐渐减小，最后达到稳定值 （ ） 7.在控制电路中，互锁控制的主要作用是实现正、反转控制 （ ） 8.在控制电路中，几个交流电器的电磁线圈应并联使用 （ ） 9. 电气原理图中所有电器的触点都按没有通电或没有外力作用时的开闭状态 画出 （ ） 10. 直流电机可逆调速系统必须同时改变电枢绕组和励磁绕组电源电压的极 性，电机才能改变转动方向 （ ） 二、选择题（每题 1 分，共 15 分） 1．低压电器通常是指工作在交流 1200V、直流 及以下的电路中起通、 断、保护、控制或调节作用的电器设备。 A、 1500V B、1000V C、1200V D、 800V
2.由于电弧的存在，将导致 A、电路的分断时间加长。 B、电路的分断时间缩短。 C、电路的分断时间不变。 D、分断能力提高。 3.在下图符号中，表示断电延时型时间继电器的常开触头是 KT A B、 KT C、 D 4.通电延时时间继电器，它的延时触点动作情况是 A、线圈通电时触点延时动作，断电时触点瞬时动作 B、线圈通电时触点瞬时动作，断电时触点延时动作 C、线圈通电时触点不动作，断电时触点瞬时动作 D、线圈通电时触点不动作，断电时触点延时动作 5.电压继电器的线圈与电流继电器的线圈相比，具有的特点是 A、电压继电器的线圈与被测电路串联 B、电压继电器的线圈匝数多、导线细、电阻大 C、电压继电器的线圈匝数少、导线粗、电阻小 D、电压继电器的线圈工作时无电流 6。甲乙两个接触器，欲实现互锁控制，则应 A、在甲接触器的线圈电路中串入乙接触器的常闭触点 B、在乙接触器的线圈电路中串入甲接触器的常闭触点 C、在两个接触器的线圈电路中互串入对方的常闭触点 D、在两个接触器的线圈电路中互串入对方的常开触点 7.三相笼形电动机采用星-三角降压起动，使用于正常工作时 接法的 电动机。 A、三角形 B、星型 C、两个都行 D、两个都不行 8.三相笼型异步电动机能耗制动是将正在运转的电动机从交流电源上切除 后， A、在定子绕组中串入电阻： B、在定子绕组中通入直流电流； C、重新接入反相序电源； D、以上说法都不正确。 9.下列电器中不能实现短路保护的是 A、熔断器 B、过电流继电器 C、热继电器 D、低压断路器 《电机与电气控制技术》A卷第2页（共6页）
《电机与电气控制技术》 A 卷 第 2 页 （共 6 页） 2．由于电弧的存在，将导致 。 A、电路的分断时间加长。 B、电路的分断时间缩短。 C、电路的分断时间不变。 D、分断能力提高。 3．在下图符号中，表示断电延时型时间继电器的常开触头是 。 A、 B、 C、 D、 4．通电延时时间继电器，它的延时触点动作情况是 。 A、线圈通电时触点延时动作，断电时触点瞬时动作 B、线圈通电时触点瞬时动作，断电时触点延时动作 C、线圈通电时触点不动作，断电时触点瞬时动作 D、线圈通电时触点不动作，断电时触点延时动作 5．电压继电器的线圈与电流继电器的线圈相比，具有的特点是 。 A、电压继电器的线圈与被测电路串联 B、电压继电器的线圈匝数多、导线细、电阻大 C、电压继电器的线圈匝数少、导线粗、电阻小 D、电压继电器的线圈工作时无电流 6．甲乙两个接触器，欲实现互锁控制，则应 。 A、在甲接触器的线圈电路中串入乙接触器的常闭触点 B、在乙接触器的线圈电路中串入甲接触器的常闭触点 C、在两个接触器的线圈电路中互串入对方的常闭触点 D、在两个接触器的线圈电路中互串入对方的常开触点 7．三相笼形电动机采用星-三角降压起动，使用于正常工作时 接法的 电动机。 A、三角形 B、星型 C、两个都行 D、两个都不行 8．三相笼型异步电动机能耗制动是将正在运转的电动机从交流电源上切除 后， 。 A、在定子绕组中串入电阻； B、在定子绕组中通入直流电流； C、重新接入反相序电源； D、以上说法都不正确。 9．下列电器中不能实现短路保护的是 。 A、熔断器 B、过电流继电器 C、热继电器 D、低压断路器
10.熔断器的极限分断能力是指在规定的额定电压和额定功率的条件下，能分 断的 A、额定电流 B、最大过载电流 C、最大起动电流 D、最大短路电流 11.三相异步电动机起动时，起动电流很大，可达额定电流的 A、47倍 B、22.5倍 C、1020倍D、56倍 12.下列哪个控制电路能正常工作 SB1 SB2 KM SB1 SB2 KM A.0 0B.0- KM KM SB1 KM SB2 KM KM1 KM2 D0 H 13.电源引入线采用 AL1、L2、L3标号BU、V、W标号Ca、b、c标号 14.在继电器触点检索中 A左栏为常开所在区号、右栏为常闭触点所在图区数字 B左栏为常闭所在区号、右栏为常开触点所在图区数字 C左栏为辅助触点所在区号、右栏为主触点所在图区数字 15.C650卧式车床中时间继电器KT的作用是 A、确定起动时间 B、确定制动时间 C、保护控制变压器TCD、保护电流表PA 三、填空题（每空1分，共30分） 1.电气控制系统图一般有3种： 和电气安装 接线图。 2.自动空气开关常有的脱扣器有 3.时间继电器按延时方式可分为 型。 4.C650卧式车床的三台电机为 电机、冷却泵电机 和 电机 5.三相笼型异步电动机常用的减压起动方法有 和 等。 《电机与电气控制技术》A卷第3页（共6页）
《电机与电气控制技术》 A 卷 第 3 页 （共 6 页） 10．熔断器的极限分断能力是指在规定的额定电压和额定功率的条件下，能分 断的 。 A、额定电流 B、最大过载电流 C、最大起动电流 D、最大短路电流 11. 三相异步电动机起动时，起动电流很大，可达额定电流的 。 A、4~7 倍 B、2~2.5 倍 C、10~20 倍 D、5~6 倍 12. 下列哪个控制电路能正常工作 。 13. 电源引入线采用 A L1、L2、L3 标号 B U、V、W 标号 C a、b、c 标号 14.在继电器触点检索中 A 左栏为常开所在区号、右栏为常闭触点所在图区数字 B 左栏为常闭所在区号、右栏为常开触点所在图区数字 C 左栏为辅助触点所在区号、右栏为主触点所在图区数字 15.C650 卧式车床中时间继电器 KT 的作用是 。 A、确定起动时间 B、确定制动时间 C、保护控制变压器 TC D、保护电流表 PA 三、填空题（每空 1 分，共 30 分） 1.电气控制系统图一般有 3 种： 、 和电气安装 接线图。 2.自动空气开关常有的脱扣器有 、 、 。 3.时间继电器按延时方式可分为 和 型。 4.C650 卧式车床的三台电机为 电机、冷却泵电机 和 电机 5.三相笼型异步电动机常用的减压起动方法有 、 、 和 等
6,从结构上区分接触器是交流还是直流接触器主要看电磁机构中有没 有 7.电动机控制电路中，起短路保护的低压电器是 起过载保护的器件 是 ,起失压和欠压保护的器件是 。上述三种保护均 具有的器件是 8.交流电动机的调速方法有 和转子串联电阻调速 等。 9.三相异步电动机常用的电气制动方法有 和 10.接触器或继电器的自锁一般是利用自身的 触头保证线圈继续通电。 11.熔断器的主要技术数据包括额定电压、额定电流、 和熔断电流。 12.直流电动机的调速方法有 和电枢串电阻调 速等。 13.直流电机弱磁保护是在电机励磁回路串入 线圈。 14.三相鼠笼式异步电动机在运行中断了一根电源线，则电动机转速 15.按钮开关常用于控制电路， 色表示起动， 色表示停止。 四、问答题（共20分） 1实现多地点控制时，多个启动按钮和停止按钮如何连接？(5分) 2.说明下面两个索引的具体意义。(5分) KM + *x 3.电气原理图中，说出QF、FU、KM、KS、SQ各代表什么电气元件？(5分) 《电机与电气控制技术》A卷第4页（共6页）
《电机与电气控制技术》 A 卷 第 4 页 （共 6 页） 6．从结构上区分接触器是交流还是直流接触器主要看电磁机构中有没 有 。 7.电动机控制电路中，起短路保护的低压电器是 ，起过载保护的器件 是 ，起失压和欠压保护的器件是 。上述三种保护均 具有的器件是 。 8.交流电动机的调速方法有 、 和转子串联电阻调速 等。 9.三相异步电动机常用的电气制动方法有 和 。 10.接触器或继电器的自锁一般是利用自身的 触头保证线圈继续通电。 11.熔断器的主要技术数据包括额定电压、额定电流、 和熔断电流。 12.直流电动机的调速方法有 、 和电枢串电阻调 速等。 13.直流电机弱磁保护是在电机励磁回路串入 线圈。 14.三相鼠笼式异步电动机在运行中断了一根电源线，则电动机转速 。 15.按钮开关常用于控制电路， 色表示起动， 色表示停止。 四、问答题（共 20 分） 1.实现多地点控制时，多个启动按钮和停止按钮如何连接？（5 分） 2. 说明下面两个索引的具体意义。( 5 分 ) 3.电气原理图中，说出 QF、FU、KM、KS、SQ 各代表什么电气元件？(5 分)
4.下面是三相异步电动机的三个线圈绕组，在图上分别连成星形接法、三角形接法。 (5分) A1 B1 C1 A2 B2 C2 N X1 Y1 Z1 X2 Y2 Z2 (a)屋形接法 (b)三角形接法 第五题、分析设计题（共三题，共25分） 1、 用符号法分析原理图中工作原理（如下图）(7分) U KM KM2 KM227 KM12 M KM2 KT 图2-9按时间原则控制的单向能耗制动控制电路图 《电机与电气控制技术》A卷第5页（共6页）
《电机与电气控制技术》 A 卷 第 5 页 （共 6 页） 4.下面是三相异步电动机的三个线圈绕组，在图上分别连成星形接法、三角形接法。 ( 5 分 ) (a)星形接法 （b）三角形接法 第五题、分析设计题（共三题，共 25 分） 1、 用符号法分析原理图中工作原理（如下图）（7 分）

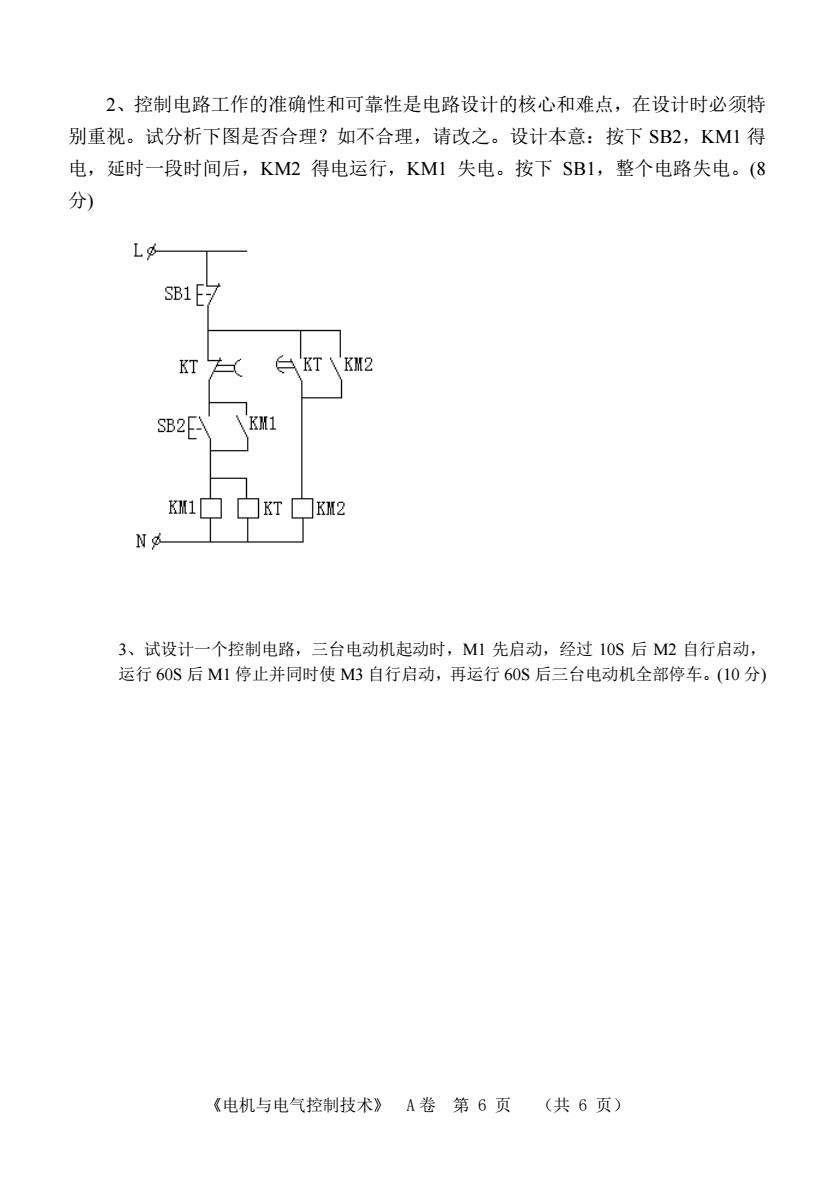

2、控制电路工作的准确性和可靠性是电路设计的核心和难点，在设计时必须特 别重视。试分析下图是否合理？如不合理，请改之。设计本意：按下SB2,KM1得 电，延时一段时间后，KM2得电运行，KM1失电。按下SB1,整个电路失电。(8 分) L必 SB1F7 KT KM2 K1白白KT白K2 N 3、试设计一个控制电路，三台电动机起动时，M1先启动，经过10S后M2自行启动， 运行60S后M1停止并同时使MB自行启动，再运行60S后三台电动机全部停车。(10分) 《电机与电气控制技术》A卷第6页（共6页）
《电机与电气控制技术》 A 卷 第 6 页 （共 6 页） 2、控制电路工作的准确性和可靠性是电路设计的核心和难点，在设计时必须特 别重视。试分析下图是否合理？如不合理，请改之。设计本意：按下 SB2，KM1 得 电，延时一段时间后，KM2 得电运行，KM1 失电。按下 SB1，整个电路失电。(8 分) 3、试设计一个控制电路，三台电动机起动时，M1 先启动，经过 10S 后 M2 自行启动， 运行 60S 后 M1 停止并同时使 M3 自行启动，再运行 60S 后三台电动机全部停车。(10 分)
