私立华联学院:《汽车电控技术》课程教学资源(PPT课件)第6章 发动机ECU

资源类别:文库,文档格式:PPS,文档页数:13,文件大小:1.23MB,团购合买
点击下载完整版文档(PPS)

第六章发动机ECU 发动机ECU是发动机电子控制系统的中枢,其作用是 由内存的程序对传感器输入的信号进行处理、分析、运算 、判断,然后向执行器输出控制指令,控制执行器的工作 使发动机按预定的工况工作。 原而起 CARTRONIC 主讲:丘德龙

第六章 发动机ECU 发动机ECU是发动机电子控制系统的中枢,其作用是 由内存的程序对传感器输入的信号进行处理、分析、运算 、判断,然后向执行器输出控制指令,控制执行器的工作 ,使发动机按预定的工况工作。 主讲:丘德龙

零车港网 车港网 新款POLO瑞士IC-CHIPTRONIC发动机控制单元具体 的位置和内部结构 米Q7 主讲:丘德龙

新款 POLO 瑞士IC-CHIPTRONIC发动机控制单元具体 的位置和内部结构 主讲:丘德龙

一、 ECU的组成 发动机ECU主要由输入回路(包括模拟/数字转换器) 、 单片微型计算机、输出回路等组成,由于单片微型计算机 是ECU的主要组成,因此人们常把发动机ECU称作ECU或微处 理机。 传感器 ECU 棋拟信号 人回路 出回路 执行器 微机。 存储器 ROM-RAM 数字信号 人回路 CPU 图3-1发动机ECU的外形与组成 主讲:丘德龙

一、ECU的组成 图3-1 发动机ECU的外形与组成 发动机ECU主要由输入回路(包括模拟/数字转换器) 、单片微型计算机、输出回路等组成,由于单片微型计算机 是ECU的主要组成,因此人们常把发动机ECU称作ECU或微处 理机。 主讲:丘德龙

e2粒7 显年方口 0 CHUIIMCRIHCI1E) 4d教播总风 名 春候老铁防上程得儿春法洗 着合雄制有◆同 t小商世A产 下A人生读的样1数播 单%7福 2)履待8箱步塑 HBAB6AA588A 解情年加制8造成始号 么经气售华其,4 CV,为车t 位卷程。线等料备杆, 4时2.13用4美供 满发E能金随来A, 电生州桂城生年种包秀 飞5性平华院建州 这飞松的9最,1122纯 1X.15脚49需生道流 客码 8建法老筑74C4盟 幼童,存列GU其再8 人神生海修年通 代上,马解84经秋种 合1标上利装道得 成T一人关其系减 生民杆纸无,经树中通 次但物 大塘来二发 鲁,量转久大线 电信养特】 T4和191M一着 4CV时是时习 体置电是和A气 充式特A太其美 界发送A的1满老特 慎为七望丝的内有V情 空地重警切咖的 受说随老8、西 作■专大切 作通想恒物入联 需流超化然,我量性飞 ”冬支静航样流金每生里传属 。十重停8国 路的餐关线风,建项风 超某金自舍定风.油 员标走过于民映星方传4男有手的 器三序。成心机能号 里财界人是等就摩 GOHD

1、输入回路 输入回路的作用 输 是对输入信号进行预 除去杂波 处理。其预处理的主 入 要内容是先将传感器 输入信号中的杂波去 V 几几 除掉、正弦波转变为 路 正弦波·矩形波 矩形波,然后再将其 转拖成输入电平,如 几 3 2所示 12V-5V 图32输入回路的作用 米 主讲:丘德龙

1、输入回路 图3-2 输入回路的作用 输入回路的作用 是对输入信号进行预 处理。其预处理的主 要内容是先将传感器 输入信号中的杂波去 除掉、正弦波转变为 矩形波,然后再将其 转换成输入电平,如 图3-2所示 主讲:丘德龙

传感器输出的信号有模拟信号和数字信号两种。 【想一想】哪些传感器输出的是模拟信号?哪些传感器 输出的是数字信号呢? (a) (b) 图33传感器的输出信号 (a)模拟信号(b)数字信号 米《 主讲:丘德龙

图3-3 传感器的输出信号 (a)模拟信号 (b)数字信号 传感器输出的信号有模拟信号和数字信号两种。 【想一想】哪些传感器输出的是模拟信号?哪些传感器 输出的是数字信号呢? 主讲:丘德龙

模拟信号(电压) 模拟信号是指信息参数在给定范围内表现为连续的信 号。或在一段连续的时间间隔内,其代表信息的特征量可 以在任意瞬间呈现为任意数值的信号。 连续变化的物理量所表达的信息,如温度、湿度、压 力、长度、电流、电压等等。 MAX-4.36V MIN=880mV 节气门完全打开 6 节气门关闭 节气门关闭 打开点火开关,不启动发动机进行测试 CH1 1V/div DC 500ms/div 主讲:丘德龙

• 模拟信号(电压) 模拟信号是指信息参数在给定范围内表现为连续的信 号。 或在一段连续的时间间隔内,其代表信息的特征量可 以在任意瞬间呈现为任意数值的信号。 连续变化的物理量所表达的信息,如温度、湿度、压 力、长度、电流、电压等等。 主讲:丘德龙

数字信号(频率) 是指幅度的取值是离散的,幅值表示被限制在有限个 数值之内。二进制码就是一种数字信号。 将位置速度的物理量状态转换成时间变化的频率次数 的脉冲信号。如:转速信号、车速信号、点火信号等。 Clock Data 10100111001 Manchester 主讲:丘德龙

• 数字信号(频率) • 是指幅度的取值是离散的,幅值表示被限制在有限个 数值之内。二进制码就是一种数字信号。 • 将位置速度的物理量状态转换成时间变化的频率次数 的脉冲信号。如:转速信号、车速信号、点火信号等。 主讲:丘德龙

2、单片微型计算机 单片微型计算机是将中央处理器CPU(Cental Processing Unit)、存储器M(Memory)、定时器/计 数器、输入/输出,(I/0)接口电路等主要计算机部件集 成在一块集成电路芯片上的微型计算机,如图3-4 内存 控制信号 数据 总线— ROM RAM CPU RAM 控制器 寄存器 v/0 ROM CPU CPU b) 图3-4单片机 (a)外形图(b)单片机框图(c)CPU结构框图 主讲:丘德龙

2、单片微型计算机 • 单片微型计算机是将中央处理器CPU(Cental Processing Unit)、存储器M(Memory)、定时器/计 数器、输入/输出(I/O)接口电路等主要计算机部件集 成在一块集成电路芯片上的微型计算机,如图3-4 图3-4 单片机 (a)外形图 (b)单片机框图 (c)CPU结构框图 主讲:丘德龙

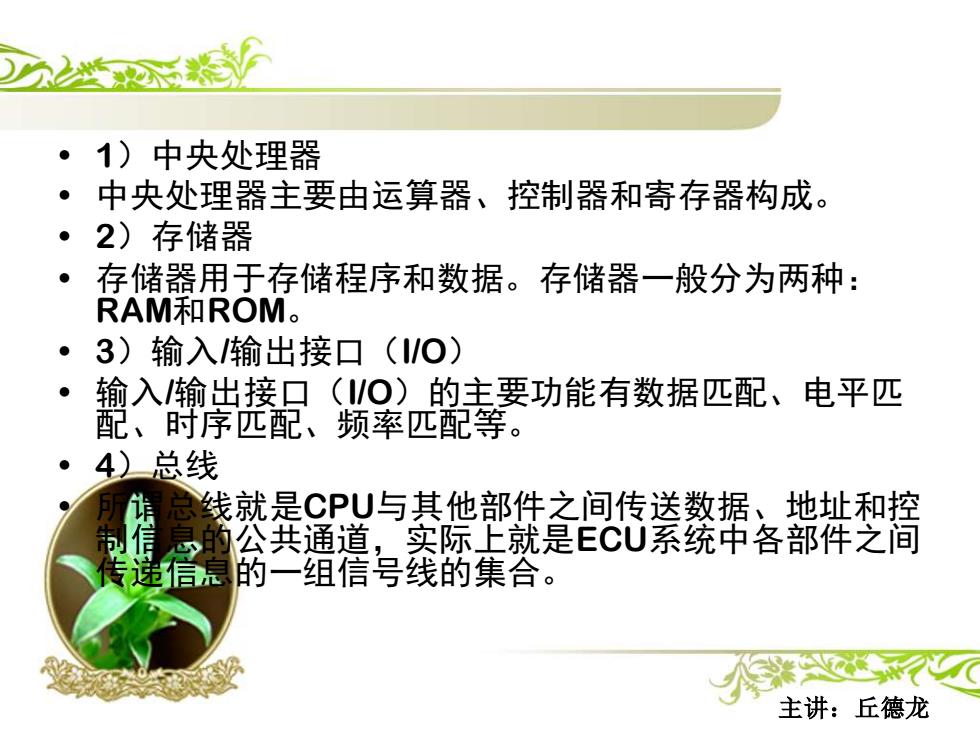

1)中央处理器 中央处理器主要由运算器、控制器和寄存器构成。 2)存储器 。 存储器用于存储程序和数据。存储器一般分为两种: RAM和ROM。 3)输入/输出接口(IO) 输入/输出接口(O)的主要功能有数据匹配、电平匹 配、时序远配、频率匹配等。 4)总线 总线就是CPU与其他部件之间传送数据、地址和控 急的公共通道,实际上就是ECU系统中各部件之间 传递信息的一组信号线的集合。 米《 主讲:丘德龙

• 1)中央处理器 • 中央处理器主要由运算器、控制器和寄存器构成。 • 2)存储器 • 存储器用于存储程序和数据。存储器一般分为两种: RAM和ROM。 • 3)输入/输出接口(I/O) • 输入/输出接口(I/O)的主要功能有数据匹配、电平匹 配、时序匹配、频率匹配等。 • 4)总线 • 所谓总线就是CPU与其他部件之间传送数据、地址和控 制信息的公共通道,实际上就是ECU系统中各部件之间 传递信息的一组信号线的集合。 主讲:丘德龙
