私立华联学院:《汽车电控技术》课程教学资源(PPT课件)第9章 柴油机电控喷油技术

资源类别:文库,文档格式:PPS,文档页数:45,文件大小:3.87MB,团购合买
9.1 概述 9.2 高压共轨式柴油喷射系统的组成 9.3 高压共轨式柴油喷射系统主要组件的结构与工作原理 9.4 高压共轨式柴油喷射系统的控制过程 9.5 高压共轨式柴油喷射系统的故障诊断
点击下载完整版文档(PPS)

第九漳柴油机电控愤油技术 。9.1概述 。9.2高压共轨式柴油喷射系统的组成 。9.3高压共轨式柴油喷射系统主要组件的 结构与工作原理 。9.4高压共轨式柴油喷射系统的控制过程 。9.5高压共轨式柴油喷射系统的故障诊断 主进德龙

第九章 柴油机电控喷油技术  9.1 概述  9.2 高压共轨式柴油喷射系统的组成  9.3 高压共轨式柴油喷射系统主要组件的 结构与工作原理  9.4 高压共轨式柴油喷射系统的控制过程  9.5 高压共轨式柴油喷射系统的故障诊断 主讲:丘德龙

9.1、概述 9.1.1柴油机电控技术的发展史 。 1893年2月23日,德国人鲁道夫·狄塞尔博士(Rudolf Diesel)发明了柴油发动机 。柴油机电子控制技术始于20世纪70年代 。20世纪80年代,微型计算机代替模拟控制电路,利用电磁 阀作为控制器控制喷油 。1990年,电装公司推出配装ECD-U2型高压共轨式电控柴 油喷射系统的柴油机,这是最早定型的高压共轨式电控柴 油喷射系统 。1997年,博世公司研制电控高压共轨系统 2002~2003年,研制成功利用压电晶体控制液压祠服机构 的第二代电控喷油器 经品 主讲丘德龙列

9.1、概述 9.1.1 柴油机电控技术的发展史  1893年2月23日,德国人鲁道夫·狄塞尔博士(Rudolf Diesel)发明了柴油发动机  柴油机电子控制技术始于20世纪70年代  20世纪80年代 ,微型计算机代替模拟控制电路,利用电磁 阀作为控制器控制喷油  1990年,电装公司推出配装ECD-U2型高压共轨式电控柴 油喷射系统的柴油机,这是最早定型的高压共轨式电控柴 油喷射系统  1997年,博世公司研制电控高压共轨系统  2002~2003年,研制成功利用压电晶体控制液压伺服机构 的第二代电控喷油器 主讲:丘德龙

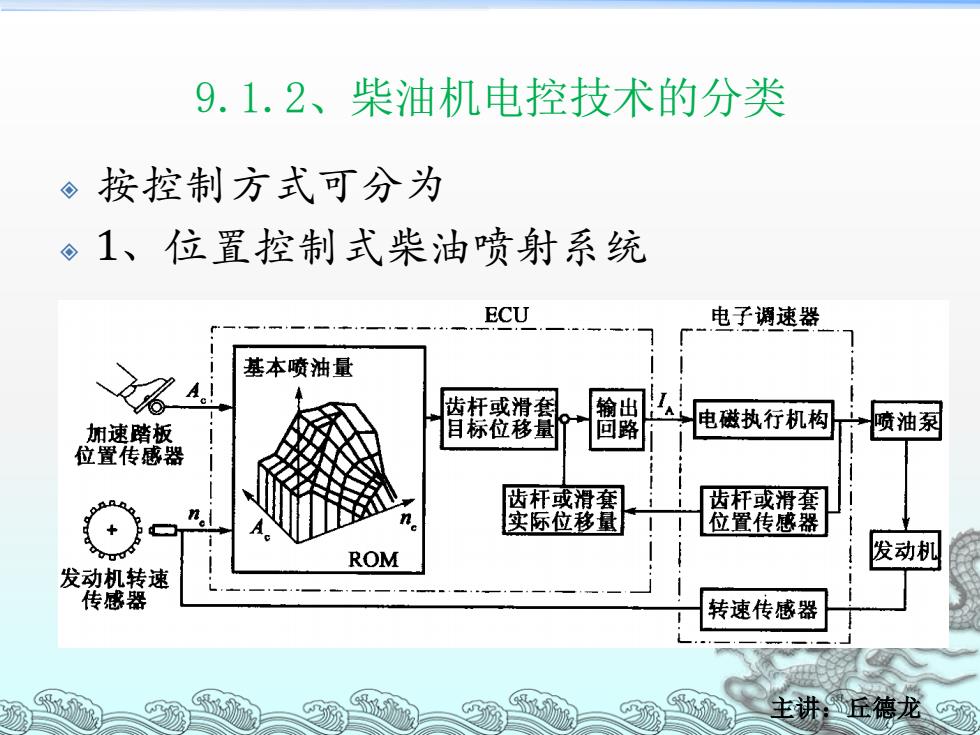

9.1.2、柴油机电控技术的分类 。按控制方式可分为 。1、位置控制式柴油喷射系统 ECU 电子调速器 基本喷油量 齿杆或滑套 输出 加速踏板 目标位移量 回路 电磁执行机构 喷油刻 位置传感器 齿杆或滑套 齿杆或滑套 实际位移量 位置传感器 ROM 发动机 发动机转速 传感器 转速传感器 充德龙

9.1.2、柴油机电控技术的分类  按控制方式可分为  1、位置控制式柴油喷射系统 主讲:丘德龙

。第一代:位置控制式 ©结构特点:保留喷油泵一高压油管一喷油嘴系统,喷油泵 中齿条、齿圈、滑套、柱塞上控油螺旋槽等控制油量的机 械传统机构,只是对齿条或滑套的运动位置,由原来的机 械调速器控制改变为电子控制,使控制精度和响应速度得 以提高。 。优,点:生产继承性好,便于升级改造。 。缺,点:控制自由度小,控制精度差,喷油率和喷射压力难 于控制,而且不能改变传统燃油系统固有的喷射特性,也 很难大幅度地提高喷射压力。 品 主进丘德龙四列

 第一代:位置控制式  结构特点:保留喷油泵一高压油管一喷油嘴系统,喷油泵 中齿条、齿圈、滑套、柱塞上控油螺旋槽等控制油量的机 械传统机构,只是对齿条或滑套的运动位置,由原来的机 械调速器控制改变为电子控制,使控制精度和响应速度得 以提高。  优点:生产继承性好,便于升级改造。  缺点:控制自由度小,控制精度差,喷油率和喷射压力难 于控制,而且不能改变传统燃油系统固有的喷射特性,也 很难大幅度地提高喷射压力。 主讲:丘德龙

。2、时间控制式柴油喷射系统 ECU 基本喷油量 目标喷油量 喷油 输出 目标转角 回路 电磁阀 加速踏板 位置传感器 喷油泵 。 转角信号 喷油装置 ROM 发动机转速 传感器 发动机 主讲氏德龙圆

 2、时间控制式柴油喷射系统 主讲:丘德龙

。第二代:时间控制 。结构特,点:是用高速电磁阀直接控制高压燃油的适时喷射。 这种系统可以是保留原来的喷油泵一高压油管一喷油嘴系 统,也可以采用新型的产生高压的燃油系统 。优,点:控制较精确,泵结构可以更简单 。优,点:低速、低负荷时,其喷油压力不高,而且难以实现 多次喷射,极不利于降低柴油机的噪声和振动。 品 品 主讲丘德龙四列

 第二代:时间控制  结构特点:是用高速电磁阀直接控制高压燃油的适时喷射。 这种系统可以是保留原来的喷油泵一高压油管一喷油嘴系 统,也可以采用新型的产生高压的燃油系统.  优点:控制较精确,泵结构可以更简单  优点:低速、低负荷时,其喷油压力不高,而且难以实现 多次喷射,极不利于降低柴油机的噪声和振动。 主讲:丘德龙

。3、高压共轨式柴油喷射系统。 。高压共轨式柴油喷射系统是一种全新的电 子控制柴油喷射系统,其基本工作原理与 汽油喷射技术相同。 ,(1)燃油高压是由ECU控制,与柴油机的 转速和负荷无关。 ◇ (2)喷油量、喷油定时、喷油特性等是由 ECU根据转速、负荷等信号进行控制。 主进, 丘德龙

 3、高压共轨式柴油喷射系统。  高压共轨式柴油喷射系统是一种全新的电 子控制柴油喷射系统,其基本工作原理与 汽油喷射技术相同。  (1)燃油高压是由ECU控制,与柴油机的 转速和负荷无关。  (2)喷油量、喷油定时、喷油特性等是由 ECU根据转速、负荷等信号进行控制。 主讲:丘德龙

。第三代:时间一压力控制式(共轨式燃油系统) 。结构特点: 。在共轨式蓄压器喷射系统中,ECU通过接 。收各传感器信号,借助于喷油器上的电磁阀,让柴 。油以正确的喷油压力在正确的喷油,点喷射出正确的 。喷油量,保证柴油机最佳的燃烧比、雾化和最佳的 。点火时间,以及良好的经济性和最少的污染排放, 。优点: 低速性能好,省油,环保,经济 9 主讲丘德龙四列

 第三代:时间一压力控制式(共轨式燃油系统)  结构特点:  在共轨式蓄压器喷射系统中,ECU通过接  收各传感器信号,借助于喷油器上的电磁阀,让柴  油以正确的喷油压力在正确的喷油点喷射出正确的  喷油量,保证柴油机最佳的燃烧比、雾化和最佳的  点火时间,以及良好的经济性和最少的污染排放.  优点:  低速性能好,省油,环保,经济 主讲:丘德龙

9.2、高压共轨式柴油喷射系统的组成 。组成:电子控制系统、供油系统。 电子控制系统包括ECU、传感器、执行器和 相关线束。 共领压力 传星器 手油采 的翼油魂消器 油箱 EDC 高压油泵 主讲丘德龙场

9.2、高压共轨式柴油喷射系统的组成  组成:电子控制系统、供油系统。  电子控制系统包括ECU、传感器、执行器和 相关线束。 主讲:丘德龙

GW2.8TC电控柴油机的组成 (GW2.8TC电控柴油机与汽油机不相同部分) 油箱 低压油管 供油系统!油水分离器 高压油泵 共轨管 高压油管 涡轮 增压系统: 压气机 卸压阀 主讲,丘德龙列

GW2.8TC电控柴油机的组成 (GW2.8TC电控柴油机与汽油机不相同部分) 油箱 低压油管 供油系统: 油水分离器 高压油泵 共轨管 高压油管 涡轮 增压系统: 压气机 卸压阀 主讲:丘德龙

点击下载完整版文档(PPS)VIP每日下载上限内不扣除下载券和下载次数;
按次数下载不扣除下载券;
注册用户24小时内重复下载只扣除一次;
顺序:VIP每日次数-->可用次数-->下载券;
共45页,可试读15页,点击继续阅读 ↓↓
