第九节气动调节阀 一、概述 二、阀体部件的特性 分析 三、执行机构的特性 分析 四、气动调节阀的选 择与计算 2023/11/12
2023/11/12 2 第九节 气动调节阀 一、概述 二、阀体部件的特性 分析 三、执行机构的特性 分析 四、气动调节阀的选 择与计算
基本概念 流量系数、串联管道实际可调比、阀阻比 、相对流量的变化率、压力恢复系数、不 平衡力、输出力、允许压差、气开式、气 关式、 二、基本知识 1、七种阀体部件的结构与用途 2023/11/12 3
2023/11/12 3 一、基本概念 流量系数、串联管道实际可调比、阀阻比 、相对流量的变化率、压力恢复系数、不 平衡力、输出力、允许压差、气开式、气 关式、 二、基本知识 1、七种阀体部件的结构与用途
2、线性和对数流量特性的表达式 3、气开式、气关式的选择原则 4、口径DN的计算 5、一般液体、高粘度液体、空化及闪蒸时 液体流量系数C的计算 2023/11/12 4
2023/11/12 4 2、线性和对数流量特性的表达式 3、气开式、气关式的选择原则 4、口径DN的计算 5、一般液体、高粘度液体、空化及闪蒸时 液体流量系数C的计算

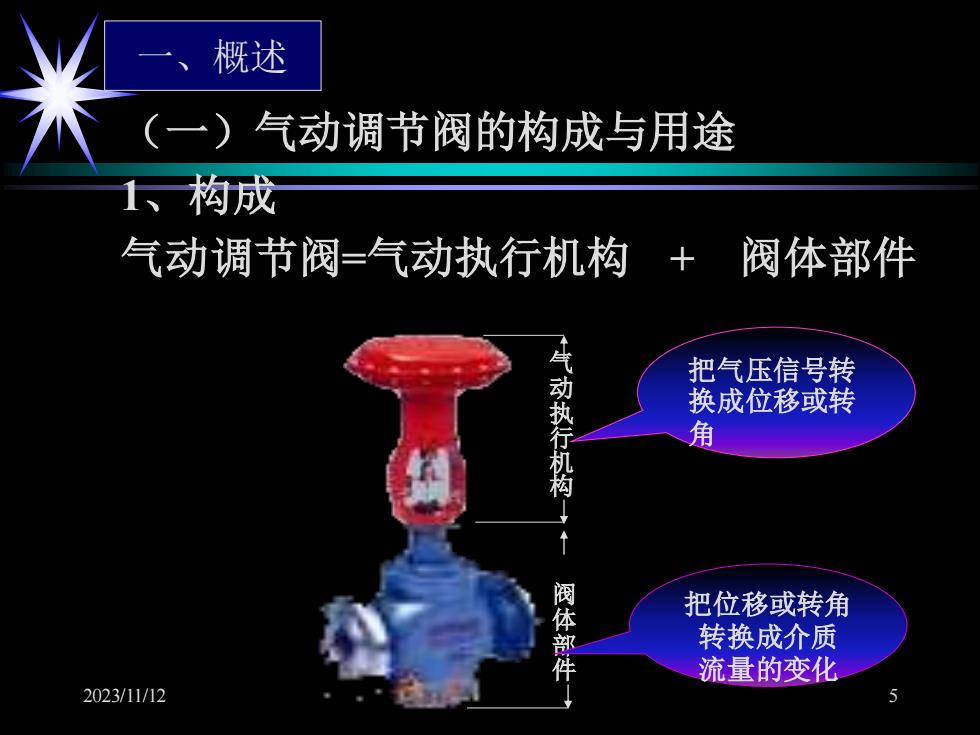

一、 概述 米 (一)气动调节阀的构成与用途 1、构成 气动调节阀=气动执行机构+ 阀体部件 把气压信号转 动执行机构 换成位移或转 角 阀体部 把位移或转角 转换成介质 流量的变化 2023/11/12
2023/11/12 5 （一）气动调节阀的构成与用途 1、构成 气动调节阀=气动执行机构 + 阀体部件 气 动 执 行 机 构 阀 体 部 件 把气压信号转 换成位移或转 角 把位移或转角 转换成介质 流量的变化 一、概述

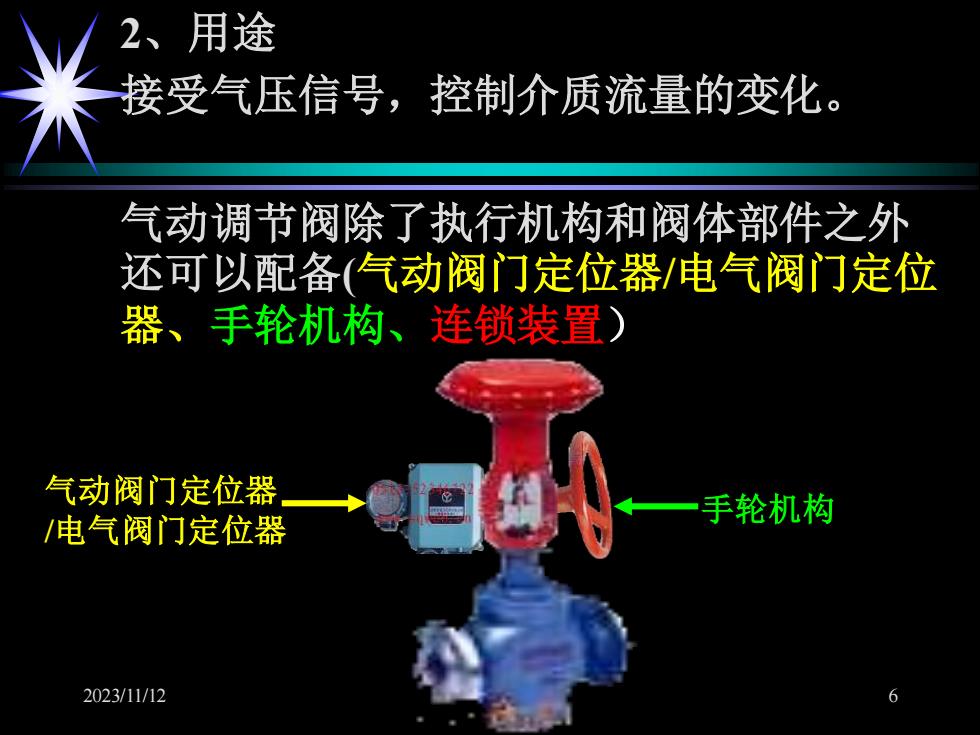

2、用途 接受气压信号，控制介质流量的变化。 气动调节阀除了执行机构和阀体部件之外 还可以配备（气动阀门定位器/电气阀门定位 器、手轮机构、连锁装置) 气动阀门定位器 /电气阀门定位器 手轮机构 2023/11/12 6
2023/11/12 6 2、用途 接受气压信号，控制介质流量的变化。 气动调节阀除了执行机构和阀体部件之外 还可以配备(气动阀门定位器/电气阀门定位 器、手轮机构、连锁装置） 气动阀门定位器 /电气阀门定位器 手轮机构
(二)执行机构的种类及作用 1、膜片式 (1结构 2023/11/12 7
2023/11/12 7 （二）执行机构的种类及作用 1、膜片式 （1）结构
上膜盖 波纹薄膜 下膜盖 推杆 压缩弹簧 弹簧座 支架 调节件 行程标尺 螺母 2023
2023/11/12 8 上膜盖 下膜盖 波纹薄膜 支架 推杆 压缩弹簧 弹簧座 调节件 行程标尺 螺母
米 (2)正反作用 气压信号增加，阀杆向 气压信号增加，阀杆向 下移动一正左 上移动一反作用 气压信号 正作用 反作用 气压信号 2023/11/12 9
2023/11/12 9 （2）正反作用 气压信号增加，阀杆向 下移动—正作用 气压信号增加，阀杆向 上移动—反作用 正作用 气压信号 反作用 气压信号

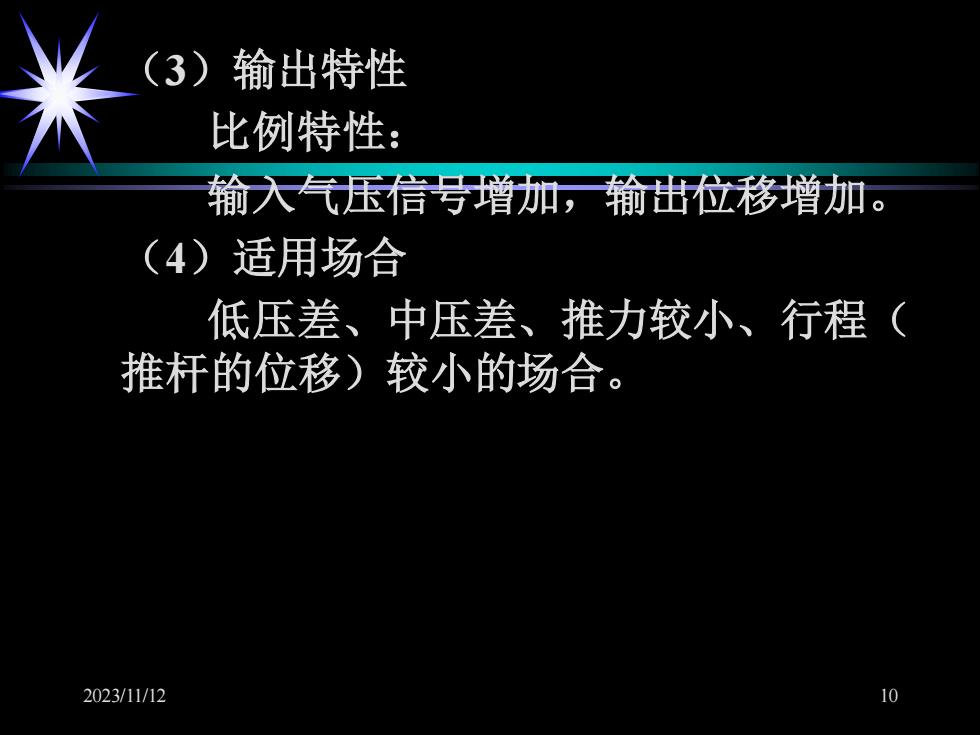

(3)输出特性 比例特性： 输大气压信号增加，输甜位移增加。 (4)适用场合 低压差、中压差、推力较小、行程( 推杆的位移)较小的场合。 2023/11/12 10
2023/11/12 10 （3）输出特性 比例特性： 输入气压信号增加，输出位移增加。 （4）适用场合 低压差、中压差、推力较小、行程（ 推杆的位移）较小的场合
米 2、活塞式 (1)结构 2023/11/12 11
2023/11/12 11 2、活塞式 （1）结构
