练习二 二合领，nm性省跑黄际.百倍时影 3 5 二、参见下列程序，解答3个问题(2.5分) LDXI SQT BSCI STYI END 1.该调节器是对那种过程变量进行控制？ 2。增加一个测量值和给定值进行平方刻度显示的功能，如何编程？ 3.增加一个测量值上下限无识别报警送D01的功能，如何编程？ 三、根据下列框图用SLPC调节器编程(18分) Start 1A K1-T,2 End○
练习二 一、画图（1 分） 一台调节器，PB=100%，TI=1min，TD=0min ，偏差信号如图所示，画出输出信号的图形。 二、参见下列程序，解答 3 个问题（2.5 分） LD X1 SQT BSC1 ST Y1 END 1. 该调节器是对那种过程变量进行控制？ 2. 增加一个测量值和给定值进行平方刻度显示的功能，如何编程？ 3. 增加一个测量值上下限无识别报警送 DO1 的功能，如何编程？ 三、根据下列框图用 SLPC 调节器编程（1.8 分） t x 1 1 2 1 3 1 5 1 Start End FL11 P3→T1 P4→T2 X1→PV BSC (T1) (T2) MV→VLM1→Y1 A14 K1→T1, T2 0(M) 1(A)
四、参见下列程序，说明P1里存的时间最大为多少秒？为什么？(1.7分) LD DH 3.STPI 4.END

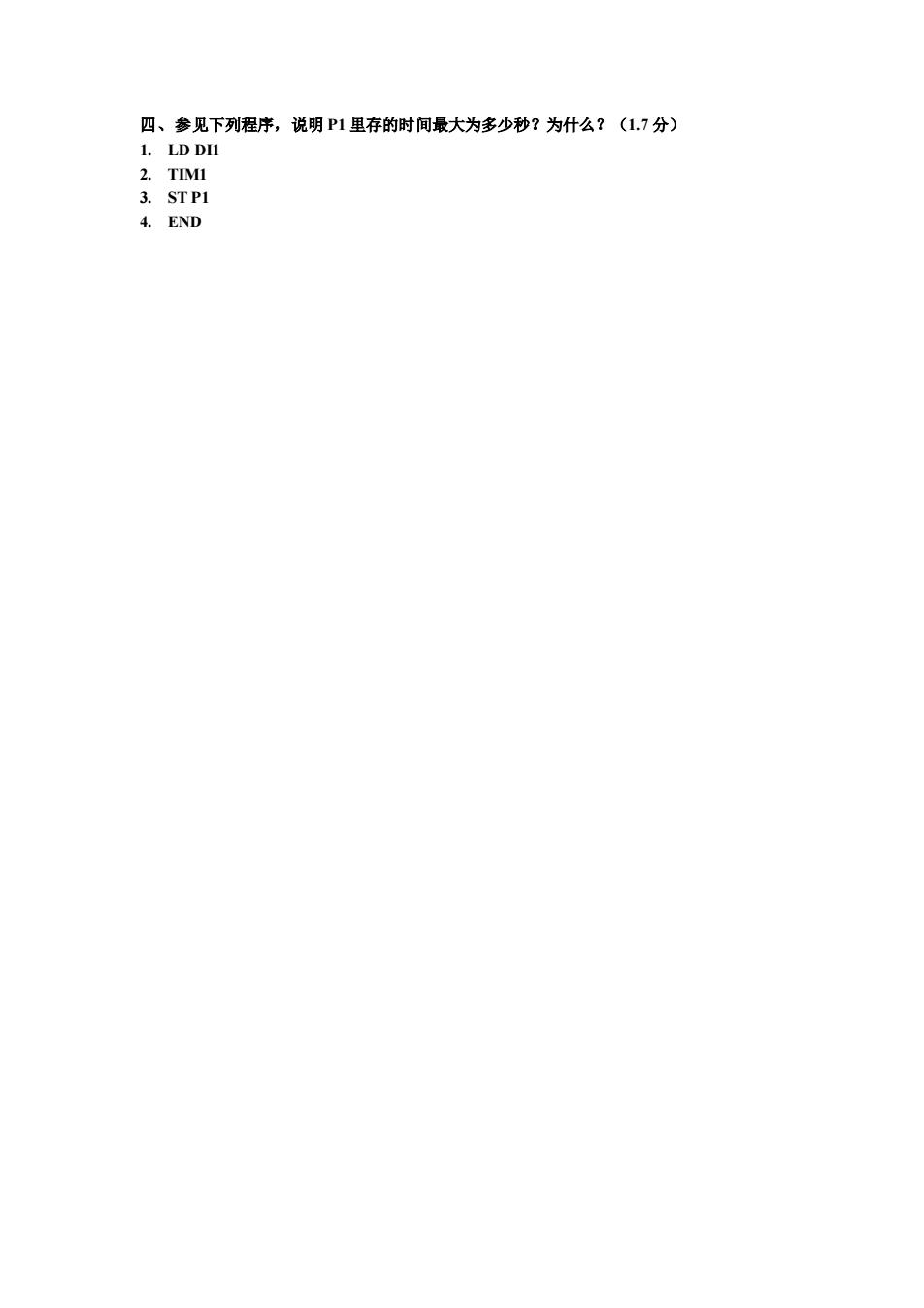

四、参见下列程序，说明 P1 里存的时间最大为多少秒？为什么？（1.7 分） 1. LD DI1 2. TIM1 3. ST P1 4. END
