上一节内容回顾 工业以太网 一、工业以太网简介 二、以太网的物理连接与帧结构 三、TCP八P协议组 四、几种典型的工业以太网
工业以太网 上一节内容回顾 一、工业以太网简介 二、以太网的物理连接与帧结构 三、TCP/IP协议组 四、几种典型的工业以太网
EPA工业以太网协议 工业以太网 一、EPA概述 二、 EPA象统特狂 三、EPA关徒技术 四、EPA应用技术 五、EPA条列产品 六、EPA测试象统 七、EPA推广应用
工业以太网 一、EPA概述 二、EPA系统特征 三、EPA关键技术 四、EPA应用技术 五、EPA系列产品 六、EPA测试系统 七、EPA推广应用 EPA工业以太网协议
EPA工业以太网协议 工业以失网 本节思考题 一、简述EPA协议标准。 二、EPA系统有哪些基本特狂? 三、什么是EPA象统的分布式自组织系统管理技术? 四、 简述EPA的三大关使技术及其解决的问题。 五、阐述EPA通信确定性的实现方法。 六、EPA测试象统包括哪些方面的测试?
工业以太网 本节思考题 EPA工业以太网协议 一、简述EPA协议标准。 二、EPA系统有哪些基本特征? 三、什么是EPA系统的分布式自组织系统管理技术? 四、简述EPA的三大关键技术及其解决的问题。 五、阐述EPA通信确定性的实现方法。 六、EPA测试系统包括哪些方面的测试?
EPA工业以太网协议 工业以太网 1.EPA概述 什么是EPA? ●Ethernet for Plant Automation标准用于工业测量与 控制系统的EPA系统结构与通信规范。 ●Ethernet、.TCP/IP等商用计算机通信领城的主流技术 直接应用于工业控制现场设备间的通信,并在此基础上, 建立的应用于工业现场设备问通信的开放网络通信平台。 提供了基于工业以太网的实肘通信控制条统解决方蜜
工业以太网 1. EPA概述 EPA工业以太网协议 什么是EPA? ● Ethernet for Plant Automation标准用于工业测量与 控制系统的EPA系统结构与通信规范。 ● Ethernet、TCP/IP等商用计算机通信领域的主流技术 直接应用于工业控制现场设备间的通信,并在此基础上, 建立的应用于工业现场设备间通信的开放网络通信平台。 ● 提供了基于工业以太网的实时通信控制系统解决方案

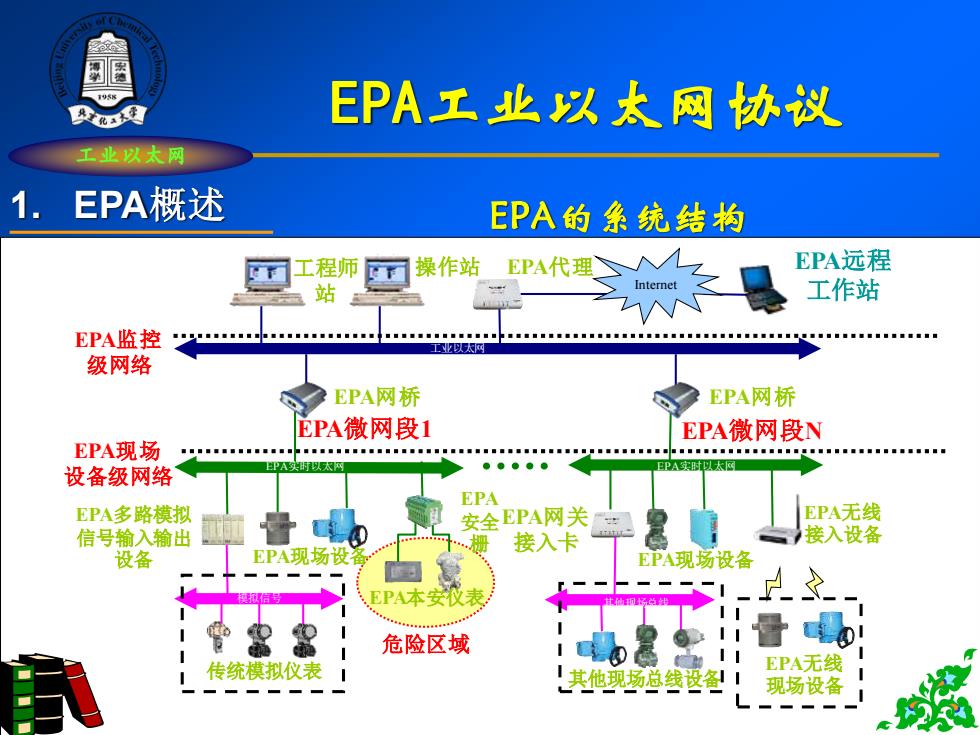

EPA工业以太网协议 工业以失网 1.EPA概述 EPA的系统结构 可工程师操作站 EPA远程 站 工作站 EPA监控 级网络 EPA网桥 EPA网桥 EPA微网段1 EPA微网段N EPA现场 a原及s0果 设备级网络 上PA实时5网 EPA EPA多路模拟 安全EPA网关 EPA无线 信号输入输出 接入设备 设备 EPA现场设 接入卡 EPA现场设备 PA本安仪表 危险区域 传统模拟仪表 EPA无线 儿其他现场总线设 现场设备 L
工业以太网 1. EPA概述 EPA工业以太网协议 EPA的系统结构 工程师 操作站 站 Internet EPA代理 EPA远程 工作站 EPA网桥 传统模拟仪表 EPA现场设备 其他现场总线设备 EPA无线 现场设备 模拟信号 EPA实时以太网 工业以太网 EPA多路模拟 信号输入输出 设备 EPA实时以太网 EPA监控 级网络 EPA现场 设备级网络 其他现场总线 EPA 安全 栅 EPA本安仪表 EPA网关 接入卡 EPA无线 接入设备 EPA网桥 EPA现场设备 危险区域 EPA微网段1 EPA微网段N

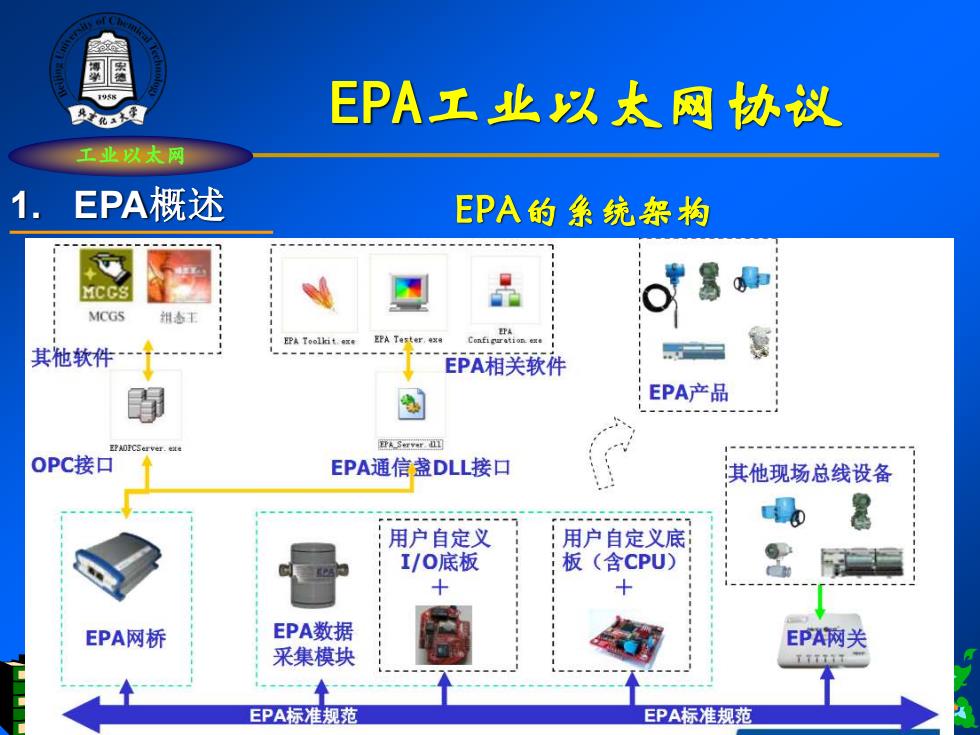

EPA工业以太网协议 工业以太网 1.EPA概述 EPA的系统架构 MCCS 品 MCGS 组态王 EPA Toolkit exe EPA Te 其他软件 EPA相关软件 闈 EPA产品 野ASr国 OPC接口 EPA通信盏DLL接口 其他现场总线设备 用户自定义 用户自定义底 I/O底板 板(含CPU) EPA网桥 EPA数据 EPA网关 采集模块 TTTTYT EPA标准规苑 EPA标准规范
工业以太网 1. EPA概述 EPA工业以太网协议 EPA的系统架构
EPA工业以太网协议 工业以失网 1. EPA概述 EPA的发展历程 工业以太网研究 EPA核心技术研究 EPA国际标准发布 标准制定 产业化推进 (1996-1999) (2000-2005) (2006-) 研究工业以太网 研究EPA工业实时 开发基于EPA的核心应用 ,将以太网成功 以太网,制定EPA 技术,制定基于EPA的系 应用于集散控制 国家标准、国际标准: 列国家标准、国际标准; 系统DCS 在此基础上,开发基于EPA 的系列产品,并在实际生 产装置上进行工程应用
工业以太网 1. EPA概述 EPA工业以太网协议 EPA的发展历程 工业以太网研究 (1996-1999) EPA核心技术研究 标准制定 (2000-2005) 研究EPA工业实时 以太网,制定EPA 国家标准、国际标准; EPA国际标准发布 产业化推进 (2006-) 研究工业以太网 ,将以太网成功 应用于集散控制 系统DCS; 开发基于EPA的核心应用 技术,制定基于EPA的系 列国家标准、国际标准; 在此基础上,开发基于EPA 的系列产品,并在实际生 产装置上进行工程应用
EPA的国际标准制定 EPA是工业自动化领城由中国主持制定的第一个国际标准! EPA线缆与安装技术 2008.5 IEC61784-5-14 EPA功能安全通信EPASafety 2008.1 I1EC61784-3-14 EPA分布式冗余协议DRP 2007 I1EC62439-6 中国第一个实时以太网国际标准 2007.12.14 EC61784-2/CPF14 中国第一个现场总线国际标准 2007.12.14 IEC 61158/Type 14 2006.5.8 中国第一个现场总线国家标准 GB/T20171-2006
工业以太网 EPA的国际标准制定 EPA是工业自动化领域由中国主持制定的第一个国际标准! 2008.5 2008.1 2007 2007.12.14 IEC 61784-5-14 IEC 61784-3-14 IEC 62439-6 IEC 61784-2/CPF14 IEC 61158/Type 14 GB/T 20171-2006 2007.12.14 2006.5.8 中国第一个现场总线国家标准 中国第一个现场总线国际标准 中国第一个实时以太网国际标准 EPA分布式冗余协议DRP EPA功能安全通信EPASafety EPA线缆与安装技术
EPA工业以太网协议 工业以失网 EPA标准体系 1.EPA概述 EPA的标准体系 EPA国际标准 EPA国家标准 EPA EPA实时以太网技术 协议 系统结构与 IEC61784-2CPF14 EPA 通信规苑 EPA 功能块 网络安全 技术规范 规范 EPA分布式冗余协议 EPA现场总线协议 功能安全通信协议 DRP IEC61158/Type14 EPASafety IEC62439-6 1EC61784-3-14 EPA EPA 实时性 互可操作性 测试规范 EPA 测试规范 EPA线缆与安装标准 协议一致性 EC61784-5-14 测试规范
工业以太网 1. EPA概述 EPA工业以太网协议 EPA的标准体系 EPA国际标准 EPA标准体系 EPA国家标准 EPA现场总线协议 IEC61158/Type14 EPA分布式冗余协议 DRP IEC 62439-6 功能安全通信协议 EPASafety IEC 61784-3-14 EPA实时以太网技术 协议 IEC 61784-2/CPF14 EPA线缆与安装标准 IEC 61784-5-14 EPA 系统结构与 通信规范 EPA 协议一致性 测试规范 EPA 功能块 技术规范 EPA 互可操作性 测试规范 EPA 网络安全 规范 EPA 实时性 测试规范
EPA工业以太网协议 工业以太网 2. EPA系统特征 传输介质 同籼电缆、双绞线和光缆等,无需特制 通信速率 EPA通信速率达1 OMbps/100Mbps/1Gbps-善 至更高 拓扑结构 EPA支持星型、环型、总线型以及以上多种 结构混合的拓扑结构 支持多种应用场合 可用于对环境、性能有特殊要求的多种场 合和领城 多业务信息复合传输 支持数据、视频、语音等多业务信息的复 合传输
工业以太网 2. EPA系统特征 EPA工业以太网协议 1 3 5 4 拓扑结构 多业务信息复合传输 2 通信速率 支持多种应用场合 传输介质 同轴电缆、双绞线和光缆等,无需特制 EPA通信速率达10Mbps/100Mbps/1Gbps甚 至更高 EPA支持星型、环型、总线型以及以上多种 结构混合的拓扑结构 可用于对环境、性能有特殊要求的多种场 合和领域 支持数据、视频、语音等多业务信息的复 合传输
