第二节 离心式通风机的性能参数 一、风量 通风机每单位时间内所排送的空气体积，称为风量Q，又称送 风量或流量，其单位为米3 /秒或米3 /时，工程上常用单位是米3 /时。 风机所产生的风量与风机叶轮直径、转速、叶片形式等有关， 其三者之间的相互关系要用下式表示： 2 2 2 4 Q Q D v = Q QD n 3 米 =148 2 3 /秒 或： 米3 /时 式中： Q——通风机的风量； D2——通风机叶轮的外径，米； V2——叶轮外周的圆周速度，米/秒 Q ——流量系数，与风机型号有关。 风机的风量一般用实验方法测得。风量的大小与通风机的尺寸和转 速成正比。 在管道系统中，风量可以通过闸门或改变通风机的转速来调节
第二节 离心式通风机的性能参数 一、风量 通风机每单位时间内所排送的空气体积，称为风量Q，又称送 风量或流量，其单位为米3 /秒或米3 /时，工程上常用单位是米3 /时。 风机所产生的风量与风机叶轮直径、转速、叶片形式等有关， 其三者之间的相互关系要用下式表示： 2 2 2 4 Q Q D v = Q QD n 3 米 =148 2 3 /秒 或： 米3 /时 式中： Q——通风机的风量； D2——通风机叶轮的外径，米； V2——叶轮外周的圆周速度，米/秒 Q ——流量系数，与风机型号有关。 风机的风量一般用实验方法测得。风量的大小与通风机的尺寸和转 速成正比。 在管道系统中，风量可以通过闸门或改变通风机的转速来调节
第二节 离心式通风机的性能参数 二、风压 通风机的出口气流全压与进口气流全压之差称为风机的风压H，其单 位为毫米水柱。风机所产生的风压与风机的叶轮直径、转速、空气密度及 叶片形式有关，其关系可用下式表示： H=ρHv2 2 或： H=0.000334HD2 2n 2 式中： H——通风机全压，毫米水柱； ρ——空气的密度，千克·秒2 /米4；当大气压强在760毫米汞柱，气温为20℃， ρ=1.2千克/米2； v2——叶轮外周的圆周速度，米/秒； H——全压系数，根据实验确定，一般如下： 后向式：H=0.4—0.6； 径向式：H=0.6—0.8； 前向式：H=0.8—1.1； D2——风机叶轮的外径，米； n——风机的转速，转/分
第二节 离心式通风机的性能参数 二、风压 通风机的出口气流全压与进口气流全压之差称为风机的风压H，其单 位为毫米水柱。风机所产生的风压与风机的叶轮直径、转速、空气密度及 叶片形式有关，其关系可用下式表示： H=ρHv2 2 或： H=0.000334HD2 2n 2 式中： H——通风机全压，毫米水柱； ρ——空气的密度，千克·秒2 /米4；当大气压强在760毫米汞柱，气温为20℃， ρ=1.2千克/米2； v2——叶轮外周的圆周速度，米/秒； H——全压系数，根据实验确定，一般如下： 后向式：H=0.4—0.6； 径向式：H=0.6—0.8； 前向式：H=0.8—1.1； D2——风机叶轮的外径，米； n——风机的转速，转/分
第二节 离心式通风机的性能参数 二、风压 风机的风压与转速的平方成正比，适当提高转速就能增大风压。 在管道系统中，风压也可用调节闸门来改变
第二节 离心式通风机的性能参数 二、风压 风机的风压与转速的平方成正比，适当提高转速就能增大风压。 在管道系统中，风压也可用调节闸门来改变
第二节 离心式通风机的性能参数 三、功率 单位时间内所消耗的能量称为功率N，功率的单位用千瓦来表示。 通风机的有效功率（Ny千瓦）即： 102 QH Ny = 式中： Q——通风机输送的风量，米3 /秒； H——通风机产生的风压，毫米水柱； 102——千瓦与千克·米/秒之间的换算关系系数，1千瓦=102千克米/秒
第二节 离心式通风机的性能参数 三、功率 单位时间内所消耗的能量称为功率N，功率的单位用千瓦来表示。 通风机的有效功率（Ny千瓦）即： 102 QH Ny = 式中： Q——通风机输送的风量，米3 /秒； H——通风机产生的风压，毫米水柱； 102——千瓦与千克·米/秒之间的换算关系系数，1千瓦=102千克米/秒

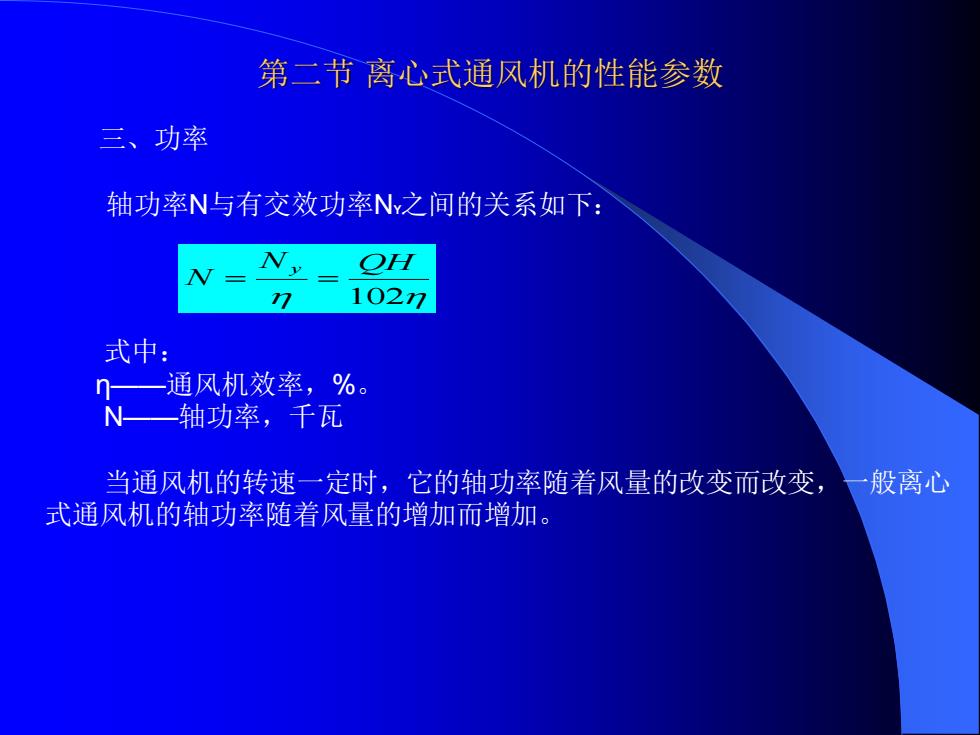

第二节 离心式通风机的性能参数 轴功率N与有交效功率NY之间的关系如下： 102 N QH N y = = 式中： η——通风机效率，%。 N——轴功率，千瓦 当通风机的转速一定时，它的轴功率随着风量的改变而改变，一般离心 式通风机的轴功率随着风量的增加而增加。 三、功率
第二节 离心式通风机的性能参数 轴功率N与有交效功率NY之间的关系如下： 102 N QH N y = = 式中： η——通风机效率，%。 N——轴功率，千瓦 当通风机的转速一定时，它的轴功率随着风量的改变而改变，一般离心 式通风机的轴功率随着风量的增加而增加。 三、功率
第二节 离心式通风机的性能参数 四、效率 通风机的有效功率与轴功率之比为通风机的效率η，即： = 100% N Ny 通风机的有效功率反映了通风机工作的经济性。 后向叶片风机的效率一般在0.8~~0.9之间，前向叶片风机的效率在 0.6~~0.65之间。 同一台风机在一定的转速下，当风量和风压改变时，其效率也随之 改变，但其中必有一个最高效率点，最高效率时的风量和风压称为最佳 工况。 通风机在管道系统中工作时，它的风量与风压应尽可能等于或接近 最佳式况时的风量和风压，应注意使其实际运转效率不低于最高效率的 90 %
第二节 离心式通风机的性能参数 四、效率 通风机的有效功率与轴功率之比为通风机的效率η，即： = 100% N Ny 通风机的有效功率反映了通风机工作的经济性。 后向叶片风机的效率一般在0.8~~0.9之间，前向叶片风机的效率在 0.6~~0.65之间。 同一台风机在一定的转速下，当风量和风压改变时，其效率也随之 改变，但其中必有一个最高效率点，最高效率时的风量和风压称为最佳 工况。 通风机在管道系统中工作时，它的风量与风压应尽可能等于或接近 最佳式况时的风量和风压，应注意使其实际运转效率不低于最高效率的 90 %
第二节 离心式通风机的性能参数 五、通风机的性能曲线 通风机的性能曲线一般有H—Q曲线，N—Q曲线，η—Q曲线三种，这 三种曲线常画在同一图上，统称为风机的特性曲线。根据特性曲线，已知Q 米3 /时，H毫米水柱，N千瓦，η（%）中的任何一值即可求得其它各值
第二节 离心式通风机的性能参数 五、通风机的性能曲线 通风机的性能曲线一般有H—Q曲线，N—Q曲线，η—Q曲线三种，这 三种曲线常画在同一图上，统称为风机的特性曲线。根据特性曲线，已知Q 米3 /时，H毫米水柱，N千瓦，η（%）中的任何一值即可求得其它各值
第二节 离心式通风机的性能参数 有的风机样本中风机中不列出特性曲线，而只列出选择风机的数字 表格，性能表中每一种转速按流量、风压等分为八个性能点。 表中所列出各性能点的最高效率，均在风机最高效率的0.8-0.9范围内。 转速 序号 全压 风量 电动机 4000 1 2 3 4 5 6 7 8 320 310 305 290 285 250 215 190 4250 4820 5275 5870 6300 6800 7300 7760 7.5 五、通风机的性能曲线
第二节 离心式通风机的性能参数 有的风机样本中风机中不列出特性曲线，而只列出选择风机的数字 表格，性能表中每一种转速按流量、风压等分为八个性能点。 表中所列出各性能点的最高效率，均在风机最高效率的0.8-0.9范围内。 转速 序号 全压 风量 电动机 4000 1 2 3 4 5 6 7 8 320 310 305 290 285 250 215 190 4250 4820 5275 5870 6300 6800 7300 7760 7.5 五、通风机的性能曲线
第二节 离心式通风机的性能参数 六、转速 通风机的转速n可用转速表直接测量，其数值用每分钟多少转（转/ 分）来表示。小型风机的转速一般较高，往往与电动机直接相连。大型 风机的转速较低，一般用皮带传动与电动机相连，改变皮带轮的直径即 可调节风机的转速，其关系如下： 1 2 2 1 d d n n = 式中： n1，n2——风机；电动机的转速 d1，d2——风机和电动机的皮带轮的直径。 如要改变风机的转速，只要改变通风机或电动机中任意一个皮带轮的 直径即可。 当改变风机转速时，风机的特性参数；特性曲线也随之改变，亦即， 风机在每一转速下都有其相应的特性曲线
第二节 离心式通风机的性能参数 六、转速 通风机的转速n可用转速表直接测量，其数值用每分钟多少转（转/ 分）来表示。小型风机的转速一般较高，往往与电动机直接相连。大型 风机的转速较低，一般用皮带传动与电动机相连，改变皮带轮的直径即 可调节风机的转速，其关系如下： 1 2 2 1 d d n n = 式中： n1，n2——风机；电动机的转速 d1，d2——风机和电动机的皮带轮的直径。 如要改变风机的转速，只要改变通风机或电动机中任意一个皮带轮的 直径即可。 当改变风机转速时，风机的特性参数；特性曲线也随之改变，亦即， 风机在每一转速下都有其相应的特性曲线
