双踪示波器的使用
双踪示波器的使用
示波器的用途 是展示和观测电信号的电子仪器，可以直 接测量信号电压的大小和周期 观测一切可以转化为电压的电学量、非电 学量、以及它们随时间变化的过程 ·特别适用于观测瞬时变化的过程
示波器的用途 • 是展示和观测电信号的电子仪器，可以直 接测量信号电压的大小和周期 • 观测一切可以转化为电压的电学量、非电 学量、以及它们随时间变化的过程 • 特别适用于观测瞬时变化的过程
纲要 三农 实验且的与要求 三、实验原理 四、实验内容 五、注意事项
纲要： 一、实验目的与要求 二、仪器与装置 三、实验原理 四、实验内容 五、注意事项
一、实验且的与要求 ·了解示波器的基本结构和工作原理，掌握示 波器的调节和使用方法： ·掌握用示波器观察电信号波形的方法： 掌握用示波器测量电信号的电压和频率的 方法：
一、实验目的与要求 • 了解示波器的基本结构和工作原理,掌握示 波器的调节和使用方法； • 掌握用示波器观察电信号波形的方法； • 掌握用示波器测量电信号的电压和频率的 方法；
二 仪器与装置 ·YB4320G型双踪示波器 ·YB1615P型功率函数信号发生器
二、仪器与装置 • YB4320G型双踪示波器 • YB1615P型功率函数信号发生器
B1615日 00558205 石制 088a666 言高盖当“@@仓网 80
三、实验原理 示波器的构造 。 示波器显示波形的原理
三、实验原理 • 示波器的构造 • 示波器显示波形的原理

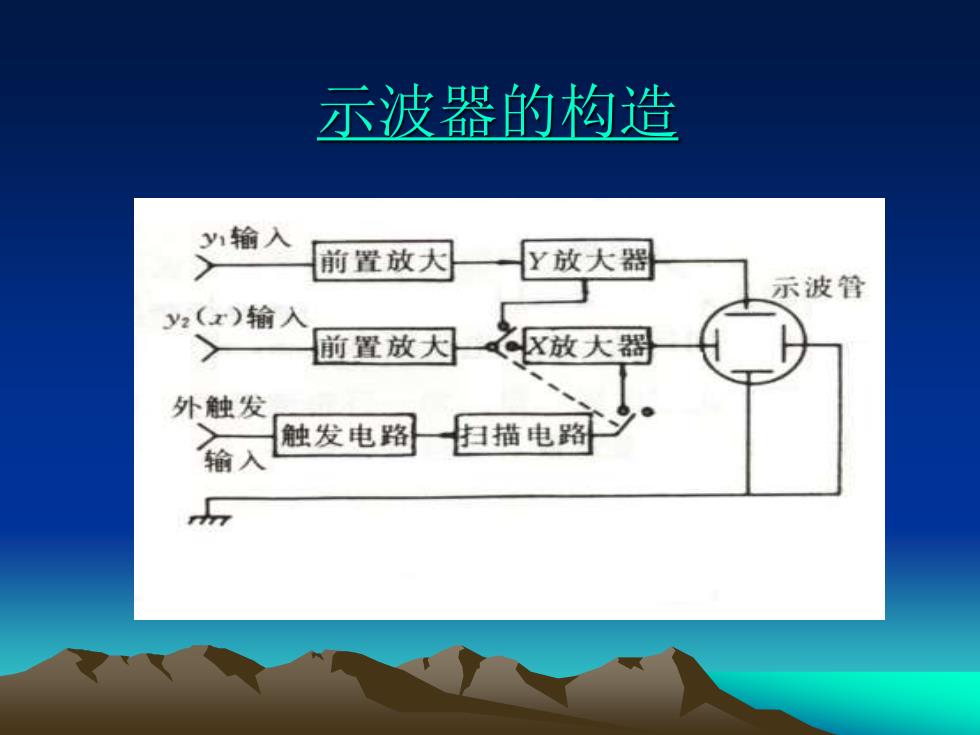

示波器的构造 y输入 前置放大 Y放大器 示波管 y2(x)输入 前置放大 X放大器 外触发 触发电路 扫描电路 输入
示波器的构造

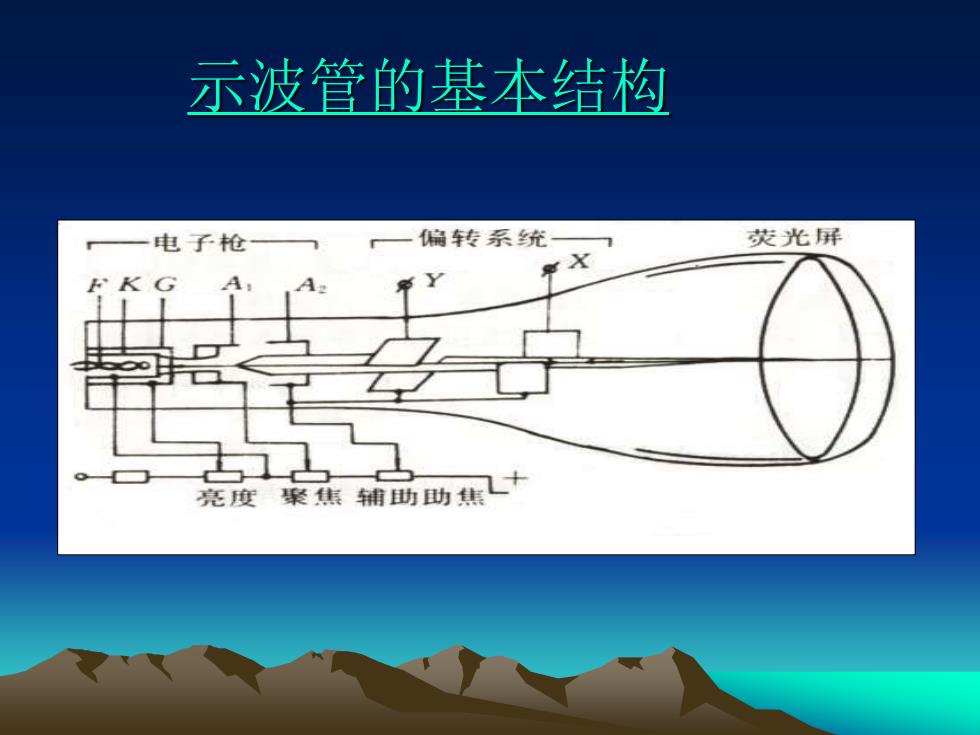

示波管的基本结构 一电子枪 一偏转系统 荧光屏 亮度聚焦辅助助焦十
示波管的基本结构
示波器显示波形的原理 扫描作用 触发扫描 同步作用
示波器显示波形的原理 • 扫描作用 • 触发扫描 • 同步作用
