私立华联学院:《汽车电控技术》课程教学资源(电子教案)第8章 随车自诊断系统OBD

资源类别:文库,文档格式:DOC,文档页数:2,文件大小:24KB,团购合买
点击下载完整版文档(DOC)

汽车电控技术精品课程电子教案 章节号:第八章 课题名称:随车诊断系统OBD 课时安排:5学时 教学方式:课堂讲授、实训 教学过程: 1、了解汽车计算系统的组成及功能: 2、熟悉OBD的目的和特点: 学习目标 3、掌握对装各有第二代随车诊断系统0DⅡ的车辆进行故障诊断方法及步骤: 4、掌握基于OBDⅡ系统监测信息的故障分析方法。 1、OBD系统概述: 2、OD目的及特点,安装脚位布置、故障灯指示灯: 知识要点 3、如何清除故障代码: 4、X431解码器的功能及特点: 5、专用解码器的类型及特点。 1、OBDⅡ目的及特点,安装脚位布置、故障灯指示灯: ★重点分析 2、如何清除故障代码: 3、X431解码器的功能及特点 1、随车自诊断系统的概述 CU除具有对各电控系统的最佳控制功能外.同时还具有故障自诊断的功能。它通过各种传感器 连续不断地监控发动机电控燃油喷射系统、电子点火提前装置、发动机的怠速、自动变速器、制动 防抱死、安全气囊及定速巡航等系统工作状况。当E©u随车诊断系统检测到一个或多个故障信号时, 经判断为故障后,将自动把仪表面盘上的检查警告灯点亮,以提醒驾驶员和检修人员,并将故障信 息以故障码形式存在存储器,它是检修现代汽车不可缺少的重婴诊断方法。 教学内容 2、OBD-Ⅱ诊断系统的主要特点 (1)汽车按标准装用统一的16端子诊断座,如图4-56所示。(2)0D-Ⅱ具有数据传输功能,并规 定了两个传输线标准:欧洲统一标准(IS0-Ⅱ)规定数据传输用“7”号和“15”号端子,美国统一 标准(SAE-J1850)规定数据传输用“2”号和“10”号端子。(3)0D-Ⅱ具有行车记录功能,能记 录车辆行驶过程的有关数据资料:能记忆和更新显示故障码的功能,可利用仪器方便,快速地调取或 清除故障码。(4)装用OBD-Ⅱ的汽车,采用相同的故障码代号且故障码意义统一。 3、OBD-Ⅱ诊断系统的主要功能

汽车电控技术精品课程电子教案 章节号:第八章 课题名称: 随车诊断系统 OBD 课时安排:5 学时 教学方式:课堂讲授、实训 教学过程: 学习目标 1、了解汽车计算系统的组成及功能; 2、熟悉 OBDⅡ的目的和特点; 3、掌握对装备有第二代随车诊断系统 OBDⅡ的车辆进行故障诊断方法及步骤; 4、掌握基于 OBDⅡ系统监测信息的故障分析方法。 知识要点 1、OBD 系统概述; 2、OBDⅡ目的及特点,安装脚位布置、故障灯指示灯; 3、如何清除故障代码; 4、X431 解码器的功能及特点; 5、专用解码器的类型及特点。 ★ 重点分析 1、OBDⅡ目的及特点,安装脚位布置、故障灯指示灯; 2、如何清除故障代码; 3、X431 解码器的功能及特点。 教学内容 1、 随车自诊断系统的概述 ECU 除具有对各电控系统的最佳控制功能外.同时还具有故障自诊断的功能。它通过各种传感器 连续不断地监控发动机电控燃油喷射系统、电子点火提前装置、发动机的怠速、自动变速器、制动 防抱死、安全气囊及定速巡航等系统工作状况。当 Ecu 随车诊断系统检测到一个或多个故障信号时, 经判断为故障后,将自动把仪表面盘上的检查警告灯点亮,以提醒驾驶员和检修人员,并将故障信 息以故障码形式存在存储器,它是检修现代汽车不可缺少的重要诊断方法。 2、0BD-Ⅱ诊断系统的主要特点 (1)汽车按标准装用统一的16端子诊断座,如图4-56所示。(2)OBD-Ⅱ具有数据传输功能,并规 定了两个传输线标准:欧洲统一标准(ISO-Ⅱ)规定数据传输用“7”号和“15”号端子,美国统一 标准(SAE-J1850)规定数据传输用“2”号和“10”号端子。(3)OBD-Ⅱ具有行车记录功能,能记 录车辆行驶过程的有关数据资料;能记忆和更新显示故障码的功能,可利用仪器方便,快速地调取或 清除故障码。(4)装用OBD-Ⅱ的汽车,采用相同的故障码代号且故障码意义统一。 3、OBD-Ⅱ诊断系统的主要功能

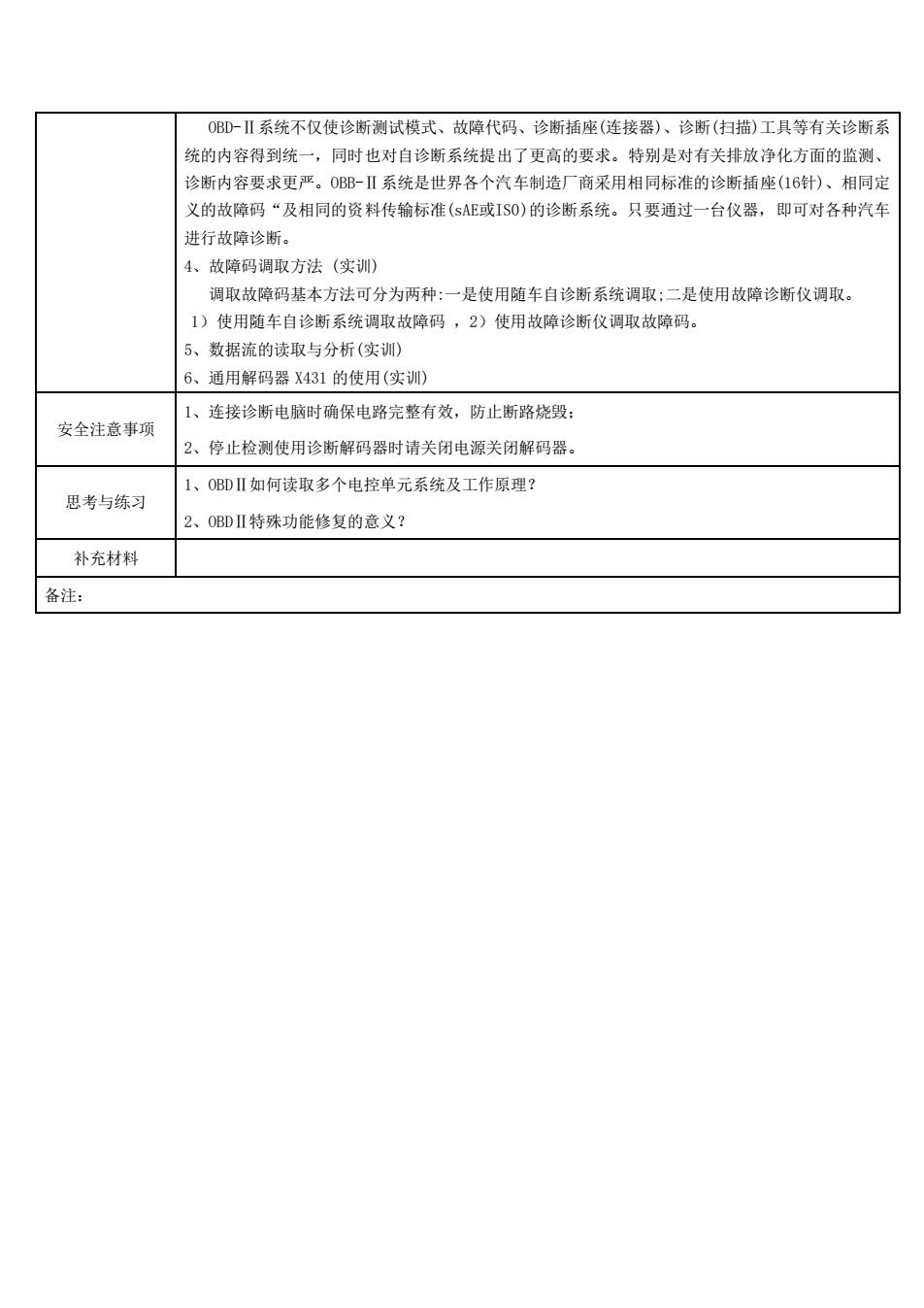

OD-Ⅱ系统不仅使诊断测试模式、故障代码、诊断插座(连接器)、诊断(扫描)工具等有关诊断系 统的内容得到统一,同时也对自诊断系统提出了更高的要求。特别是对有关排放净化方面的监测、 诊断内容要求更严。OB-Ⅱ系统是世界各个汽车制造厂商采用相同标准的诊断插座(16针)、相同定 义的故障码“及相同的资料传输标准(sAE或IS0)的诊断系统。只要通过一台仪器,即可对各种汽车 讲行故喷诊断。 4、故障码调取方法(实训) 调取故障码基本方法可分为两种:一是使用随车自诊断系统调取:二是使用故障诊断仪调取, 1)使用随车自诊断系统调取故障码,2)使用故障诊断仪调取故障码。 5、数据流的读取与分析(实训) 6、通用解码器X431的使用(实训) 1、连接诊断电脑时确保电路完整有效,防止断路烧毁: 安全注意事项 2、停止检测使用诊断解码器时请关闭电源关闭解码器。 1、ODⅡ如何读取多个电控单元系统及工作原理? 思考与练习 2、OBDⅡ特殊功能修复的意义? 补充材料 备注

OBD-Ⅱ系统不仅使诊断测试模式、故障代码、诊断插座(连接器)、诊断(扫描)工具等有关诊断系 统的内容得到统一,同时也对自诊断系统提出了更高的要求。特别是对有关排放净化方面的监测、 诊断内容要求更严。OBB-Ⅱ系统是世界各个汽车制造厂商采用相同标准的诊断插座(16针)、相同定 义的故障码“及相同的资料传输标准(sAE或IS0)的诊断系统。只要通过一台仪器,即可对各种汽车 进行故障诊断。 4、故障码调取方法 (实训) 调取故障码基本方法可分为两种:一是使用随车自诊断系统调取;二是使用故障诊断仪调取。 1)使用随车自诊断系统调取故障码 ,2)使用故障诊断仪调取故障码。 5、数据流的读取与分析(实训) 6、通用解码器 X431 的使用(实训) 安全注意事项 1、连接诊断电脑时确保电路完整有效,防止断路烧毁; 2、停止检测使用诊断解码器时请关闭电源关闭解码器。 思考与练习 1、OBDⅡ如何读取多个电控单元系统及工作原理? 2、OBDⅡ特殊功能修复的意义? 补充材料 备注:
