中国民航大学:《大学物理实验》课程教学资源(教案讲义)霍尔位置传感器测杨氏模量

资源类别:文库,文档格式:DOC,文档页数:6,文件大小:2.85MB,团购合买
点击下载完整版文档(DOC)

实验霍尔位置传感器测杨氏模量 实验目的 1.熟悉霍尔位置传感器的特性: 2。弯曲法利量苗铜的杨氏模量」 3,测黄铜杨氏模量的同时,对霍尔位置传感器定标: 凳经液尔位互传感器测量可假储铁的杨氏模感 4 1.霍尔位置传感器测杨氏模量装置一台 (1)读数显微镜 型号 JC-10型 放大倍数 30 分度值 0.01mm 测量范围 0-6m1 (2)砝码 10.0g8块、20.0g2块 (3)95型售成霜需尔位置传感器 (4)样品(铜板和冷扎板) 2。霍尔位置传感器输出信号测量仪(放大倍数3—5倍)一台(包括直流数字电压表 0-200mV). 实验原理 1,露尔位置传感器 霍尔元件置于磁感应强度为B的磁场中,在垂直于磁场方向通以电流I,则与这二者 相垂直的方向上将产生霍尔电势差U: Un=K-I-B (1) (1)式中K为元件的霍尔灵敏度。如果保持霍尔元件的电流/不变,而使其在一个均匀梯 度的磁场中移动时,则输出的霍尔电势差变化量为 AUn=K.1.dB.AZ (2) d (@)式神为位移量,此式说明者2为数,A,与业成正比。 为实现均匀梯度的磁场,可以如 图1所示,两块相同的磁铁(磁铁截 面积及表面磁感应强度相同)相对放 置,即N极与N极相对,两磁铁之 间留一等间距间隙,霍尔元件平行于 磁铁放在该间隙的中轴上。间隙大小 要根据测量范围和测量灵 而定,间隙越小,磁场梯度就越大 灵敏度就越高。磁铁截面要远大于霍 尔元件,以尽可能的减小边缘效应影 图1

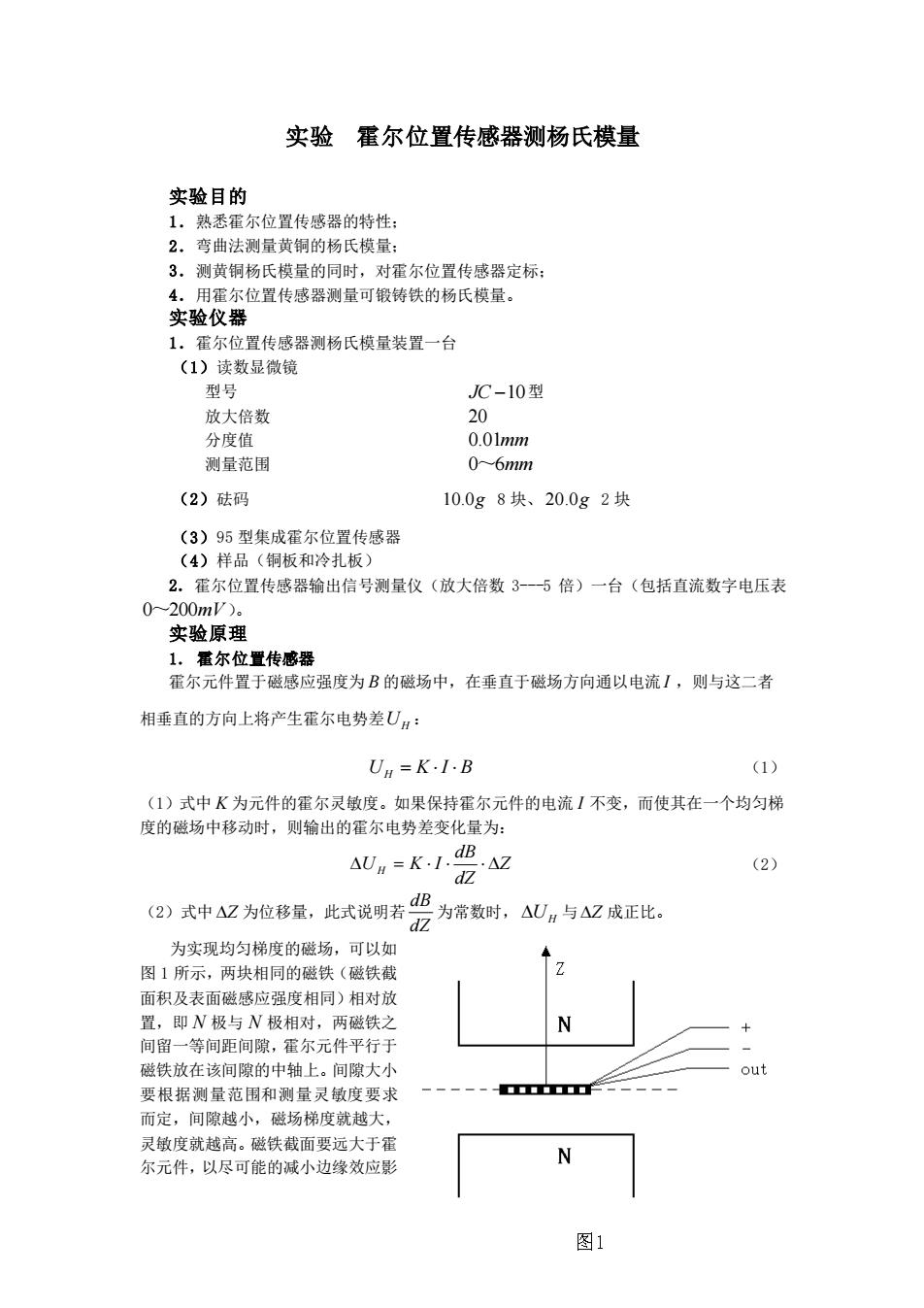

实验 霍尔位置传感器测杨氏模量 实验目的 1.熟悉霍尔位置传感器的特性; 2.弯曲法测量黄铜的杨氏模量; 3.测黄铜杨氏模量的同时,对霍尔位置传感器定标; 4.用霍尔位置传感器测量可锻铸铁的杨氏模量。 实验仪器 1.霍尔位置传感器测杨氏模量装置一台 (1)读数显微镜 型号 JC −10 型 放大倍数 20 分度值 0.01mm 测量范围 0~6mm (2)砝码 10.0g 8 块、 20.0g 2 块 (3)95 型集成霍尔位置传感器 (4)样品(铜板和冷扎板) 2.霍尔位置传感器输出信号测量仪(放大倍数 3---5 倍)一台(包括直流数字电压表 0~200mV )。 实验原理 1. 霍尔位置传感器 霍尔元件置于磁感应强度为 B 的磁场中,在垂直于磁场方向通以电流 I ,则与这二者 相垂直的方向上将产生霍尔电势差 UH : UH = K I  B (1) (1)式中 K 为元件的霍尔灵敏度。如果保持霍尔元件的电流 I 不变,而使其在一个均匀梯 度的磁场中移动时,则输出的霍尔电势差变化量为: Z dZ dB U K I  H =     (2) (2)式中 Z 为位移量,此式说明若 dZ dB 为常数时, UH 与 Z 成正比。 为实现均匀梯度的磁场,可以如 图 1 所示,两块相同的磁铁(磁铁截 面积及表面磁感应强度相同)相对放 置,即 N 极与 N 极相对,两磁铁之 间留一等间距间隙,霍尔元件平行于 磁铁放在该间隙的中轴上。间隙大小 要根据测量范围和测量灵敏度要求 而定,间隙越小,磁场梯度就越大, 灵敏度就越高。磁铁截面要远大于霍 尔元件,以尽可能的减小边缘效应影

响,提高测量精确度。 若磁铁间隙内中心截面处的磁感应强度为零,霍尔元件处于该处时,输出的霍尔电势羞 应该为: 当霍尔元件偏离中心沿Z轴发生位移时,由于磁感应强度不再为零,霍尔元件 也就产生相应的电势差输出,其大小可以用数字电压表测量。由此可以将霍尔电势差为零时 元件所处的位置作为位移参考零点。 霍尔电势差与位移量之间存在一一对应关系,当位移量较小(<2mm),这一对应关系 具有良好的线性。 ,杨氏模量 杨氏模量测定仪主体装置如图2所示,在横梁弯曲的情况下,杨氏模量Y可以用下式表 示: Y= d.Mg (3) 4a3.b.4 ,a为梁的厚度,b为梁的宽度,△Z 0 图2 1.铜刀口上的基线2.读数显微镜3.刀口4.横梁5.铜杠杆(顶端装有95A型集 尔传威哭 6.磁铁盒7.磁铁(N极相对放置) 8.调节架9砝码盘 实验步骤 1,调节底座箱上的水平螺丝旋,将实验装置调节水平。 2.将横梁穿在砝码铜刀口内,安放在两立柱刀口的正中央位置。接着装上铜杠杆,将 有传感器一端插入两立柱刀口中间,该杠杆中间的铜刀口放在刀座上。圆柱型拖尖应在砝码

响,提高测量精确度。 若磁铁间隙内中心截面处的磁感应强度为零,霍尔元件处于该处时,输出的霍尔电势差 应该为零。当霍尔元件偏离中心沿 Z 轴发生位移时,由于磁感应强度不再为零,霍尔元件 也就产生相应的电势差输出,其大小可以用数字电压表测量。由此可以将霍尔电势差为零时 元件所处的位置作为位移参考零点。 霍尔电势差与位移量之间存在一一对应关系,当位移量较小(  2mm ),这一对应关系 具有良好的线性。 2.杨氏模量 杨氏模量测定仪主体装置如图 2 所示,在横梁弯曲的情况下,杨氏模量 Y 可以用下式表 示: a b Z d Mg Y    = 3 3 4 (3) 其中: d 为两刀口之间的距离, M 为所加砝码的质量, a 为梁的厚度, b 为梁的宽度, Z 为梁中心由于外力作用而下降的距离, g 为重力加速度。 1.铜刀口上的基线 2.读数显微镜 3.刀口 4.横梁 5.铜杠杆(顶端装有 95A 型集 成霍尔传感器) 6.磁铁盒 7.磁铁( N 极相对放置) 8.调节架 9 砝码盘 实验步骤 1.调节底座箱上的水平螺丝旋,将实验装置调节水平。 2.将横梁穿在砝码铜刀口内,安放在两立柱刀口的正中央位置。接着装上铜杠杆,将 有传感器一端插入两立柱刀口中间,该杠杆中间的铜刀口放在刀座上。圆柱型拖尖应在砝码

刀口的小圆洞内,传感器若不在磁铁中间,可以松弛固定螺丝使磁铁上下移动,或者用调节 架上的套筒螺母旋动使磁铁上下微动,再固定之。注意杠杆上霍尔传感器的水平位置(圆柱 体有固定螺丝) 3。将铜杠杆上的三眼插座插在立柱的三眼插针上,用仪器电缆一端连接测量仪器,另 一端插在立柱另外三眼插针上:接通电源,调节磁铁或仪器上调零电位器使在初始负载的条 件下仪器指示处于零值。大约预热十分钟左右,指示值即可稳定。 4。调带读数品微镜目镜,直到眼晴观寥镜内的十字线和数字洁晰,然后移动读数显微 镜使通过其能够清楚看到铜刀口上的基线,再转动读数旋纽使刀口点的基线与读数显微镜内 十字刻线吻 实验内容 1.传感器定标(测量k)和计算铜的杨氏模量 用铜板做实验样品,逐次增加砝码M,(每次增加20g砝码),从读数显微镜上读出 相应的梁的位置Z,及数字电压表相应的读数值山,(单位mv),以便于计算杨氏模量 和对霍耳位置传感器进行定标。将测量数据记录在如下表格中 砝码(g) 0 20 40 60 80 100 Z,(m) V (mv) 2.测量铸铁的杨氏模量,逐次增加砝码M,(每次增加20g砝码),读出相应的数字电 压表相应的读数值☑(单位mv),将铸铁的测量数据记录在如下的表格中 砝码(g) 20 40 60 80 100 V,(mv) 3.测量横梁两刀口间的长度d及测量不同位置横梁宽度b和横梁厚度α。 数据处理 1.用作图法和最小二乘法求k, 2。计算铜和铸铁的杨氏模量。 思考题 1。弯曲法深量杨氏拔量实哈,主要测量误差有哪些 2。用霍尔位置传感器法测量位移有什么优点? 注意事项 1.梁的厚度必须测准确。在用千分尺测量黄铜厚度时,将千分尺旋转时,当将要与 金属接触时,必须用微调轮。当听到答答答三声时,停止旋转。有个别学生实验误差较大, 其原因是千分尺使用不当,将黄铜梁厚度测得偏小: 2。读数显微镜的准丝对准铜挂件(有刀口)的标志刻度线时,注意要区别是黄铜梁的 边沿,还是标志线 3.霍尔位置传感器定标前,应先将霍尔传感器调整到零输出位置,这时可调节电磁, 盒下的升降杆上的旋钮,达到零输出的目的,另外,应使霍尔位置传感器的探头处于两块磁 铁的正中间稍偏下的位置,这样测量数据更可靠一些: 4。加砝码时,应该轻拿轻成,尽量减小砝码架的晃动,这样可以使电压值在较短的时 间内达到稳定值 节省了实验时间 5.实验开始前,必须检查横梁是否有弯曲,如有,应矫正

刀口的小圆洞内,传感器若不在磁铁中间,可以松弛固定螺丝使磁铁上下移动,或者用调节 架上的套筒螺母旋动使磁铁上下微动,再固定之。注意杠杆上霍尔传感器的水平位置(圆柱 体有固定螺丝)。 3.将铜杠杆上的三眼插座插在立柱的三眼插针上,用仪器电缆一端连接测量仪器,另 一端插在立柱另外三眼插针上;接通电源,调节磁铁或仪器上调零电位器使在初始负载的条 件下仪器指示处于零值。大约预热十分钟左右,指示值即可稳定。 4.调节读数显微镜目镜,直到眼睛观察镜内的十字线和数字清晰,然后移动读数显微 镜使通过其能够清楚看到铜刀口上的基线,再转动读数旋纽使刀口点的基线与读数显微镜内 十字刻线吻合。 实验内容 1. 传感器定标(测量 k ) 和计算铜的杨氏模量 用铜板做实验样品,逐次增加砝码 M,(每次增加 20g 砝码),从读数显微镜上读出 相应的梁的位置 Zi 及数字电压表相应的读数值 Ui(单位 mv),以便于计算杨氏模量 和对霍耳位置传感器进行定标。将测量数据记录在如下表格中 2. 测量铸铁的杨氏模量,逐次增加砝码 M,(每次增加 20g 砝码),读出相应的数字电 压表相应的读数值 Ui(单位 mv),将铸铁的测量数据记录在如下的表格中 砝码(g) 0 20 40 60 80 100 Vi (mv) 3.测量横梁两刀口间的长度 d 及测量不同位置横梁宽度 b 和横梁厚度 a 。 数据处理 1. 用作图法和最小二乘法求 k, 2. 计算铜和铸铁的杨氏模量。 思考题 1. 弯曲法测量杨氏模量实验,主要测量误差有哪些? 2. 用霍尔位置传感器法测量位移有什么优点? 注意事项 1.梁的厚度必须测准确。在用千分尺测量黄铜厚度 a 时,将千分尺旋转时,当将要与 金属接触时,必须用微调轮。当听到答答答三声时,停止旋转。有个别学生实验误差较大, 其原因是千分尺使用不当,将黄铜梁厚度测得偏小; 2.读数显微镜的准丝对准铜挂件(有刀口)的标志刻度线时,注意要区别是黄铜梁的 边沿,还是标志线; 3.霍尔位置传感器定标前,应先将霍尔传感器调整到零输出位置,这时可调节电磁铁 盒下的升降杆上的旋钮,达到零输出的目的,另外,应使霍尔位置传感器的探头处于两块磁 铁的正中间稍偏下的位置,这样测量数据更可靠一些; 4.加砝码时,应该轻拿轻放,尽量减小砝码架的晃动,这样可以使电压值在较短的时 间内达到稳定值,节省了实验时间; 5.实验开始前,必须检查横梁是否有弯曲,如有,应矫正。 砝码(g) 0 20 40 60 80 100 Zi (mm) Vi (mv)

附录: 固体、液体及气体在受外力作用时,形状与体积会发生或大或小的改变,这统称为形变 当外力不太 ,因而引起的形变也不太大时,撤掉外力,形变就会消失,这种形变称之为弹 性形变。弹性形变分为长变、切变和体变三种。 一段固体棒,在其两端沿轴方向施加大小相等、方向相反的外力F,其长度1发生改变 山,以S表示横裁面面积,称5为应力,相对长变为应变。在弹性限度内,根据胡克 定律有: 5=r.N Y称为杨氏模量,其数值与材料性质有关。 以下具体推导式子: 4a3.b-4z 在横梁发生微小弯曲时,梁中存在一个中性面,面上部分发生压缩,面下部分发生拉伸, 所以整体说来,可以理解横梁发生长变,即可以用杨氏模量来描写材料的性质。 如图所示,虚线表示弯曲梁的中性面,易知其既不拉伸也不压缩,取弯曲梁长为的 一小段: R(x) 设其曲率半径为R(x),所对应的张角为d0,再取中性面上部距为y厚为d山的一层面为研 究对象,那么,梁弯曲后其长变为(R(x)-y)d,所以,变化量为 (R(x)-y)-de-dx

附录: 固体、液体及气体在受外力作用时,形状与体积会发生或大或小的改变,这统称为形变。 当外力不太大,因而引起的形变也不太大时,撤掉外力,形变就会消失,这种形变称之为弹 性形变。弹性形变分为长变、切变和体变三种。 一段固体棒,在其两端沿轴方向施加大小相等、方向相反的外力 F ,其长度 l 发生改变 l ,以 S 表示横截面面积,称 S F 为应力,相对长变 l l 为应变。在弹性限度内,根据胡克 定律有: l l Y S F  =  Y 称为杨氏模量,其数值与材料性质有关。 以下具体推导式子: a b Z d Mg Y    = 3 3 4 ; 在横梁发生微小弯曲时,梁中存在一个中性面,面上部分发生压缩,面下部分发生拉伸, 所以整体说来,可以理解横梁发生长变,即可以用杨氏模量来描写材料的性质。 如图所示,虚线表示弯曲梁的中性面,易知其既不拉伸也不压缩,取弯曲梁长为 dx 的 一小段: 设其曲率半径为 R(x) ,所对应的张角为 d ,再取中性面上部距为 y 厚为 dy 的一层面为研 究对象,那么,梁弯曲后其长变为 (R(x) − y) d ,所以,变化量为: (R(x) − y) d − dx

d=R dx 所以 所以应变为: =-R(X) 根据虎克定律有: dF ds=b.dy 所以 dF()=-Y.b-dy R(x) 对中性面的转矩为: 期y合 积分得: 岛杏吉品 (1) 对梁上各点,有: y(x) R田b+yrf 因梁的弯曲微小: y'(x)=0: 所以有: R)y) 1 色 果平衡时,果在x处的转矩位与梁右瑞支撑力竖对x处的力矩平衡, 所以有: (3) 根据(1)、(2)、(3)式可以得到: =0号- 据所讨论问题的性质有边界条件:(0)=0:y(O)=0: 解上面的微分方程得到: 0兴号

又 R(x) dx d = ; 所以 dx R x y dx R x dx R x y d dx R x y ( ) ( ) ( ( ) − )   − = ( ( ) − ) − = − ; 所以应变为: R(x) y  = − ; 根据虎克定律有: R(x) y Y dS dF = − ; 又 dS = b  dy ; 所以 dy R x Y b y dF x ( ) ( )   = − ; 对中性面的转矩为: y dy R x Y b d x dF y   =  = 2 ( ) ( ) ; 积分得: −     =  = 2 2 3 2 ( ) 12 ( ) ( ) a a R x Y b a y dy R x Y b  x ; (1) 对梁上各点,有:  2 3 2 1 ( ) ( ) ( ) 1 y x y x R x +   = ; 因梁的弯曲微小: y (x) = 0 ; 所以有: ( ) 1 ( ) y x R x  = ; (2) 梁平衡时,梁在 x 处的转矩应与梁右端支撑力 2 Mg 对 x 处的力矩平衡, 所以有: ) 2 ( 2 ( ) x Mg d  x = − ; (3) 根据(1)、(2)、(3)式可以得到: ) 2 ( 6 ( ) 3 x d Y b a Mg y x −    = ; 据所讨论问题的性质有边界条件; y(0) = 0 ; y (0) = 0 ; 解上面的微分方程得到: ); 3 1 2 ( 3 ( ) 2 3 3 x x d Y b a Mg y x −   =

将x=号代入上式。得右端点的y值: Mg.d y=4Y.b.a 又 y=A2: 所以,杨氏模量为:

将 2 d x = 代入上式,得右端点的 y 值: 3 3 4Y b a Mg d y    = ; 又 y = Z ; 所以,杨氏模量为: a b Z d Mg Y    = 3 3 4
