第六章 空气除菌的工艺及设备 在发酵工业中，绝大多数是利用好气性微生物进行纯种培养，空气则是微生物生长和代 谢必不可少的条件。但空气中含有各种各样的微生物，这些微生物随着空气进入培养液，在 适宜的条件下，它们会迅速大量繁殖，消耗大量的营养物质并产生各种代谢产物；干扰甚至 破坏预定发酵的正常进行，使发酵产率下降，甚至彻底失败。因此，无菌空气的制备就成为 发酵工程中的一个重要环节。空气净化的方法很多，但各种方法的除菌效果、设备条件和经 济指标各不相同。实际生产中所需的除菌程度根据发酵工艺要求而定，、既要避免染茵，又 要尽量简化除菌流程，以减少设备投资和正常运转的动力消耗。本章将讨论合理选择除菌方 法，决定除菌流程以及选用和设计满足生产需要的除菌设备等。 第一节 空气中微生物的分布和发酵工业对空气无菌程度的要求 一、无菌空气的概念发酵工业应用的“无菌空气”是指通过除菌处理使空气中含菌量降低在 一个极低的百分数，从而能控制发酵污染至极小机会。此种空气称为“无菌空气”。 二、空气中微生物的分布 通常微生物在固体或液体培养基中繁殖后，很多细小而轻的菌体、芽孢或孢子会随水分 的蒸发、物料的转移被气流带入空气中或粘附于灰尘上随风飘浮，所以空气中的含菌量随环 境不同而有很大差异。一般干燥寒冷的北方空气中的含菌量较少，而潮湿温暖的南方则含菌 量较多；人口稠密的城市比人口少的农村含菌量多；地面又比高空的空气含菌量多。因此， 研究空气中的含菌情况，选择良好的采风位置和提高空气系统的除菌效率是保证正常生产的 重要内容。 各地空气中所悬浮的微生物种类及比例各不相同，数量也随条件的变化而异，一般设计 时以含量为 103~104 个／m3 进行计算。 三、发酵对空气无菌程度的要求 各种不同的发酵过程，由于所用菌种的生长能力、生长速度、产物性质、发酵周期、基 质成分及 pH 值的差异，对空气无菌程度的要求也不同。如酵母培养过程，其培养基以糖源 为主，能利用无机氮，要求的 pH 值较低，一般细菌较难繁殖，而酵母的繁殖速度又较快， 能抵抗少量的杂菌影响，因此对无菌空气的要求不如氨基酸、抗生素发酵那样严格。而氨基 酸与抗生素发酵因周期长短不同，对无菌空气的要求也不同。总的来说，影响因素是比较复 杂的，需要根据具体情况而订出具体的工艺要求。一般按染菌机率为 10-3。来计算，即 1000 次发酵周期所用的无菌空气只允许 1~2 次染菌。 虽然一般悬浮在空气中的微生物，大多是能耐恶劣环境的孢子或芽孢，繁殖时需要较长 的调整期。但是在阴雨天气或环境污染比较严重时，空气中也会悬浮大量的活力较强的微生 物，它进入培养物的良好环境后，只要很短的调整期，即可进入对数生长期而大量繁殖。一 般细菌繁殖一代仅需 20~30min，如果进入一个细菌，则繁殖 15h 后，可达 109 个。如此大 量的杂菌必使发酵受到严重干扰或失败，所以计算是以进入 1、2 个杂菌即失败作为依据的。 四、空气含菌量的测定 空气是许多气态物质的混合物，主要成分是氮气和氧气，还有惰性气体及二氧化碳和水 蒸汽。除气体外，尚有悬浮在空气中的灰尘，而灰尘主要由构成地壳的无机物质微粒、烟灰 和植物花粉等组成。一般城市灰尘多于农村，夏天多于冬天，特别是气候温和湿润地区，空 气中的菌量较多。据统计，大城市每立方米空气中的含菌数约为 3000~10000 个。要准确测
第六章 空气除菌的工艺及设备 在发酵工业中，绝大多数是利用好气性微生物进行纯种培养，空气则是微生物生长和代 谢必不可少的条件。但空气中含有各种各样的微生物，这些微生物随着空气进入培养液，在 适宜的条件下，它们会迅速大量繁殖，消耗大量的营养物质并产生各种代谢产物；干扰甚至 破坏预定发酵的正常进行，使发酵产率下降，甚至彻底失败。因此，无菌空气的制备就成为 发酵工程中的一个重要环节。空气净化的方法很多，但各种方法的除菌效果、设备条件和经 济指标各不相同。实际生产中所需的除菌程度根据发酵工艺要求而定，、既要避免染茵，又 要尽量简化除菌流程，以减少设备投资和正常运转的动力消耗。本章将讨论合理选择除菌方 法，决定除菌流程以及选用和设计满足生产需要的除菌设备等。 第一节 空气中微生物的分布和发酵工业对空气无菌程度的要求 一、无菌空气的概念发酵工业应用的“无菌空气”是指通过除菌处理使空气中含菌量降低在 一个极低的百分数，从而能控制发酵污染至极小机会。此种空气称为“无菌空气”。 二、空气中微生物的分布 通常微生物在固体或液体培养基中繁殖后，很多细小而轻的菌体、芽孢或孢子会随水分 的蒸发、物料的转移被气流带入空气中或粘附于灰尘上随风飘浮，所以空气中的含菌量随环 境不同而有很大差异。一般干燥寒冷的北方空气中的含菌量较少，而潮湿温暖的南方则含菌 量较多；人口稠密的城市比人口少的农村含菌量多；地面又比高空的空气含菌量多。因此， 研究空气中的含菌情况，选择良好的采风位置和提高空气系统的除菌效率是保证正常生产的 重要内容。 各地空气中所悬浮的微生物种类及比例各不相同，数量也随条件的变化而异，一般设计 时以含量为 103~104 个／m3 进行计算。 三、发酵对空气无菌程度的要求 各种不同的发酵过程，由于所用菌种的生长能力、生长速度、产物性质、发酵周期、基 质成分及 pH 值的差异，对空气无菌程度的要求也不同。如酵母培养过程，其培养基以糖源 为主，能利用无机氮，要求的 pH 值较低，一般细菌较难繁殖，而酵母的繁殖速度又较快， 能抵抗少量的杂菌影响，因此对无菌空气的要求不如氨基酸、抗生素发酵那样严格。而氨基 酸与抗生素发酵因周期长短不同，对无菌空气的要求也不同。总的来说，影响因素是比较复 杂的，需要根据具体情况而订出具体的工艺要求。一般按染菌机率为 10-3。来计算，即 1000 次发酵周期所用的无菌空气只允许 1~2 次染菌。 虽然一般悬浮在空气中的微生物，大多是能耐恶劣环境的孢子或芽孢，繁殖时需要较长 的调整期。但是在阴雨天气或环境污染比较严重时，空气中也会悬浮大量的活力较强的微生 物，它进入培养物的良好环境后，只要很短的调整期，即可进入对数生长期而大量繁殖。一 般细菌繁殖一代仅需 20~30min，如果进入一个细菌，则繁殖 15h 后，可达 109 个。如此大 量的杂菌必使发酵受到严重干扰或失败，所以计算是以进入 1、2 个杂菌即失败作为依据的。 四、空气含菌量的测定 空气是许多气态物质的混合物，主要成分是氮气和氧气，还有惰性气体及二氧化碳和水 蒸汽。除气体外，尚有悬浮在空气中的灰尘，而灰尘主要由构成地壳的无机物质微粒、烟灰 和植物花粉等组成。一般城市灰尘多于农村，夏天多于冬天，特别是气候温和湿润地区，空 气中的菌量较多。据统计，大城市每立方米空气中的含菌数约为 3000~10000 个。要准确测

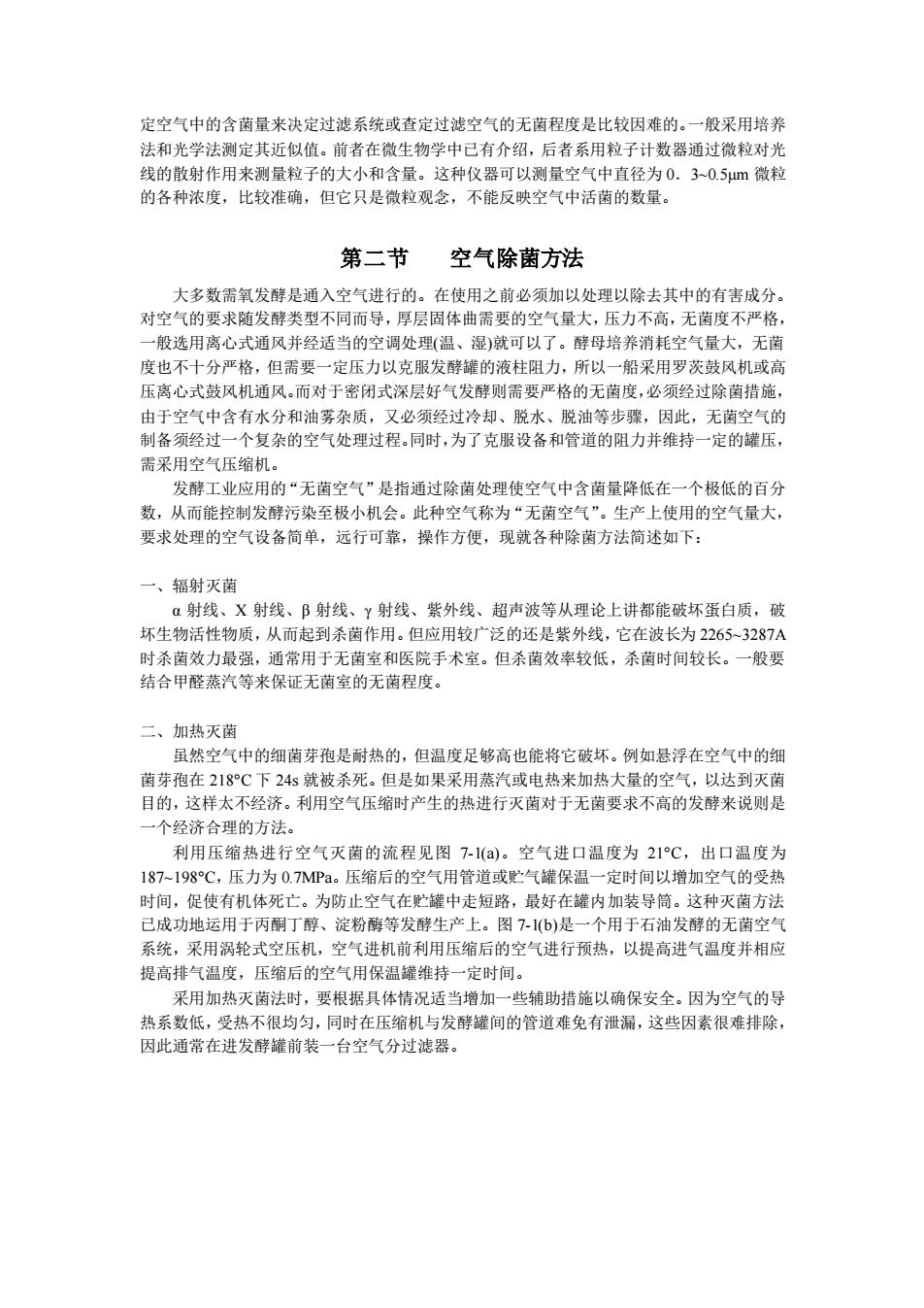

定空气中的含菌量来决定过滤系统或查定过滤空气的无菌程度是比较因难的。一般采用培养 法和光学法测定其近似值。前者在微生物学中已有介绍，后者系用粒子计数器通过微粒对光 线的散射作用来测量粒子的大小和含量。这种仪器可以测量空气中直径为 0．3~0.5μm 微粒 的各种浓度，比较准确，但它只是微粒观念，不能反映空气中活菌的数量。 第二节 空气除菌方法 大多数需氧发酵是通入空气进行的。在使用之前必须加以处理以除去其中的有害成分。 对空气的要求随发酵类型不同而导，厚层固体曲需要的空气量大，压力不高，无菌度不严格， 一般选用离心式通风并经适当的空调处理(温、湿)就可以了。酵母培养消耗空气量大，无菌 度也不十分严格，但需要一定压力以克服发酵罐的液柱阻力，所以一船采用罗茨鼓风机或高 压离心式鼓风机通风。而对于密闭式深层好气发酵则需要严格的无菌度，必须经过除菌措施， 由于空气中含有水分和油雾杂质，又必须经过冷却、脱水、脱油等步骤，因此，无菌空气的 制备须经过一个复杂的空气处理过程。同时，为了克服设备和管道的阻力并维持一定的罐压， 需采用空气压缩机。 发酵工业应用的“无菌空气”是指通过除菌处理使空气中含菌量降低在一个极低的百分 数，从而能控制发酵污染至极小机会。此种空气称为“无菌空气”。生产上使用的空气量大， 要求处理的空气设备简单，远行可靠，操作方便，现就各种除菌方法简述如下： 一、辐射灭菌 α 射线、X 射线、β 射线、γ 射线、紫外线、超声波等从理论上讲都能破坏蛋白质，破 坏生物活性物质，从而起到杀菌作用。但应用较广泛的还是紫外线，它在波长为 2265~3287A 时杀菌效力最强，通常用于无菌室和医院手术室。但杀菌效率较低，杀菌时间较长。一般要 结合甲醛蒸汽等来保证无菌室的无菌程度。 二、加热灭菌 虽然空气中的细菌芽孢是耐热的，但温度足够高也能将它破坏。例如悬浮在空气中的细 菌芽孢在 218°C 下 24s 就被杀死。但是如果采用蒸汽或电热来加热大量的空气，以达到灭菌 目的，这样太不经济。利用空气压缩时产生的热进行灭菌对于无菌要求不高的发酵来说则是 一个经济合理的方法。 利用压缩热进行空气灭菌的流程见图 7-1(a)。空气进口温度为 21°C，出口温度为 187~198°C，压力为 0.7MPa。压缩后的空气用管道或贮气罐保温一定时间以增加空气的受热 时间，促使有机体死亡。为防止空气在贮罐中走短路，最好在罐内加装导筒。这种灭菌方法 已成功地运用于丙酮丁醇、淀粉酶等发酵生产上。图 7-1(b)是一个用于石油发酵的无菌空气 系统，采用涡轮式空压机，空气进机前利用压缩后的空气进行预热，以提高进气温度并相应 提高排气温度，压缩后的空气用保温罐维持一定时间。 采用加热灭菌法时，要根据具体情况适当增加一些辅助措施以确保安全。因为空气的导 热系数低，受热不很均匀，同时在压缩机与发酵罐间的管道难免有泄漏，这些因素很难排除， 因此通常在进发酵罐前装一台空气分过滤器
定空气中的含菌量来决定过滤系统或查定过滤空气的无菌程度是比较因难的。一般采用培养 法和光学法测定其近似值。前者在微生物学中已有介绍，后者系用粒子计数器通过微粒对光 线的散射作用来测量粒子的大小和含量。这种仪器可以测量空气中直径为 0．3~0.5μm 微粒 的各种浓度，比较准确，但它只是微粒观念，不能反映空气中活菌的数量。 第二节 空气除菌方法 大多数需氧发酵是通入空气进行的。在使用之前必须加以处理以除去其中的有害成分。 对空气的要求随发酵类型不同而导，厚层固体曲需要的空气量大，压力不高，无菌度不严格， 一般选用离心式通风并经适当的空调处理(温、湿)就可以了。酵母培养消耗空气量大，无菌 度也不十分严格，但需要一定压力以克服发酵罐的液柱阻力，所以一船采用罗茨鼓风机或高 压离心式鼓风机通风。而对于密闭式深层好气发酵则需要严格的无菌度，必须经过除菌措施， 由于空气中含有水分和油雾杂质，又必须经过冷却、脱水、脱油等步骤，因此，无菌空气的 制备须经过一个复杂的空气处理过程。同时，为了克服设备和管道的阻力并维持一定的罐压， 需采用空气压缩机。 发酵工业应用的“无菌空气”是指通过除菌处理使空气中含菌量降低在一个极低的百分 数，从而能控制发酵污染至极小机会。此种空气称为“无菌空气”。生产上使用的空气量大， 要求处理的空气设备简单，远行可靠，操作方便，现就各种除菌方法简述如下： 一、辐射灭菌 α 射线、X 射线、β 射线、γ 射线、紫外线、超声波等从理论上讲都能破坏蛋白质，破 坏生物活性物质，从而起到杀菌作用。但应用较广泛的还是紫外线，它在波长为 2265~3287A 时杀菌效力最强，通常用于无菌室和医院手术室。但杀菌效率较低，杀菌时间较长。一般要 结合甲醛蒸汽等来保证无菌室的无菌程度。 二、加热灭菌 虽然空气中的细菌芽孢是耐热的，但温度足够高也能将它破坏。例如悬浮在空气中的细 菌芽孢在 218°C 下 24s 就被杀死。但是如果采用蒸汽或电热来加热大量的空气，以达到灭菌 目的，这样太不经济。利用空气压缩时产生的热进行灭菌对于无菌要求不高的发酵来说则是 一个经济合理的方法。 利用压缩热进行空气灭菌的流程见图 7-1(a)。空气进口温度为 21°C，出口温度为 187~198°C，压力为 0.7MPa。压缩后的空气用管道或贮气罐保温一定时间以增加空气的受热 时间，促使有机体死亡。为防止空气在贮罐中走短路，最好在罐内加装导筒。这种灭菌方法 已成功地运用于丙酮丁醇、淀粉酶等发酵生产上。图 7-1(b)是一个用于石油发酵的无菌空气 系统，采用涡轮式空压机，空气进机前利用压缩后的空气进行预热，以提高进气温度并相应 提高排气温度，压缩后的空气用保温罐维持一定时间。 采用加热灭菌法时，要根据具体情况适当增加一些辅助措施以确保安全。因为空气的导 热系数低，受热不很均匀，同时在压缩机与发酵罐间的管道难免有泄漏，这些因素很难排除， 因此通常在进发酵罐前装一台空气分过滤器
图 7-1 利用空压机所产生的热来进行灭菌 三、静电除菌 近年来一些工厂巳使用静电除尘器除去空气中的水雾、油雾和尘埃，同时也除去了空气 中的微生物。对 Iμm 的微粒去除率达 99％，消耗能量小，每处理 1000m3 的空气每小时只 耗电 0.4~0.8kW。空气的压力损失小，一般仅(3~15)×133.3Pa。但对设备维护和安全技术措 施要求较高。 静电防尘是利用静电引力来吸附带电粒子而达到除尘、除菌的目的。悬浮于空气中的微 生物，其孢子大多带有不同的电荷，没有带电荷的微粒进入高压静电场时都会被电离变成带 电微粒。但对于一些直径很小的微粒，它所带的电荷很小，当产生的引力等于或小于气流对 微粒的拖带力或微粒布朗扩散运动的动量时，则微粒就不能被吸附而沉降，所以静电除尘对 很小的微粒效率较低。 静电除菌装置按其对菌体微粒的作用可分成电离区和捕集区。管式静电除尘器如图 7-2 所示。 图 7-2 静电除尘器 1-钢丝（电晕电极）；2-钢管（沉淀电极）； 3-高压绝缘瓷瓶；4-钢板；5-空气出口； 6-封头；7-钢板；8-法兰；9-空气出口
图 7-1 利用空压机所产生的热来进行灭菌 三、静电除菌 近年来一些工厂巳使用静电除尘器除去空气中的水雾、油雾和尘埃，同时也除去了空气 中的微生物。对 Iμm 的微粒去除率达 99％，消耗能量小，每处理 1000m3 的空气每小时只 耗电 0.4~0.8kW。空气的压力损失小，一般仅(3~15)×133.3Pa。但对设备维护和安全技术措 施要求较高。 静电防尘是利用静电引力来吸附带电粒子而达到除尘、除菌的目的。悬浮于空气中的微 生物，其孢子大多带有不同的电荷，没有带电荷的微粒进入高压静电场时都会被电离变成带 电微粒。但对于一些直径很小的微粒，它所带的电荷很小，当产生的引力等于或小于气流对 微粒的拖带力或微粒布朗扩散运动的动量时，则微粒就不能被吸附而沉降，所以静电除尘对 很小的微粒效率较低。 静电除菌装置按其对菌体微粒的作用可分成电离区和捕集区。管式静电除尘器如图 7-2 所示。 图 7-2 静电除尘器 1-钢丝（电晕电极）；2-钢管（沉淀电极）； 3-高压绝缘瓷瓶；4-钢板；5-空气出口； 6-封头；7-钢板；8-法兰；9-空气出口
用静电除菌净化空气有如下优点： (1)阻力小，约 1.01325×104Pa； (2)染菌率低，平均低于 10~15％； (3)除水、除油的效果好； (4)耗电少。 缺点是设备庞大，需要采用高压电技术，且一次性投资较大；对发酵工业来说，—其捕 集率尚嫌不够，需要采取其它措施。 四、介质过滤 介质过滤是目前发酵工业上常使用的空气除菌方法。它采用定期灭菌的干燥介质来阻截 流过的空气中所含的微生物，从而制得无菌空气。常用的过滤介质有棉花；活性炭或玻璃纤 维、有机合成纤维、有机和无机烧结材料等。由于被过滤的气溶胶中微生物的粒子很小，一 般只有 0.5~2μm，而过滤介质的材料一般孔径都大于微粒直径几倍到几十倍，因此过滤机理 比较复杂。 随着工业的发展，过滤介质逐渐由天然材料棉花过渡到玻璃纤维、超细玻璃纤维和石棉 板、烧结材料(烧结金属、烧结陶瓷、烧结塑料)、微孔超滤膜等。而且过滤器的形式也在不 断发生变化，出现了一些新的形式和新的结构，把发酵工业中的染菌控制在极小的范围。 第三节 过滤除菌的机理 目前发酵工厂采用的空气过滤设备大多数是深层过滤器和玻璃纤维过滤纸过滤器，所用 的过滤介质一般是棉花、活性炭，也有用玻璃纤维、焦炭和超细玻璃纤维、维尼龙等。对不 同的材料、不同规格、不同填充情况，都会得到不同的过滤效果 空气溶胶的过滤除菌原理与通常的过滤原理不一样，一方面是由于空气溶胶中气体引 力较小，且微粒很小，常见悬浮于空气中的微生物粒子在 0．5~2μm 之间，深层过滤所用的 过滤介质-棉花的纤维直径一般为 16~ 20μm，填充系数为 8％时，棉花纤维所形成的孔隙 为 20~50μm；超细玻璃纤维滤板因纤维直径很小，为 1~1．5μm，湿法抄制紧密度较大，所 形成的网格孔隙为 0．5~5μm。微粒随气流通过滤层时，滤层纤维所形成的网格阻碍气流直 线前进，使气流无数次改变运动速度和运动方向，绕过纤维前进。这些改变引起微粒对滤层 纤维产生惯性冲击、重力沉降、阻拦、布朗扩散、静电吸引等作用而将微粒滞留在纤维表面 上。 图 7-3 单纤维空气流程图
用静电除菌净化空气有如下优点： (1)阻力小，约 1.01325×104Pa； (2)染菌率低，平均低于 10~15％； (3)除水、除油的效果好； (4)耗电少。 缺点是设备庞大，需要采用高压电技术，且一次性投资较大；对发酵工业来说，—其捕 集率尚嫌不够，需要采取其它措施。 四、介质过滤 介质过滤是目前发酵工业上常使用的空气除菌方法。它采用定期灭菌的干燥介质来阻截 流过的空气中所含的微生物，从而制得无菌空气。常用的过滤介质有棉花；活性炭或玻璃纤 维、有机合成纤维、有机和无机烧结材料等。由于被过滤的气溶胶中微生物的粒子很小，一 般只有 0.5~2μm，而过滤介质的材料一般孔径都大于微粒直径几倍到几十倍，因此过滤机理 比较复杂。 随着工业的发展，过滤介质逐渐由天然材料棉花过渡到玻璃纤维、超细玻璃纤维和石棉 板、烧结材料(烧结金属、烧结陶瓷、烧结塑料)、微孔超滤膜等。而且过滤器的形式也在不 断发生变化，出现了一些新的形式和新的结构，把发酵工业中的染菌控制在极小的范围。 第三节 过滤除菌的机理 目前发酵工厂采用的空气过滤设备大多数是深层过滤器和玻璃纤维过滤纸过滤器，所用 的过滤介质一般是棉花、活性炭，也有用玻璃纤维、焦炭和超细玻璃纤维、维尼龙等。对不 同的材料、不同规格、不同填充情况，都会得到不同的过滤效果 空气溶胶的过滤除菌原理与通常的过滤原理不一样，一方面是由于空气溶胶中气体引 力较小，且微粒很小，常见悬浮于空气中的微生物粒子在 0．5~2μm 之间，深层过滤所用的 过滤介质-棉花的纤维直径一般为 16~ 20μm，填充系数为 8％时，棉花纤维所形成的孔隙 为 20~50μm；超细玻璃纤维滤板因纤维直径很小，为 1~1．5μm，湿法抄制紧密度较大，所 形成的网格孔隙为 0．5~5μm。微粒随气流通过滤层时，滤层纤维所形成的网格阻碍气流直 线前进，使气流无数次改变运动速度和运动方向，绕过纤维前进。这些改变引起微粒对滤层 纤维产生惯性冲击、重力沉降、阻拦、布朗扩散、静电吸引等作用而将微粒滞留在纤维表面 上。 图 7-3 单纤维空气流程图
图 7-3 为一单纤维的流动模型。这是带颗粒的气流流过纤维截面的假想模型。当气流为 层流时，气体中的颗粒随气流作平行运动，接近纤维表面的颗粒(即气流宽度为 b 中的颗粒)； 被纤维捕获，而大于 b 的气流中的颗粒绕过纤维继续前进。因为过滤层是无数层单纤维组成 的，所以就增朗了捕获的机会。下面分述颗粒被捕获的作用机理以及它们的大小和关系。 一、惯性捕集作用 在过滤器中的滤层交错着无数的纤维，好像形成层层的网格，随着纤维直径减小，充填 密度的增大，所形成的网格就越紧密，网格的层数也就越多，纤维间的间隙就越小。当带有 微生物的空气通过滤层时，无论顺纤维方向流动或是垂直于纤维方向流动，仅能从纤维的间 隙通过。由于纤维交错所阻迫，使空气要不断改变运动方向和速度才能通过滤层。图 14-3 中的 df为纤维断面的直径，当微粒随气流以一定速度垂直向纤维方向运动时，因障碍物(介 质)的出现，空气流线由直线变成曲线，即当气流突然改变方向时，沿空气流线运动的微粒 由于惯性作用仍然继续以直线前进。惯性使它离开主导气流；走的是图中虚线的轨迹。气流 宽度 b 以内的粒子，与介质碰撞而被捕集。这种捕集由于微粒直冲到纤维表面，因摩擦粘附， 微粒就滞留在纤维表面上，这称为惯性冲击滞留作用。 惯性捕集是空气过滤器除菌的重要作用，其大小取决于颗粒的动能和纤维的阻力，也就 是取决于气流的流速。惯性力与气流流速成正比，当流速过低时，惯性捕集作用很小，甚至 接近于零；当空气流速增至足够大时，惯性捕集则起主导作用。 纤维能滞留微粒的宽度区间 b 与纤维直径 df之比，称为单纤维的惯性冲击捕集效率 ηl。 b 的大小由微粒的运动惯性所决定。微粒的运动惯性越大，它受气流换向干扰越小，b 值就越大。同时，实践证明，捕集效率是微粒惯性力的无因次准数 φ 的函数： ηl=f（φ） 准数 φ 与纤维的直径、微粒的直径、微粒的运动速度的关系为： 由上式可见，空气流速 v0 是影响捕集效率的重要参数。在一定条件下(微生物微粒直径、 纤维直径、空气温度)，改变气流的流速就是改变微粒的运动惯性力；当气流速度下降时， 微粒的运动速度随之下降，微粒的动量减少，惯性力减弱，微粒脱离主导气流的可能性也减 少，相应纤维滞留微粒的宽度 b 减小，即捕集效率下降。气流速度下降到微粒的惯性力不足 以使其脱离主导气流对纤维产生碰撞，即在气流的任一处，微粒也随气流改变运动方向绕过 纤维前进，即 b＝o 时，惯性力无因次准数 φ＝1/16，纤维的碰撞滞留效率等于零，这时的 气流速度称为惯性碰撞的临界速度 vc。vc是空气在纤维网格间隙的真实速度，它与容器空截 d f b 1 = Pa s k g m d m d m v m s c d c d v p p f f p p = ：空气粘度， ：微粒密度， ； ：微粒直径， ； ：纤维直径， ； ：微粒（即空气）的流速， ； 式中 ：层流滑动修正系数； 3 0 0 3 / / (1) 18
图 7-3 为一单纤维的流动模型。这是带颗粒的气流流过纤维截面的假想模型。当气流为 层流时，气体中的颗粒随气流作平行运动，接近纤维表面的颗粒(即气流宽度为 b 中的颗粒)； 被纤维捕获，而大于 b 的气流中的颗粒绕过纤维继续前进。因为过滤层是无数层单纤维组成 的，所以就增朗了捕获的机会。下面分述颗粒被捕获的作用机理以及它们的大小和关系。 一、惯性捕集作用 在过滤器中的滤层交错着无数的纤维，好像形成层层的网格，随着纤维直径减小，充填 密度的增大，所形成的网格就越紧密，网格的层数也就越多，纤维间的间隙就越小。当带有 微生物的空气通过滤层时，无论顺纤维方向流动或是垂直于纤维方向流动，仅能从纤维的间 隙通过。由于纤维交错所阻迫，使空气要不断改变运动方向和速度才能通过滤层。图 14-3 中的 df为纤维断面的直径，当微粒随气流以一定速度垂直向纤维方向运动时，因障碍物(介 质)的出现，空气流线由直线变成曲线，即当气流突然改变方向时，沿空气流线运动的微粒 由于惯性作用仍然继续以直线前进。惯性使它离开主导气流；走的是图中虚线的轨迹。气流 宽度 b 以内的粒子，与介质碰撞而被捕集。这种捕集由于微粒直冲到纤维表面，因摩擦粘附， 微粒就滞留在纤维表面上，这称为惯性冲击滞留作用。 惯性捕集是空气过滤器除菌的重要作用，其大小取决于颗粒的动能和纤维的阻力，也就 是取决于气流的流速。惯性力与气流流速成正比，当流速过低时，惯性捕集作用很小，甚至 接近于零；当空气流速增至足够大时，惯性捕集则起主导作用。 纤维能滞留微粒的宽度区间 b 与纤维直径 df之比，称为单纤维的惯性冲击捕集效率 ηl。 b 的大小由微粒的运动惯性所决定。微粒的运动惯性越大，它受气流换向干扰越小，b 值就越大。同时，实践证明，捕集效率是微粒惯性力的无因次准数 φ 的函数： ηl=f（φ） 准数 φ 与纤维的直径、微粒的直径、微粒的运动速度的关系为： 由上式可见，空气流速 v0 是影响捕集效率的重要参数。在一定条件下(微生物微粒直径、 纤维直径、空气温度)，改变气流的流速就是改变微粒的运动惯性力；当气流速度下降时， 微粒的运动速度随之下降，微粒的动量减少，惯性力减弱，微粒脱离主导气流的可能性也减 少，相应纤维滞留微粒的宽度 b 减小，即捕集效率下降。气流速度下降到微粒的惯性力不足 以使其脱离主导气流对纤维产生碰撞，即在气流的任一处，微粒也随气流改变运动方向绕过 纤维前进，即 b＝o 时，惯性力无因次准数 φ＝1/16，纤维的碰撞滞留效率等于零，这时的 气流速度称为惯性碰撞的临界速度 vc。vc是空气在纤维网格间隙的真实速度，它与容器空截 d f b 1 = Pa s k g m d m d m v m s c d c d v p p f f p p = ：空气粘度， ：微粒密度， ； ：微粒直径， ； ：纤维直径， ； ：微粒（即空气）的流速， ； 式中 ：层流滑动修正系数； 3 0 0 3 / / (1) 18
面时空气速度 vs 的关系受填充密度 α 的影响。 临界速度 vc的值随纤维直径和微粒直径而变化。图 14—4 表示了几种不同直径的微粒 对不同直径纤维的临界速度。 图 7-4 空气的临界速度 vc 二、拦截捕集作用 气流速度降低到惯性捕集作用接近于零时，此时的气流速度为临界速度。气流速度在临 界速度以下时，微粒不能因惯性滞留于纤维上，捕集效率显著下降。但实践证明，随着气流 速度的继续下降，纤维对微粒的捕集效率又回升，说明有另一种机理在起作用，这就是拦截 捕集作用。 微生物微粒直径很小，质量很轻，它随低速气流流动慢慢靠近纤维时，微粒所在的主导 气流流线受纤维所阻，从而改变流动方向，绕过纤维前进，而在纤维的周边形成一层边界滞 流区。滞流区的气流速度更慢，进到滞流区的微粒慢惕靠近和接触纤维而被粘附滞留，称为 拦截捕集作用。拦截捕集作用对微粒的捕集效率与气流的雷诺准数和微粒与纤维直径比的关 系，可以总结成下面的经验公式： 此公式虽然不能完善地反映各参数变化过程纤维截留微粒的规律，但对气流速度等于或 d v d m d m d d R R R R R R f f p f p = = + + + − + + − = Re Re (2) 1 1 2(1 )ln(1 ) (1 ) 2(2.00 ln Re) 1 2 ：气流的雷诺准数。 ：纤维直径， ； ：微粒直径， ； 式中 ：微粒和纤维的直径比， ；
面时空气速度 vs 的关系受填充密度 α 的影响。 临界速度 vc的值随纤维直径和微粒直径而变化。图 14—4 表示了几种不同直径的微粒 对不同直径纤维的临界速度。 图 7-4 空气的临界速度 vc 二、拦截捕集作用 气流速度降低到惯性捕集作用接近于零时，此时的气流速度为临界速度。气流速度在临 界速度以下时，微粒不能因惯性滞留于纤维上，捕集效率显著下降。但实践证明，随着气流 速度的继续下降，纤维对微粒的捕集效率又回升，说明有另一种机理在起作用，这就是拦截 捕集作用。 微生物微粒直径很小，质量很轻，它随低速气流流动慢慢靠近纤维时，微粒所在的主导 气流流线受纤维所阻，从而改变流动方向，绕过纤维前进，而在纤维的周边形成一层边界滞 流区。滞流区的气流速度更慢，进到滞流区的微粒慢惕靠近和接触纤维而被粘附滞留，称为 拦截捕集作用。拦截捕集作用对微粒的捕集效率与气流的雷诺准数和微粒与纤维直径比的关 系，可以总结成下面的经验公式： 此公式虽然不能完善地反映各参数变化过程纤维截留微粒的规律，但对气流速度等于或 d v d m d m d d R R R R R R f f p f p = = + + + − + + − = Re Re (2) 1 1 2(1 )ln(1 ) (1 ) 2(2.00 ln Re) 1 2 ：气流的雷诺准数。 ：纤维直径， ； ：微粒直径， ； 式中 ：微粒和纤维的直径比， ；
小于临界速度时计算得的单纤维截留效率还是比较接近实际的。 3，扩散捕集作用 直径很小的微粒在很慢的气流中能产生一种不规则的运动，称为布朗扩散。扩散运动的 距离很短，在较大的气流速度和较大热纤维间隙中是不起作用的，但在狠慢的气流速度和较 小的纤维间隙中，扩散作用大大增加了微粒与纤维的接触机会，从而被捕集。 设微粒扩散运动的最大距离为 2x，则离纤维 2x 处气流中的微粒都可能因扩散运动与纤 维接触，滞留在纤维上，这就增加了纤维的捕集效率。扩散捕集效率的计算可用拦截捕集的 经验公式计算，但其中微粒的直径应以扩散距距离代入计算，故得下式： 三、重力沉降作用 微粒虽小，但仍具有重力。当微粒重力超过空气作用于其上的浮力时，即发生一种沉降 加速度。当微粒所受的重力大于气流对它的拖带力时，微粒就发生沉降现象。就单一重力沉 降而言，大颗粒比小颗粒作用显著，一般 50μm 以上的颗粒沉降作用才显著。对于小颗粒只 有气流速度很慢时才起作用。重力沉降作用一般是与拦截作用相配合，即在纤维的边界滞留 区内。微粒的沉降作用提高了拦截捕集作用。 5，静电吸附作用 图 7-5 单纤维除菌总效率和气流速度的关系 干空气对非导体的物质作相对运动摩擦时，会产生静电现象，对于纤维和树脂处理过的 纤维，尤其是一些合成纤维更为显著。悬浮在空气中的微生物大多带有不同的电荷。有人测 定微生物孢子带电情况时发现，约有75％的孢子具有l~60负电荷单位，15％的孢子带有5~14 正电荷单位，其余 10％则为中性，这些带电荷的微粒会被带相反电荷的介质所吸附。此外， 表面吸附也属这个范畴，如活性炭的大部分过滤效能应是表面吸附作用。 ：绝对温度， 。 ：波尔曼常数； ：微粒扩散率 ； 式中 ； T K K B B cKT d B v d d x d d x x d x d x M M p M f f f f f f / 3 1.12 2(2.00 ln Re) / 2 (3) 2 1 1 ) 2 ) (1 2 )ln(1 2 2 (1 2(2.00 ln Re) 1 1 3 3 = = − + + + + − + + − =
小于临界速度时计算得的单纤维截留效率还是比较接近实际的。 3，扩散捕集作用 直径很小的微粒在很慢的气流中能产生一种不规则的运动，称为布朗扩散。扩散运动的 距离很短，在较大的气流速度和较大热纤维间隙中是不起作用的，但在狠慢的气流速度和较 小的纤维间隙中，扩散作用大大增加了微粒与纤维的接触机会，从而被捕集。 设微粒扩散运动的最大距离为 2x，则离纤维 2x 处气流中的微粒都可能因扩散运动与纤 维接触，滞留在纤维上，这就增加了纤维的捕集效率。扩散捕集效率的计算可用拦截捕集的 经验公式计算，但其中微粒的直径应以扩散距距离代入计算，故得下式： 三、重力沉降作用 微粒虽小，但仍具有重力。当微粒重力超过空气作用于其上的浮力时，即发生一种沉降 加速度。当微粒所受的重力大于气流对它的拖带力时，微粒就发生沉降现象。就单一重力沉 降而言，大颗粒比小颗粒作用显著，一般 50μm 以上的颗粒沉降作用才显著。对于小颗粒只 有气流速度很慢时才起作用。重力沉降作用一般是与拦截作用相配合，即在纤维的边界滞留 区内。微粒的沉降作用提高了拦截捕集作用。 5，静电吸附作用 图 7-5 单纤维除菌总效率和气流速度的关系 干空气对非导体的物质作相对运动摩擦时，会产生静电现象，对于纤维和树脂处理过的 纤维，尤其是一些合成纤维更为显著。悬浮在空气中的微生物大多带有不同的电荷。有人测 定微生物孢子带电情况时发现，约有75％的孢子具有l~60负电荷单位，15％的孢子带有5~14 正电荷单位，其余 10％则为中性，这些带电荷的微粒会被带相反电荷的介质所吸附。此外， 表面吸附也属这个范畴，如活性炭的大部分过滤效能应是表面吸附作用。 ：绝对温度， 。 ：波尔曼常数； ：微粒扩散率 ； 式中 ； T K K B B cKT d B v d d x d d x x d x d x M M p M f f f f f f / 3 1.12 2(2.00 ln Re) / 2 (3) 2 1 1 ) 2 ) (1 2 )ln(1 2 2 (1 2(2.00 ln Re) 1 1 3 3 = = − + + + + − + + − =

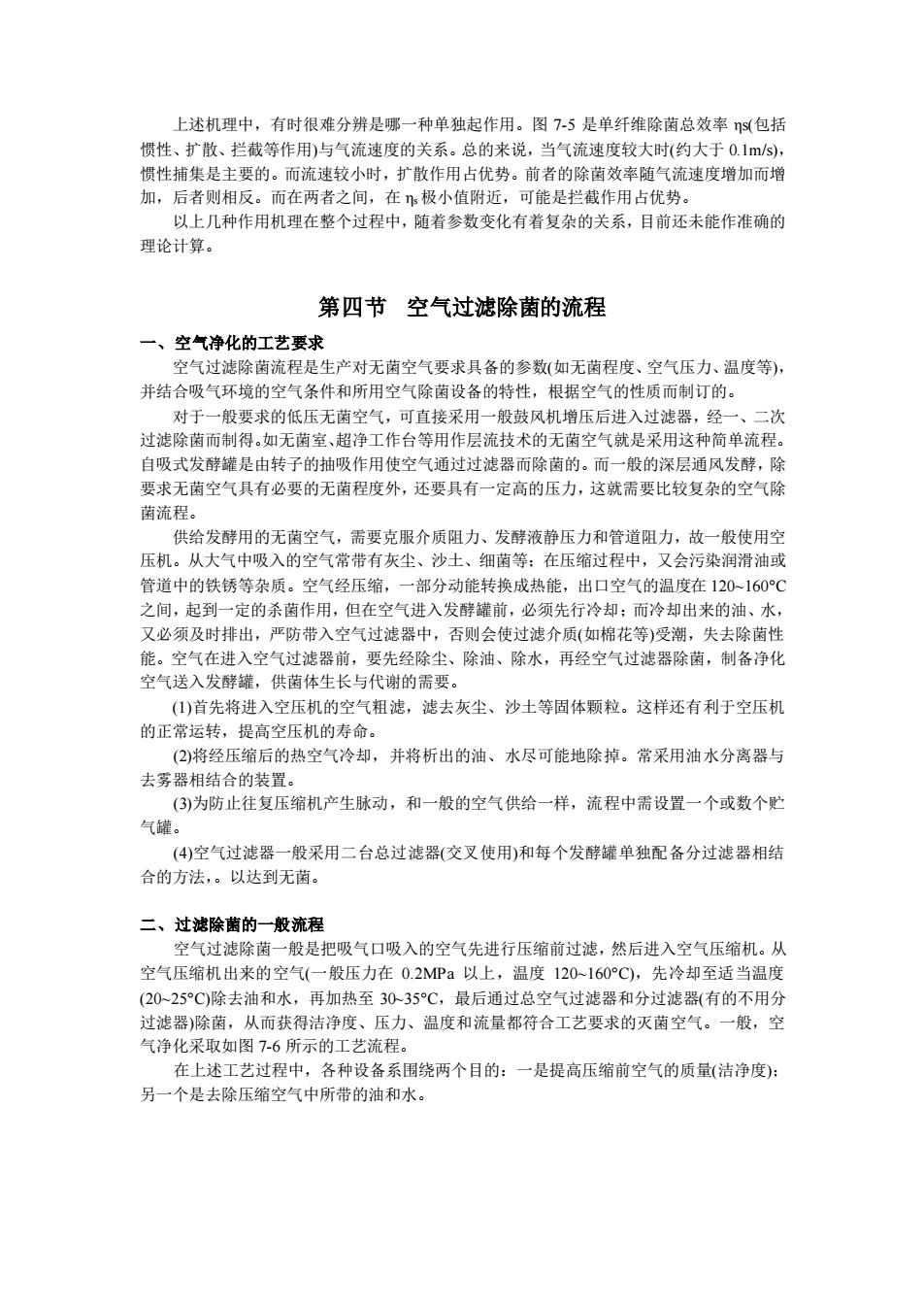

上述机理中，有时很难分辨是哪一种单独起作用。图 7-5 是单纤维除菌总效率 ηs(包括 惯性、扩散、拦截等作用)与气流速度的关系。总的来说，当气流速度较大时(约大于 0.1m/s)， 惯性捕集是主要的。而流速较小时，扩散作用占优势。前者的除菌效率随气流速度增加而增 加，后者则相反。而在两者之间，在 ηs 极小值附近，可能是拦截作用占优势。 以上几种作用机理在整个过程中，随着参数变化有着复杂的关系，目前还未能作准确的 理论计算。 第四节 空气过滤除菌的流程 一、空气净化的工艺要求 空气过滤除菌流程是生产对无菌空气要求具备的参数(如无菌程度、空气压力、温度等)， 并结合吸气环境的空气条件和所用空气除菌设备的特性，根据空气的性质而制订的。 对于一般要求的低压无菌空气，可直接采用一般鼓风机增压后进入过滤器，经一、二次 过滤除菌而制得。如无菌室、超净工作台等用作层流技术的无菌空气就是采用这种简单流程。 自吸式发酵罐是由转子的抽吸作用使空气通过过滤器而除菌的。而一般的深层通风发酵，除 要求无菌空气具有必要的无菌程度外，还要具有一定高的压力，这就需要比较复杂的空气除 菌流程。 供给发酵用的无菌空气，需要克服介质阻力、发酵液静压力和管道阻力，故一般使用空 压机。从大气中吸入的空气常带有灰尘、沙土、细菌等；在压缩过程中，又会污染润滑油或 管道中的铁锈等杂质。空气经压缩，一部分动能转换成热能，出口空气的温度在 120~160°C 之间，起到一定的杀菌作用，但在空气进入发酵罐前，必须先行冷却；而冷却出来的油、水， 又必须及时排出，严防带入空气过滤器中，否则会使过滤介质(如棉花等)受潮，失去除菌性 能。空气在进入空气过滤器前，要先经除尘、除油、除水，再经空气过滤器除菌，制备净化 空气送入发酵罐，供菌体生长与代谢的需要。 (1)首先将进入空压机的空气粗滤，滤去灰尘、沙土等固体颗粒。这样还有利于空压机 的正常运转，提高空压机的寿命。 (2)将经压缩后的热空气冷却，并将析出的油、水尽可能地除掉。常采用油水分离器与 去雾器相结合的装置。 (3)为防止往复压缩机产生脉动，和一般的空气供给一样，流程中需设置一个或数个贮 气罐。 (4)空气过滤器一般采用二台总过滤器(交叉使用)和每个发酵罐单独配备分过滤器相结 合的方法，。以达到无菌。 二、过滤除菌的一般流程 空气过滤除菌一般是把吸气口吸入的空气先进行压缩前过滤，然后进入空气压缩机。从 空气压缩机出来的空气(一般压力在 0.2MPa 以上，温度 120~160°C)，先冷却至适当温度 (20~25°C)除去油和水，再加热至 30~35°C，最后通过总空气过滤器和分过滤器(有的不用分 过滤器)除菌，从而获得洁净度、压力、温度和流量都符合工艺要求的灭菌空气。一般，空 气净化采取如图 7-6 所示的工艺流程。 在上述工艺过程中，各种设备系围绕两个目的：一是提高压缩前空气的质量(洁净度)； 另一个是去除压缩空气中所带的油和水
上述机理中，有时很难分辨是哪一种单独起作用。图 7-5 是单纤维除菌总效率 ηs(包括 惯性、扩散、拦截等作用)与气流速度的关系。总的来说，当气流速度较大时(约大于 0.1m/s)， 惯性捕集是主要的。而流速较小时，扩散作用占优势。前者的除菌效率随气流速度增加而增 加，后者则相反。而在两者之间，在 ηs 极小值附近，可能是拦截作用占优势。 以上几种作用机理在整个过程中，随着参数变化有着复杂的关系，目前还未能作准确的 理论计算。 第四节 空气过滤除菌的流程 一、空气净化的工艺要求 空气过滤除菌流程是生产对无菌空气要求具备的参数(如无菌程度、空气压力、温度等)， 并结合吸气环境的空气条件和所用空气除菌设备的特性，根据空气的性质而制订的。 对于一般要求的低压无菌空气，可直接采用一般鼓风机增压后进入过滤器，经一、二次 过滤除菌而制得。如无菌室、超净工作台等用作层流技术的无菌空气就是采用这种简单流程。 自吸式发酵罐是由转子的抽吸作用使空气通过过滤器而除菌的。而一般的深层通风发酵，除 要求无菌空气具有必要的无菌程度外，还要具有一定高的压力，这就需要比较复杂的空气除 菌流程。 供给发酵用的无菌空气，需要克服介质阻力、发酵液静压力和管道阻力，故一般使用空 压机。从大气中吸入的空气常带有灰尘、沙土、细菌等；在压缩过程中，又会污染润滑油或 管道中的铁锈等杂质。空气经压缩，一部分动能转换成热能，出口空气的温度在 120~160°C 之间，起到一定的杀菌作用，但在空气进入发酵罐前，必须先行冷却；而冷却出来的油、水， 又必须及时排出，严防带入空气过滤器中，否则会使过滤介质(如棉花等)受潮，失去除菌性 能。空气在进入空气过滤器前，要先经除尘、除油、除水，再经空气过滤器除菌，制备净化 空气送入发酵罐，供菌体生长与代谢的需要。 (1)首先将进入空压机的空气粗滤，滤去灰尘、沙土等固体颗粒。这样还有利于空压机 的正常运转，提高空压机的寿命。 (2)将经压缩后的热空气冷却，并将析出的油、水尽可能地除掉。常采用油水分离器与 去雾器相结合的装置。 (3)为防止往复压缩机产生脉动，和一般的空气供给一样，流程中需设置一个或数个贮 气罐。 (4)空气过滤器一般采用二台总过滤器(交叉使用)和每个发酵罐单独配备分过滤器相结 合的方法，。以达到无菌。 二、过滤除菌的一般流程 空气过滤除菌一般是把吸气口吸入的空气先进行压缩前过滤，然后进入空气压缩机。从 空气压缩机出来的空气(一般压力在 0.2MPa 以上，温度 120~160°C)，先冷却至适当温度 (20~25°C)除去油和水，再加热至 30~35°C，最后通过总空气过滤器和分过滤器(有的不用分 过滤器)除菌，从而获得洁净度、压力、温度和流量都符合工艺要求的灭菌空气。一般，空 气净化采取如图 7-6 所示的工艺流程。 在上述工艺过程中，各种设备系围绕两个目的：一是提高压缩前空气的质量(洁净度)； 另一个是去除压缩空气中所带的油和水
1，提高压缩前空气的质量 主要措施是提高空气吸气口的位置和加强吸入空气的压缩前过滤。 (1)空气吸气口 提高空气吸气口的高度可以减少吸入空气的微生物含量。据报道，吸气口每提高 3．05m， 微生物数量减少一个数量级。由于空气中的微生物数量因地区、气候而不同；因此吸气口的 高度也必须因地制宜，一般以离地面 5~10m 为好。在吸气口处需要设置防止颗粒及杂物吸 入的筛网(也可以装在粗过滤器上)，以免损坏空气压缩机。如果将粗过滤器提高到相当于吸 气口的高度，则不需另设吸气口。 (2)粗过滤器 吸入的空气在进入压缩机前先通过粗过滤器过滤，可以减少进入空气压缩机的灰尘和 微生物，减少往复式空气压缩机活塞和气缸的磨损，减轻介质过滤除菌的负荷。常用的粗过 滤器有油浸铁丝网、泊浸铁环和泡沫塑料等。 2，去除压缩空气中所带的油和水 空气中的微生物通常不单独游离存在，而依附在尘埃和雾滴上。因此，空气进入压缩机 前应尽量除去尘埃和雾滴。空气中的雾滴不仅带有微生物，还会使空气过滤器中的过滤介质 受潮而降低除菌效率，以及使空气过滤器的阻力增加。为此，必须设法使进入过滤器的空气 保持相对湿度在 50~60％左右。从空气压缩机出来的空气，温度为 120°C(往复式压缩机)或 150°C(涡轮式压缩机)，其相对湿度大大降低，如果在此高温下就进入空气过滤器过滤，可 以减少压缩空气中夹带的水分，使过滤介质不致受潮。但是一般的过滤介质耐受不了这样高 的温度。因此，压缩空气一般先通过冷却，降低温度，提高空气的相对湿度，使其达到饱和 状态并处于露点以下，使其中的水分凝结为水滴或雾沫，从而将它们分离除去。冷却去水后， 再将压缩空气加热，降低其相对湿度，使其未除去的水分不致凝结出来，然后进行过滤。 空气通过往复式压缩机的气缸后缩带来的油雾滴，同样会粘附微生物，降低过滤器的除 菌效率及使过滤阻力增大，但通过冷却后可以和水一起分离除去。如果往复式压缩机采用半 无油润滑或无油润滑，则可以大大降低压缩空气的油雾含量。现将去除油、水的工艺过程所 需设备及其作用概述如下。 （1）一级空气冷却器 用 30°C 左右的水，把从压缩机出来的 120°C 或 150°C 的空气冷却到 40~50°C 左右。 （2）二级空气冷却器 用 9°C 冷冻水或 15~18°C 地下水，把 40~50°C 的空气冷却到 20~25°C。冷却后的空气， 其相对湿度提高到 100%，由于温度处于露点以下，其中的油、水即凝结为油滴和水滴
1，提高压缩前空气的质量 主要措施是提高空气吸气口的位置和加强吸入空气的压缩前过滤。 (1)空气吸气口 提高空气吸气口的高度可以减少吸入空气的微生物含量。据报道，吸气口每提高 3．05m， 微生物数量减少一个数量级。由于空气中的微生物数量因地区、气候而不同；因此吸气口的 高度也必须因地制宜，一般以离地面 5~10m 为好。在吸气口处需要设置防止颗粒及杂物吸 入的筛网(也可以装在粗过滤器上)，以免损坏空气压缩机。如果将粗过滤器提高到相当于吸 气口的高度，则不需另设吸气口。 (2)粗过滤器 吸入的空气在进入压缩机前先通过粗过滤器过滤，可以减少进入空气压缩机的灰尘和 微生物，减少往复式空气压缩机活塞和气缸的磨损，减轻介质过滤除菌的负荷。常用的粗过 滤器有油浸铁丝网、泊浸铁环和泡沫塑料等。 2，去除压缩空气中所带的油和水 空气中的微生物通常不单独游离存在，而依附在尘埃和雾滴上。因此，空气进入压缩机 前应尽量除去尘埃和雾滴。空气中的雾滴不仅带有微生物，还会使空气过滤器中的过滤介质 受潮而降低除菌效率，以及使空气过滤器的阻力增加。为此，必须设法使进入过滤器的空气 保持相对湿度在 50~60％左右。从空气压缩机出来的空气，温度为 120°C(往复式压缩机)或 150°C(涡轮式压缩机)，其相对湿度大大降低，如果在此高温下就进入空气过滤器过滤，可 以减少压缩空气中夹带的水分，使过滤介质不致受潮。但是一般的过滤介质耐受不了这样高 的温度。因此，压缩空气一般先通过冷却，降低温度，提高空气的相对湿度，使其达到饱和 状态并处于露点以下，使其中的水分凝结为水滴或雾沫，从而将它们分离除去。冷却去水后， 再将压缩空气加热，降低其相对湿度，使其未除去的水分不致凝结出来，然后进行过滤。 空气通过往复式压缩机的气缸后缩带来的油雾滴，同样会粘附微生物，降低过滤器的除 菌效率及使过滤阻力增大，但通过冷却后可以和水一起分离除去。如果往复式压缩机采用半 无油润滑或无油润滑，则可以大大降低压缩空气的油雾含量。现将去除油、水的工艺过程所 需设备及其作用概述如下。 （1）一级空气冷却器 用 30°C 左右的水，把从压缩机出来的 120°C 或 150°C 的空气冷却到 40~50°C 左右。 （2）二级空气冷却器 用 9°C 冷冻水或 15~18°C 地下水，把 40~50°C 的空气冷却到 20~25°C。冷却后的空气， 其相对湿度提高到 100%，由于温度处于露点以下，其中的油、水即凝结为油滴和水滴
（3）空气贮罐 用以沉降大的油滴和水滴及稳定压力。 （4）旋风分离器 用以分离 50μm 以上的液滴及部分较小的液滴。 （5）丝网除沫器 用以分离 5μm 以上的液滴。使用丝网除沫器需控制好空气的流速，并不断去掉凝结下 来的油水。在空气压力为 0.2Mpa（表压）的情况下，最佳的空气流速应为 1~2m／s(空床速 度)，在此操作条件下可以去掉较小的雾滴。 （6）空气加热器 分离油、水以后的空气的相对湿度仍然为 100％，当温度稍微下降时(例如冬天或过滤 器阻力下降很大时)就会析出水来，使过滤介质受潮。因此，还必须使用加热器来提高空气 温度，降低空气的相对湿度(要求在 60％以下)，以免析出水来。 除空气预处理外，影响空气除菌的重要因素还有空气过滤器的过滤介质及操作。 第五节 介质过滤除菌的设备及计算一、深层过滤效率和过滤器的计算 过滤效率就是滤层所滤去的微粒数与原来微粒数的比值，它是衡量过滤器过滤能力的指 标： N2／Nl：过滤前后空气中的微粒含量比值，即穿透滤层的微粒数与原有微粒数的比值， 称为穿透率。 实践证明，空气过滤器的过滤效率主要与微粒的大小、过滤介质的种类和规格(纤维直 径)、介质的填充密度、介质层厚度以及气流速度等因素有关。 1，对数穿透定律 研究过滤器的过滤规律时，先排除一些复杂的因素，假定： (1)过滤器中过滤介质每一纤维的空气流态并不因其它邻近纤维的存在而受影响； (2)空气中的微粒与纤维表面接触后即被吸附，不再被气流带走； (3)过滤器的过滤效率与空气中微粒的浓度无关； (4)空气中的微粒在滤层中递减均匀，即每一纤维薄层除去同样百分率的菌体。这样， 空气通过单位滤。层后，微粒浓度下降量与进入此介质的空气中的微粒浓度成正比，即： ：过滤后空气中的微粒含量。 式中 ：过滤前空气中的微粒含量； 2 1 1 1 2 (4) N N N N − N =
（3）空气贮罐 用以沉降大的油滴和水滴及稳定压力。 （4）旋风分离器 用以分离 50μm 以上的液滴及部分较小的液滴。 （5）丝网除沫器 用以分离 5μm 以上的液滴。使用丝网除沫器需控制好空气的流速，并不断去掉凝结下 来的油水。在空气压力为 0.2Mpa（表压）的情况下，最佳的空气流速应为 1~2m／s(空床速 度)，在此操作条件下可以去掉较小的雾滴。 （6）空气加热器 分离油、水以后的空气的相对湿度仍然为 100％，当温度稍微下降时(例如冬天或过滤 器阻力下降很大时)就会析出水来，使过滤介质受潮。因此，还必须使用加热器来提高空气 温度，降低空气的相对湿度(要求在 60％以下)，以免析出水来。 除空气预处理外，影响空气除菌的重要因素还有空气过滤器的过滤介质及操作。 第五节 介质过滤除菌的设备及计算一、深层过滤效率和过滤器的计算 过滤效率就是滤层所滤去的微粒数与原来微粒数的比值，它是衡量过滤器过滤能力的指 标： N2／Nl：过滤前后空气中的微粒含量比值，即穿透滤层的微粒数与原有微粒数的比值， 称为穿透率。 实践证明，空气过滤器的过滤效率主要与微粒的大小、过滤介质的种类和规格(纤维直 径)、介质的填充密度、介质层厚度以及气流速度等因素有关。 1，对数穿透定律 研究过滤器的过滤规律时，先排除一些复杂的因素，假定： (1)过滤器中过滤介质每一纤维的空气流态并不因其它邻近纤维的存在而受影响； (2)空气中的微粒与纤维表面接触后即被吸附，不再被气流带走； (3)过滤器的过滤效率与空气中微粒的浓度无关； (4)空气中的微粒在滤层中递减均匀，即每一纤维薄层除去同样百分率的菌体。这样， 空气通过单位滤。层后，微粒浓度下降量与进入此介质的空气中的微粒浓度成正比，即： ：过滤后空气中的微粒含量。 式中 ：过滤前空气中的微粒含量； 2 1 1 1 2 (4) N N N N − N =
